oventrop RTA-130 Einbauanleitung Seite 2

Heizkessel-anbindesystem
Vorschau ausblenden Andere Handbücher für RTA-130:

Werbung

Rücklauf vom
HK / Pufferspeicher
105
1
G 1
2
1
G 1
2
Rücklauf
zum Kessel

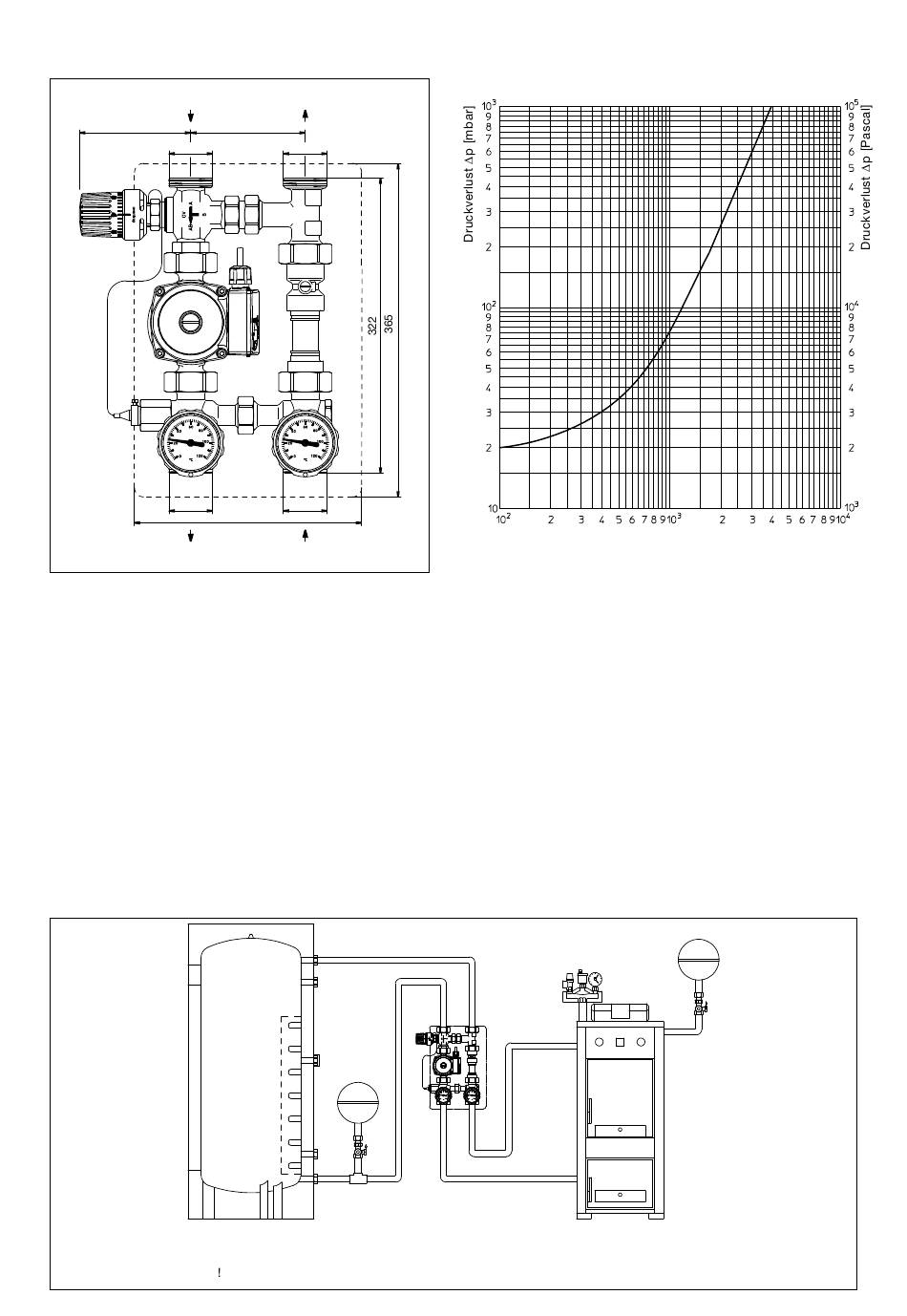

„Regumat RTA 130 VR" DN 25
Technische Daten:
Nenngröße
Max. Druck
Max. Temperatur
kvs-Wert
Öffnungstemperatur
Sollwert
Öffnungsdruck
Sperrventil
Bauhöhe Isolierung
Breite Isolierung
Achsabstand
Dieses Schnittbild ist nur eine schematische Darstellung und gibt einen unverbindlichen Hinweis auf eine mögliche hydraulische
Schaltung. Die Sicherheitseinrichtungen sind nach den gültigen Normen, den anerkannten Regeln der Technik und den örtlichen
Vorschriften auszuführen
Einbindung des Regumaten zwischen Festbrennstoffkessel und Pufferspeicher
Vorlauf zum
HK / Pufferspeicher
125
1
G 1
2
1
G 1
2
250
Vorlauf
vom Kessel
DN 25
10 bar
120 °C
3,9
65 °C Stellung 5,4
20 mbar
365 mm
250 mm
125 mm
Durchflussdiagramm „Regumat RTA-130" DN 25
Sicherheitshinweis:
Alle Arbeiten an der Anlage müssen von autorisierten
Fachkräften (Heizungsfachfirma,
Vertragsinstallations-Unternehmen)
durchgeführt werden.
(EN 5011 Teil 1 und VDE 1000 Teil 10 für Arbeiten
an elektrischen Einrichtungen).
.
Durchfluss V [l/h]
