Montage- und Betriebsvorschrift
KAPITEL 5
TECH. DATEN

ABMESSUNGEN

Kanalrauchmelder RMK

5.0 Technische Daten

Funktionsprinzip
Betriebsspannung
Strömungsgeschwindigkeit
Spannungsbereich
Stromaufnahme in Ruhe
Stromaufnahme bei Alarm
Stromaufnahme bei Störung
Relaiskontakt Schaltspannung
Relaiskontakt Schaltstrom
Relaiskontakt Schaltleistung
Restwelligkeit Ub max.
Kabeleinführung
Anschluss
Aderdurchmesser
Kabeldurchmesser
Empfohlene Anschlussleitung
Relaiskontakt 4 und 5 geöffnet
Relaiskontakt 4 und 5 geschlossen - Betriebsbereit, - Leicht verschmutzt
Farbe
Temperaturbereich
Relative Luftfeuchtigkeit
Schutzart
Schutzart Rauchmelder
Kennzeichnung
Zulassung
Gewicht

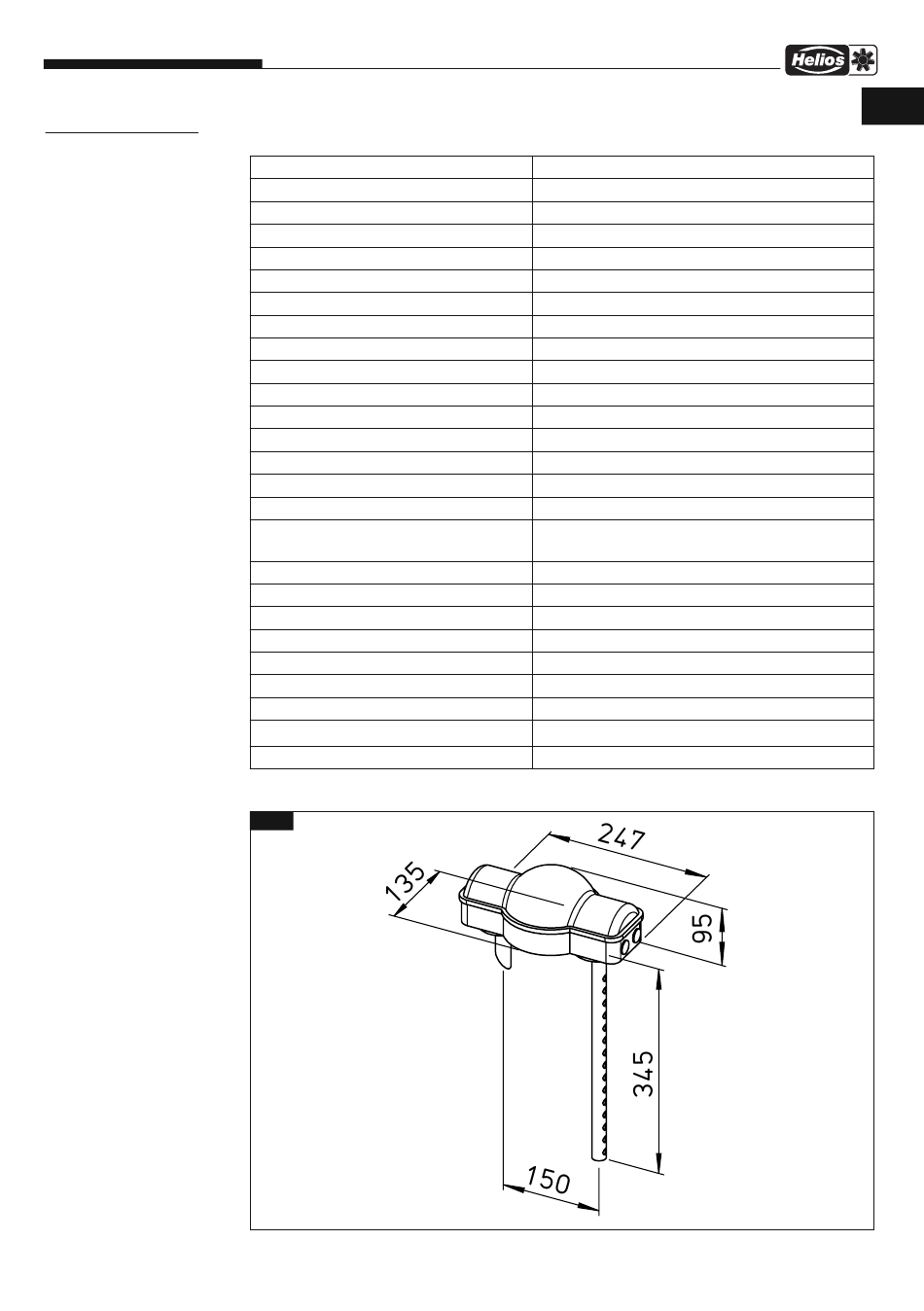

5.1 Abmessungen
Abb.7
Maße in mm
Streulicht
24 Volt DC
von 1 m/s bis 20 m/s
16 bis 28 Volt
22 mA bei 28 Volt DC
11 mA bei 28 Volt DC
16 mA bei 28 Volt DC
Max. 30 Volt AC bzw. 30 Volt DC
Max. 1 A
Max. 30 W
+/- 200 mVss
4 x Ø 6 bis 10 mm
Beschrifte Klemmen in Meldersockel
0,6 bis 1,4 mm
Max. 9 mm
IY(ST)Y 4 x 2 x 0,6 mm
- Stark verschmutzt, - Spannungslos,
- Störung, - Alarm
blau, transparent
-20 °C bis +60 °C
Max. 95 % ohne Betauung
IP 54 (auf Kanaloberfläche)
IP 40
CE
VdS G 207083
0,35 kg (ohne Rohr)
