1.7 Einlagerung

Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Einwir-
kungen folgende Maßnahmen zu treffen: Schutz durch trockene, luft- und staubdichte
Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindikatoren). Der Lager-
ort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen Temperatur-
schwankungen sein. Schäden, deren Ursprung in unsachgemäßem Transport, unsach-
gemäßer Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen
nicht der Gewährleistung.
2.0 Einsatzbereich
Der Helios Kanalrauchmelder (mit VdS-Zulassung) Type RMK dient zur frühzeitigen Er-
kennung von Brandgasen/Rauch innerhalb von Lüftungssystemen.
Er schützt vor Rauchansaugung durch die Überwachung der Zuluftansaugung und damit
der Ermöglichung einer gezielten Anlagenabschaltung zur Verhinderung eines Rauchein-
trags.
Der Einsatz als Bestandteil einer Brandmeldeanlage ist nicht vorgesehen!
2.1 Funktion
Im Betrieb wird der Rauchschalter in Verbindung mit dem Lüftungskanalsockel perman-
ten vom Luftstrom der zu überwachenden Lüftungsleitung durchspült. Bei Detekion von
Rauchpartikeln (Raucherkennung im Streulichtprinzip) wir ein Alarm ausgelöst und gehal-
ten (Alarmselbsthaltung). Die Sicherheitseinrichtungen werden angesteuert. Die Rückstel-
lung erfolgt bei Rauchfreiheit im Kanal durch kurzzeitige Unterbrechung der Versorgungs-
spannung. Durch die transparente Gehäuseabdeckung des Kanalrauchmelders lassen
sich die Zustände des Rauchmelders einfach und schnell ablesen.

2.2 Allgemeine Merkmale

Der Helios Kanalrauchmelder Type RMK besteht aus einem optischem Rauchmelder mit
einer speziell entwickelten automatischen Alarmschwellennachführung als Verschmut-
zungskompensation für lange Standzeit, einem Aluminium-Einlassrohr und einem Lüf-
tungskanalsockel mit Vibrationsentkopplung (Abb.2).

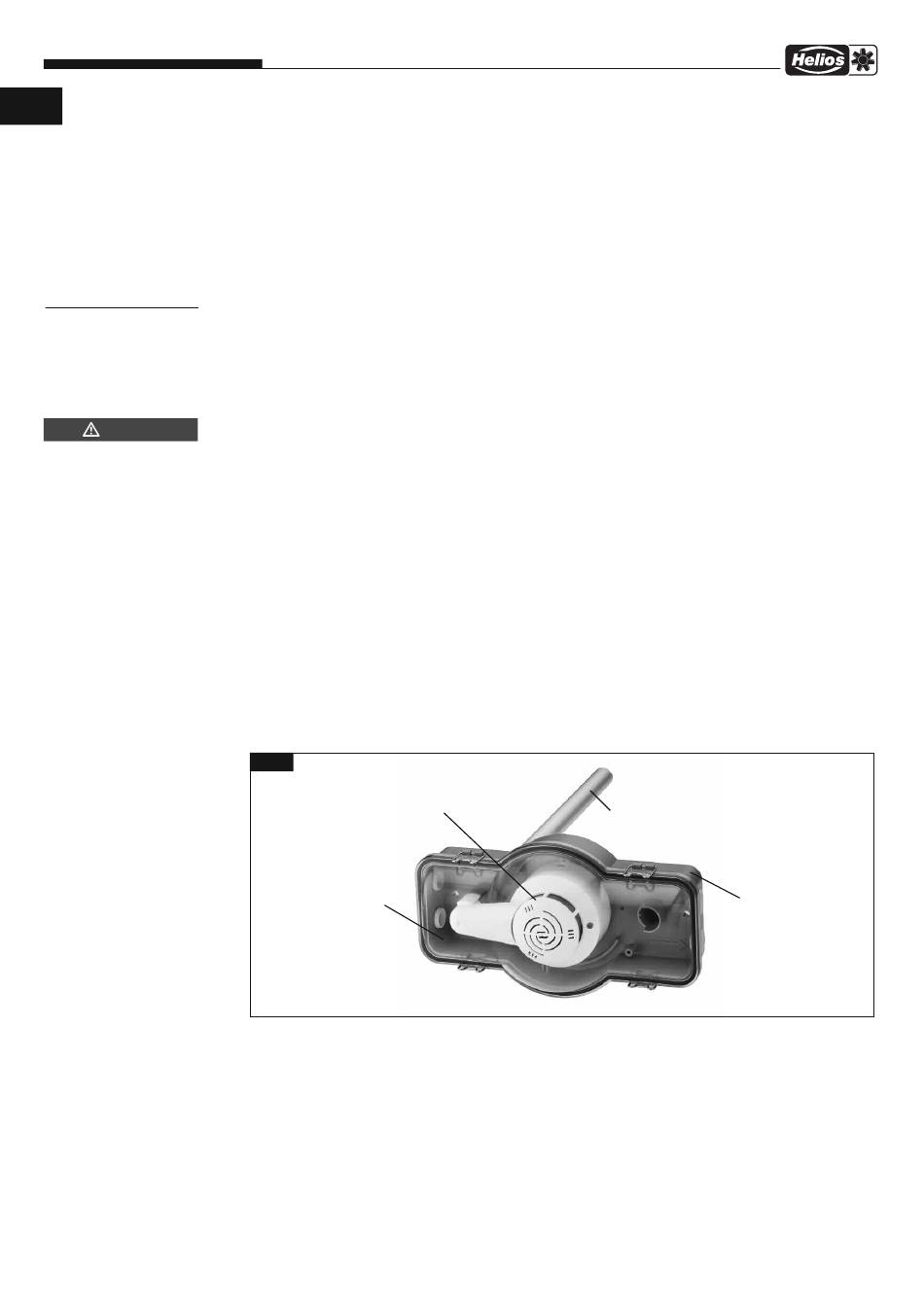

Abb.2
Optischer Rauchmelder
Transparente
Abdeckung

2.3 Projektierung

Der Kanalrauchmelder ist für den Einsatz im Inneren von Gebäuden an eckigen Lüftungs-
kanälen von 0,15 bis 1 m ausgelegt. Bei runden Kanälen ist der Einsatz von Ø 0,2 bis 1 m
möglich. Der seitliche Erfassungsbereich des Einlassrohres im Kanal beträgt ca. 500 mm.
Der Lüftungskanalsockel muss so platziert werden, dass man von einer sicheren Rauch-
erkennung ausgehen kann. Störfaktoren, welche die sichere Funktionsweise des Kanal-
rauchmelders beeinträchtigen, sind auszuschließen.
Um die Raucherkennung bei größeren Kanälen sicherzustellen, müssen mehrere Kanal-
rauchmelder vorgesehen werden. Dabei müssen die Parameter der Lüftungsleitung
berücksichtigt werden.
Einlassrohr aus Aluminium
2
Lüftungskanalsockel
