Montage- und Betriebsvorschrift
KAPITEL 3
MONTAGE
ANSCHLUSS
VORSICHT
ACHTUNG
Kanalrauchmelder RMK

3.0 Allgemeine Montagehinweise

Die Montage und Installation des Kanalrauchmelders erfolgt mit den beiliegenden Befes-
tigungsschrauben und Dichtungen an der Außenwand des Lüftungskanals. Bei Aus-
wahl des Montageorts ist darauf zu achten, dass das Einlassrohr am Montageort ausge-
wechselt werden kann.
Bei ungekürztem Einlassrohr ist ein lichtes Maß von min. 470 mm vorzusehen. Beträgt
der Innendurchmesser des Lüftungskanals weniger als 350 mm, muss das Einlassrohr
entsprechend gekürzt werden. Das Rohr darf hierbei nicht verbogen werden!
Um eine sichere Raucherkennung zu gewährleisten, muss das Einlassrohr mit min-
destens fünf Öffnungen in den Kanal eintauchen (min.140 mm) (Abb.3).
– Montage
Der Kanalrauchmelder muss zentriert (Abb.5) und axial zur Luftstromrichtung des Lüf
tungskanals montiert werden (Abb.4). Beim Einbau ist auf eine möglichst schwingungs-
freie Montage achten!
1. Für das Ein- und Auslassrohr müssen zwei Öffnungen im Ø 28-30 mm und im Abstand
von 150 mm in den Lüftungskanal gebohrt werden (Abb.4).
2. Zur Befestigung des Lüftungskanalsockels an der Außenwand die beiligenden Blech-
schrauben und Dichtungen verwenden (Bohrabstand 206 mm) (Abb.4).

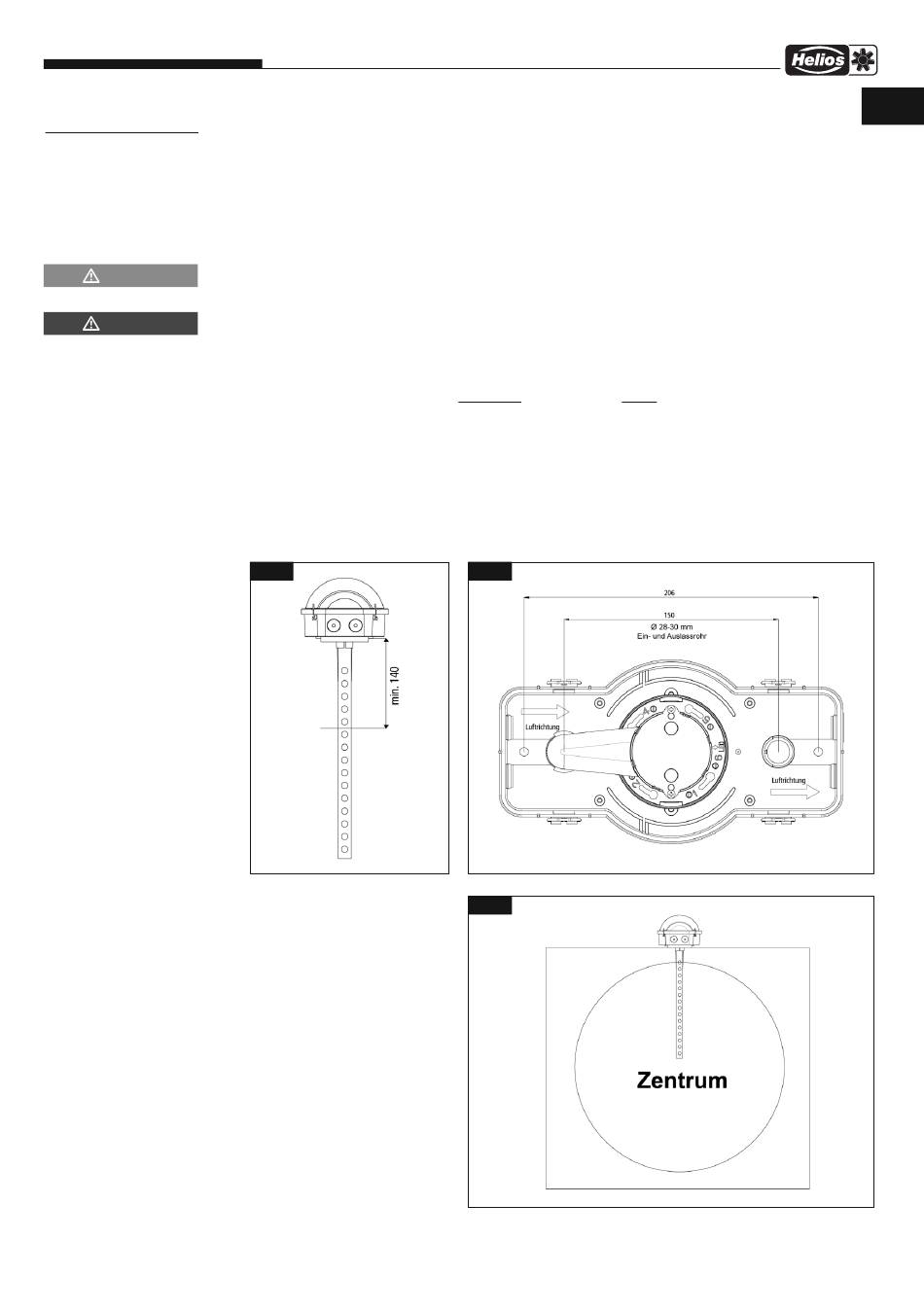

Abb.3 Abb.4
Abb.5
RMK
3
D
