Montage- und Betriebsvorschrift
D
KAPITEL 4
ELEKTRO-
ANSCHLUSS
GEFAHR
ACHTUNG
Kanalrauchmelder RMK

4.0 Elektrischer Anschluss

Vor allen Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät
allpolig vom Netz trennen und gegen Wiedereinschalten zu sichern!
Elektroanschlüsse und die elektrotechnische Inbetriebnahme
autorisierten Elektrofachkraft entsprechend den Angaben dem nachfolgen-
den Anschlussplan SS-1107 ausgeführt werden.
Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie
die Technischen Anschlussbedingungen der Energieversorgungsunternehmen
sind unbedingt zu beachten!
Die Anschlussleitung wird durch die beiliegende Kabelverschraubung geführt und fach-
gerecht angeschlossen. Anschließend wird der optische Rauchmelder in den Lüftungs-
kanalsockel eingedreht. Des Weiteren wird das Einlassrohr mit Strömungsadapter einge-
setzt.
In Folge dessen, muss eine Funktionsprüfung mittels Prüfgas (Aerosol) erfolgen!

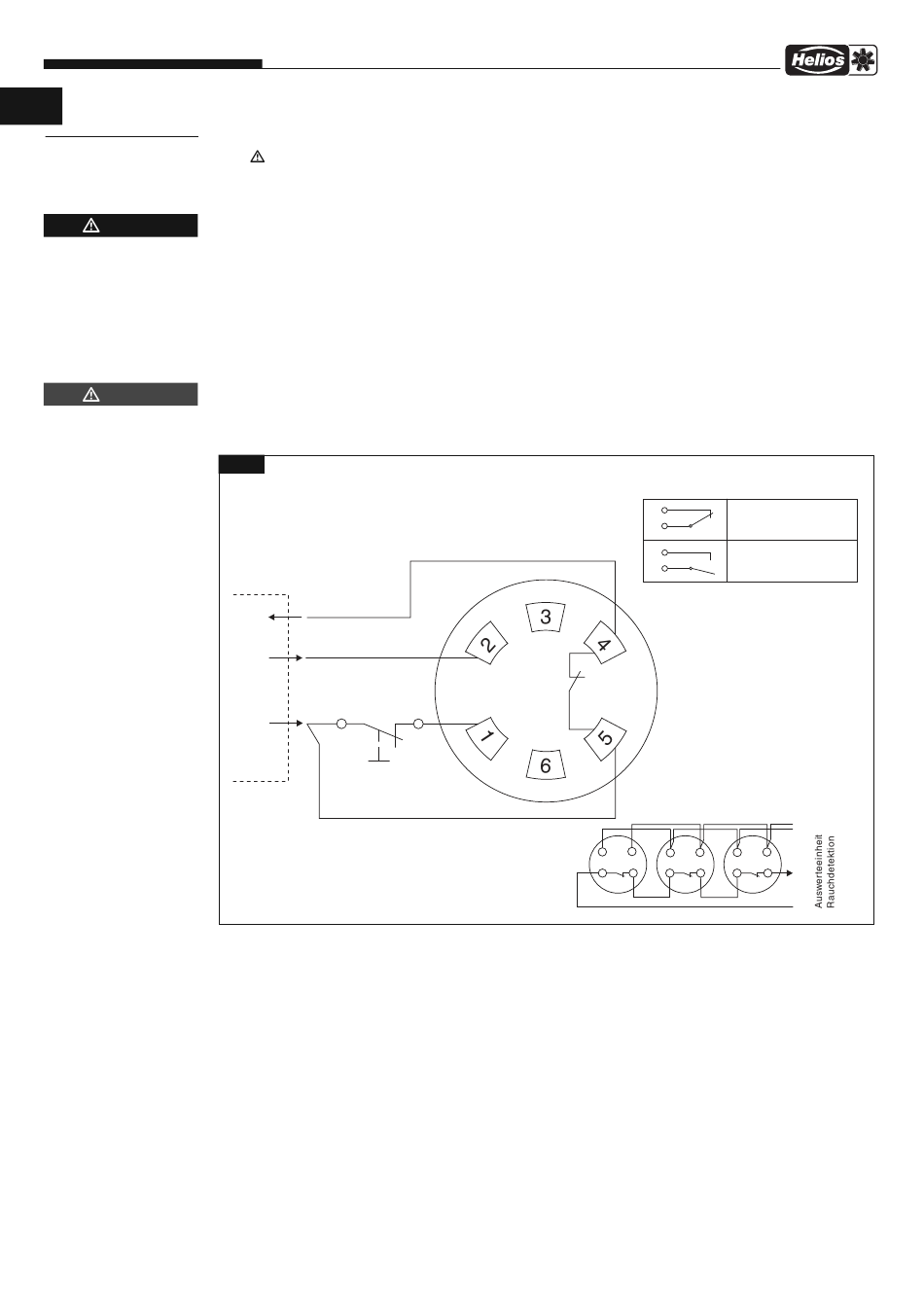

– Schaltplan SS-1107
Abb.6
Rauch-
detektion
-
24V DC
+
Reset
Auswerte-
einheit
85384 001 SS-1107 22.04.15
RMK
Art.Nr. 4982
max.
30V DC
1A
1 2
4
5
5
darf nur von einer
Funktionsstellung des Relaiskontaktes
Betriebszustand
4
- leicht verschmutzt
5
- stark verschmutzt
4
- spannungslos
- Störung
5
- Alarm
Max. Anschlussmöglichkeiten,
siehe MBV von Auswerteeinheit
Bei mehreren RMK, die Relais Kontakte
so verdrahten, dass beim Entfernen
eines RMK die Linie unterbrochen wird
(Alle Kontakte in Reihe)
-
+
1 2
1 2
4
5 5 4
+
