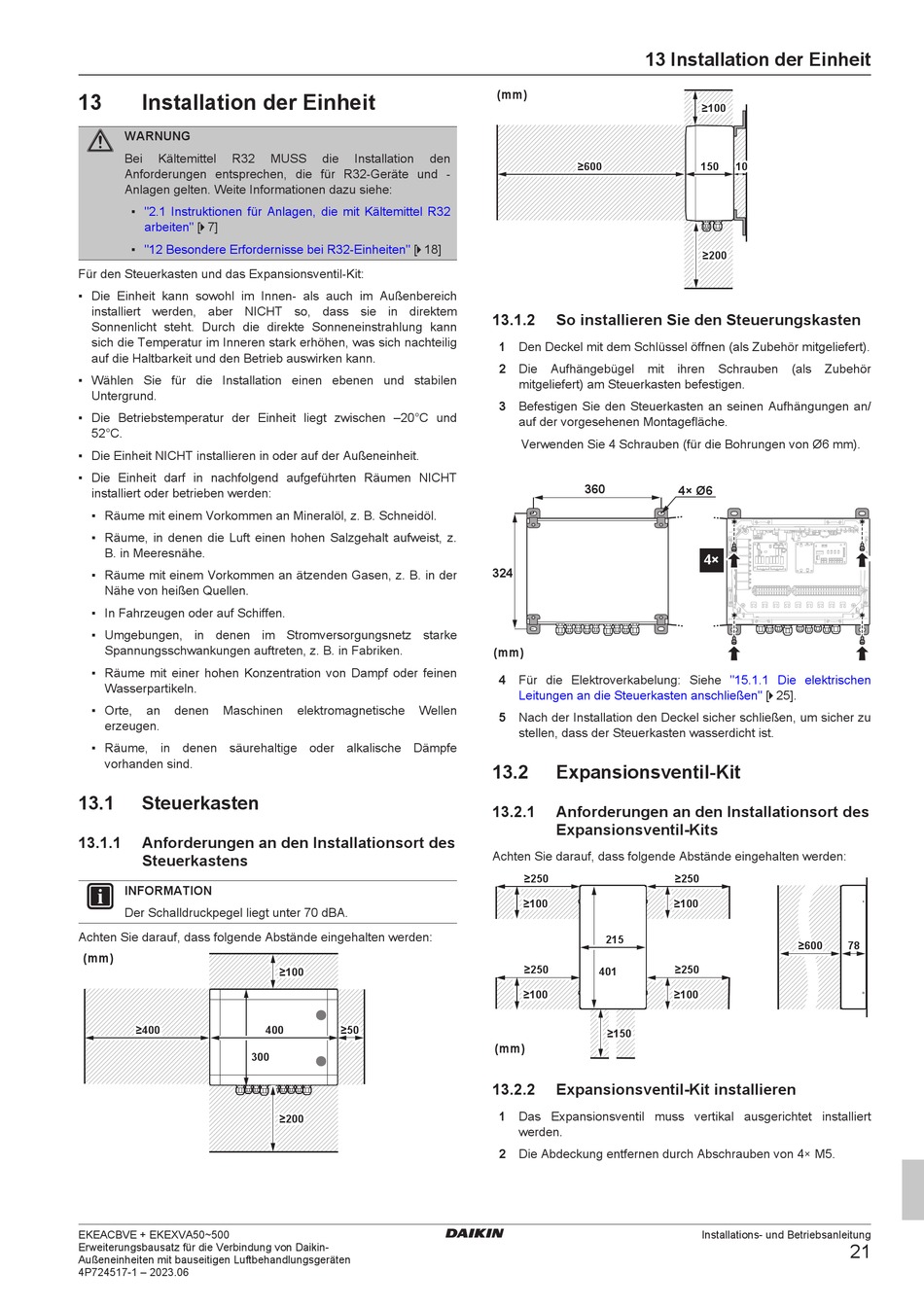

13

Installation der Einheit

WARNUNG
Bei Kältemittel R32
Anforderungen entsprechen, die für R32-Geräte und -
Anlagen gelten. Weite Informationen dazu siehe:
▪ "2.1 Instruktionen für Anlagen, die mit Kältemittel R32
arbeiten" [ 4 7]
▪ "12 Besondere Erfordernisse bei
Für den Steuerkasten und das Expansionsventil-Kit:
▪ Die Einheit kann sowohl im Innen- als auch im Außenbereich
installiert werden, aber NICHT so, dass sie in direktem
Sonnenlicht steht. Durch die direkte Sonneneinstrahlung kann
sich die Temperatur im Inneren stark erhöhen, was sich nachteilig
auf die Haltbarkeit und den Betrieb auswirken kann.
▪ Wählen Sie für die Installation einen ebenen und stabilen
Untergrund.
▪ Die Betriebstemperatur der Einheit liegt zwischen –20°C und
52°C.
▪ Die Einheit NICHT installieren in oder auf der Außeneinheit.
▪ Die Einheit darf in nachfolgend aufgeführten Räumen NICHT
installiert oder betrieben werden:
▪ Räume mit einem Vorkommen an Mineralöl, z. B. Schneidöl.
▪ Räume, in denen die Luft einen hohen Salzgehalt aufweist, z.
B. in Meeresnähe.
▪ Räume mit einem Vorkommen an ätzenden Gasen, z. B. in der
Nähe von heißen Quellen.
▪ In Fahrzeugen oder auf Schiffen.
▪ Umgebungen, in denen im Stromversorgungsnetz starke
Spannungsschwankungen auftreten, z. B. in Fabriken.
▪ Räume mit einer hohen Konzentration von Dampf oder feinen
Wasserpartikeln.
▪ Orte, an denen Maschinen
erzeugen.
▪ Räume, in denen säurehaltige oder alkalische Dämpfe
vorhanden sind.
13.1

Steuerkasten

13.1.1 Anforderungen an den Installationsort des
Steuerkastens
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
Achten Sie darauf, dass folgende Abstände eingehalten werden:
(mm)
≥400 ≥400
300
EKEACBVE + EKEXVA50~500
Erweiterungsbausatz für die Verbindung von Daikin-
Außeneinheiten mit bauseitigen Luftbehandlungsgeräten
4P724517-1 – 2023.06
MUSS die Installation den
R32-Einheiten" [ 4 18]
elektromagnetische Wellen
≥100 ≥100
400 ≥50 ≥50
≥200 ≥200
13 Installation der Einheit
(mm)
≥600 ≥600
13.1.2

So installieren Sie den Steuerungskasten

1 Den Deckel mit dem Schlüssel öffnen (als Zubehör mitgeliefert).
2 Die Aufhängebügel mit
mitgeliefert) am Steuerkasten befestigen.
3 Befestigen Sie den Steuerkasten an seinen Aufhängungen an/
auf der vorgesehenen Montagefläche.
Verwenden Sie 4 Schrauben (für die Bohrungen von Ø6 mm).
360
324
(mm)
4 Für die Elektroverkabelung: Siehe
Leitungen an die Steuerkasten
5 Nach der Installation den Deckel sicher schließen, um sicher zu
stellen, dass der Steuerkasten wasserdicht ist.
13.2

Expansionsventil-Kit

13.2.1 Anforderungen an den Installationsort des
Expansionsventil-Kits
Achten Sie darauf, dass folgende Abstände eingehalten werden:
≥250 ≥250
≥100 ≥100
215
≥250 ≥250
401
≥100 ≥100
≥150 ≥100
(mm)
13.2.2

Expansionsventil-Kit installieren

1 Das Expansionsventil muss vertikal ausgerichtet installiert
werden.
2 Die Abdeckung entfernen durch Abschrauben von 4× M5.
≥100 ≥100
150 49 10 10
≥200 ≥200
ihren Schrauben (als Zubehör
4× Ø6
4×
"15.1.1 Die elektrischen
anschließen" [ 4 25].
≥250 ≥250
≥100 ≥100
≥600 ≥600 78 49
≥250 ≥250
≥100 ≥100
