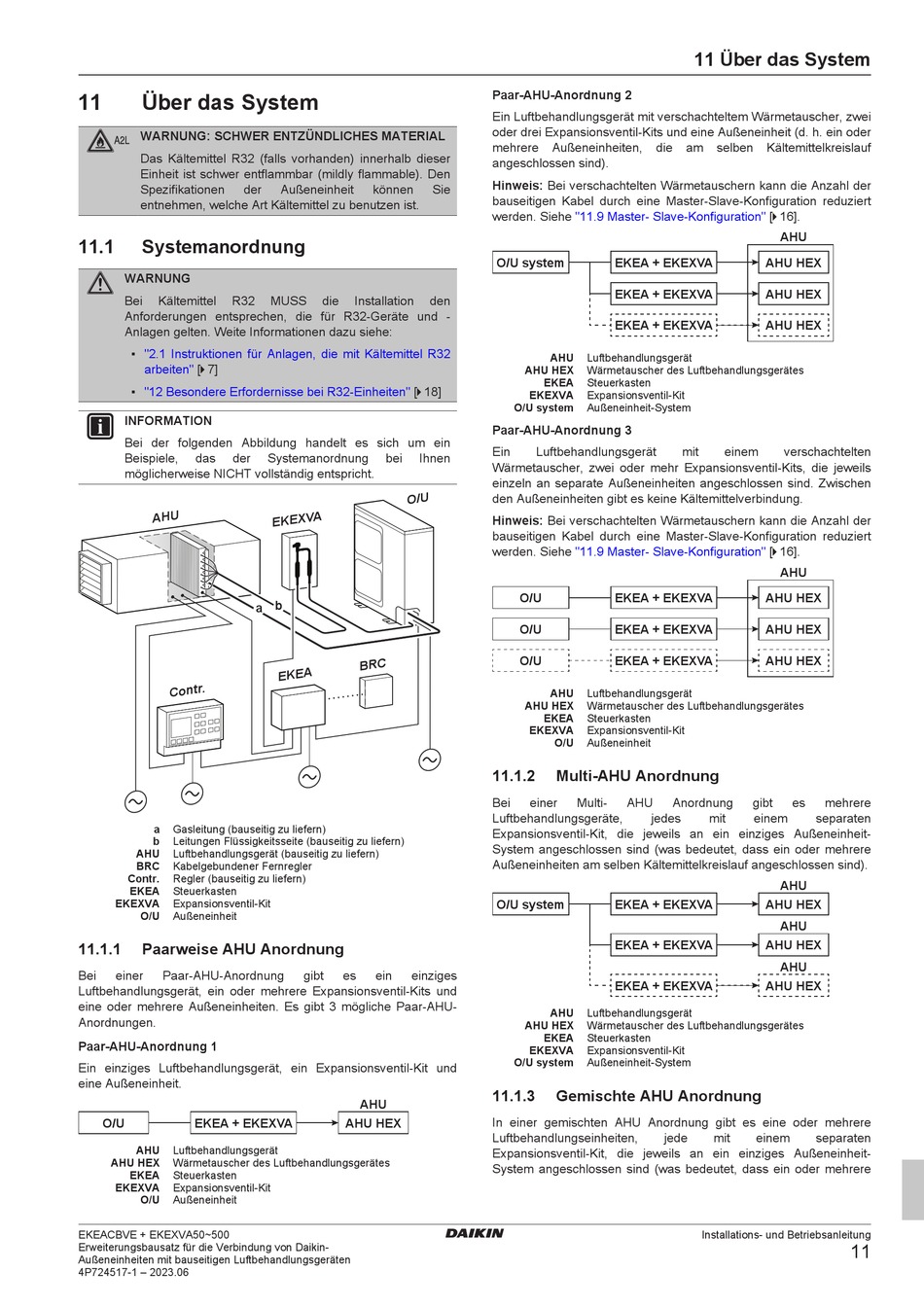

11 Über das System
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser
Einheit ist schwer entflammbar (mildly flammable). Den
Spezifikationen der
entnehmen, welche Art Kältemittel zu benutzen ist.
11.1

Systemanordnung

WARNUNG
Bei Kältemittel R32
Anforderungen entsprechen, die für R32-Geräte und -
Anlagen gelten. Weite Informationen dazu siehe:
▪ "2.1 Instruktionen für Anlagen, die mit Kältemittel R32
arbeiten" [ 4 7]
▪ "12 Besondere Erfordernisse bei
INFORMATION
Bei der folgenden Abbildung handelt es sich um ein
Beispiele, das der
möglicherweise NICHT vollständig entspricht.
A H U
C o n t r .
a Gasleitung (bauseitig zu liefern)
b Leitungen Flüssigkeitsseite (bauseitig zu liefern)
AHU Luftbehandlungsgerät (bauseitig zu liefern)
BRC Kabelgebundener Fernregler
Contr. Regler (bauseitig zu liefern)
EKEA Steuerkasten
EKEXVA Expansionsventil-Kit
O/U Außeneinheit
11.1.1

Paarweise AHU Anordnung

Bei einer Paar-AHU-Anordnung
Luftbehandlungsgerät, ein oder mehrere Expansionsventil-Kits und
eine oder mehrere Außeneinheiten. Es gibt 3 mögliche Paar-AHU-
Anordnungen.
Paar-AHU-Anordnung 1
Ein einziges Luftbehandlungsgerät, ein Expansionsventil-Kit und
eine Außeneinheit.
O/U EKEA + EKEXVA
AHU Luftbehandlungsgerät
AHU HEX Wärmetauscher des Luftbehandlungsgerätes
EKEA Steuerkasten
EKEXVA Expansionsventil-Kit
O/U Außeneinheit
EKEACBVE + EKEXVA50~500
Erweiterungsbausatz für die Verbindung von Daikin-
Außeneinheiten mit bauseitigen Luftbehandlungsgeräten
4P724517-1 – 2023.06
Außeneinheit können
MUSS die Installation den
R32-Einheiten" [ 4 18]
Systemanordnung bei Ihnen
O / U
E K E X V A
a b
B R C
E K E A
gibt es ein einziges
AHU
AHU HEX
Paar-AHU-Anordnung 2
Ein Luftbehandlungsgerät mit verschachteltem Wärmetauscher, zwei
oder drei Expansionsventil-Kits und eine Außeneinheit (d. h. ein oder
mehrere Außeneinheiten,
angeschlossen sind).
Hinweis: Bei verschachtelten Wärmetauschern kann die Anzahl der
Sie
bauseitigen Kabel durch eine Master-Slave-Konfiguration reduziert
werden. Siehe "11.9 Master-
O/U system
AHU Luftbehandlungsgerät
AHU HEX Wärmetauscher des Luftbehandlungsgerätes
EKEA Steuerkasten
EKEXVA Expansionsventil-Kit
O/U system Außeneinheit-System
Paar-AHU-Anordnung 3
Ein Luftbehandlungsgerät
Wärmetauscher, zwei oder mehr Expansionsventil-Kits, die jeweils
einzeln an separate Außeneinheiten angeschlossen sind. Zwischen
den Außeneinheiten gibt es keine Kältemittelverbindung.
Hinweis: Bei verschachtelten Wärmetauschern kann die Anzahl der
bauseitigen Kabel durch eine Master-Slave-Konfiguration reduziert
werden. Siehe "11.9 Master-
O/U
O/U
O/U
AHU Luftbehandlungsgerät
AHU HEX Wärmetauscher des Luftbehandlungsgerätes
EKEA Steuerkasten
EKEXVA Expansionsventil-Kit
O/U Außeneinheit
11.1.2

Multi-AHU Anordnung

Bei einer Multi-
Luftbehandlungsgeräte,
Expansionsventil-Kit, die jeweils an ein einziges Außeneinheit-
System angeschlossen sind (was bedeutet, dass ein oder mehrere
Außeneinheiten am selben Kältemittelkreislauf angeschlossen sind).
O/U system
AHU Luftbehandlungsgerät
AHU HEX Wärmetauscher des Luftbehandlungsgerätes
EKEA Steuerkasten
EKEXVA Expansionsventil-Kit
O/U system Außeneinheit-System
11.1.3

Gemischte AHU Anordnung

In einer gemischten AHU Anordnung gibt es eine oder mehrere
Luftbehandlungseinheiten,
Expansionsventil-Kit, die jeweils an ein einziges Außeneinheit-
System angeschlossen sind (was bedeutet, dass ein oder mehrere
11 Über das System
die am selben Kältemittelkreislauf
Slave-Konfiguration" [ 4 16].
AHU
EKEA + EKEXVA AHU HEX
EKEA + EKEXVA AHU HEX
EKEA + EKEXVA AHU HEX
mit einem verschachtelten
Slave-Konfiguration" [ 4 16].
AHU
EKEA + EKEXVA AHU HEX
EKEA + EKEXVA AHU HEX
EKEA + EKEXVA AHU HEX
AHU Anordnung gibt
jedes mit einem
AHU
EKEA + EKEXVA AHU HEX
AHU
EKEA + EKEXVA AHU HEX
AHU
EKEA + EKEXVA AHU HEX
jede mit einem
Installations- und Betriebsanleitung
es mehrere
separaten
separaten
