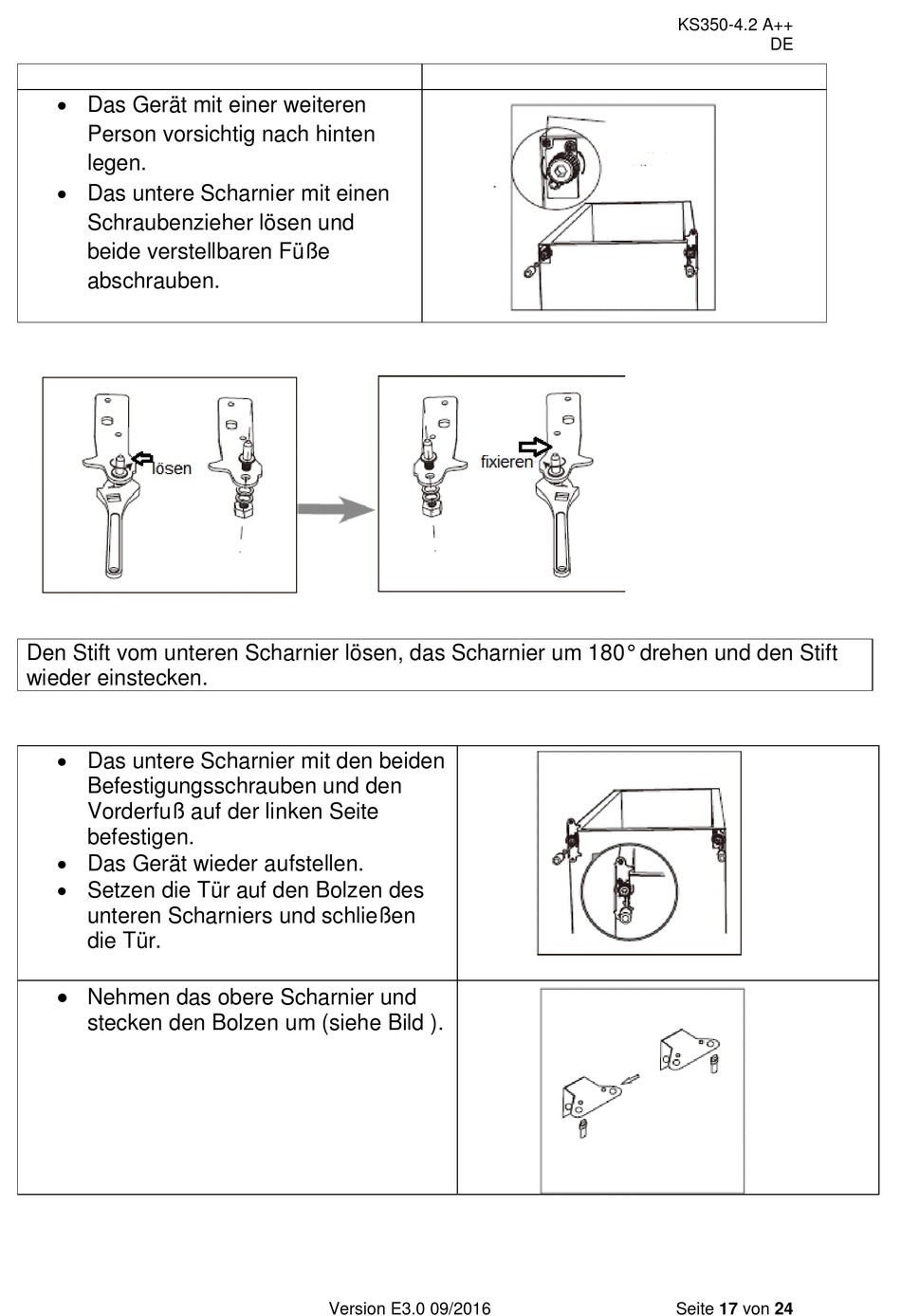

exquisit KS350-4.2 A++ Bedienungsanleitung Seite 17

 Das Gerät mit einer weiteren
Person vorsichtig nach hinten
legen.
 Das untere Scharnier mit einen
Schraubenzieher lösen und
beide verstellbaren Füße
abschrauben.
Den Stift vom unteren Scharnier lösen, das Scharnier um 180° drehen und den Stift
wieder einstecken.
 Das untere Scharnier mit den beiden
Befestigungsschrauben und den
Vorderfuß auf der linken Seite
befestigen.
 Das Gerät wieder aufstellen.
 Setzen die Tür auf den Bolzen des
unteren Scharniers und schließen
die Tür.

Nehmen das obere Scharnier und
stecken den Bolzen um (siehe Bild ).
Version E3.0 09/2016
KS350-4.2 A++
DE
Seite 17 von 24
