Elektroschloss oder elektromagnetische Saugnäpfe
Die Relais können ohmsche Lasten bis 2 A schalten. Die Anzahl der Schaltspiele hängt von der Art und den Eigenschaften
der Lasten ab.
Mit ohmschen Lasten können sie 1.000.000 Schaltspiele mit 30 W-Lasten erreichen.
Induktive DC-Lasten: 30W / 30Vdc / 1A -> 500000 Schaltspiele. Erforderlich ist eine parallel zum Elektroschloss oder Saug-
napf geschaltete Diode (1N4007).

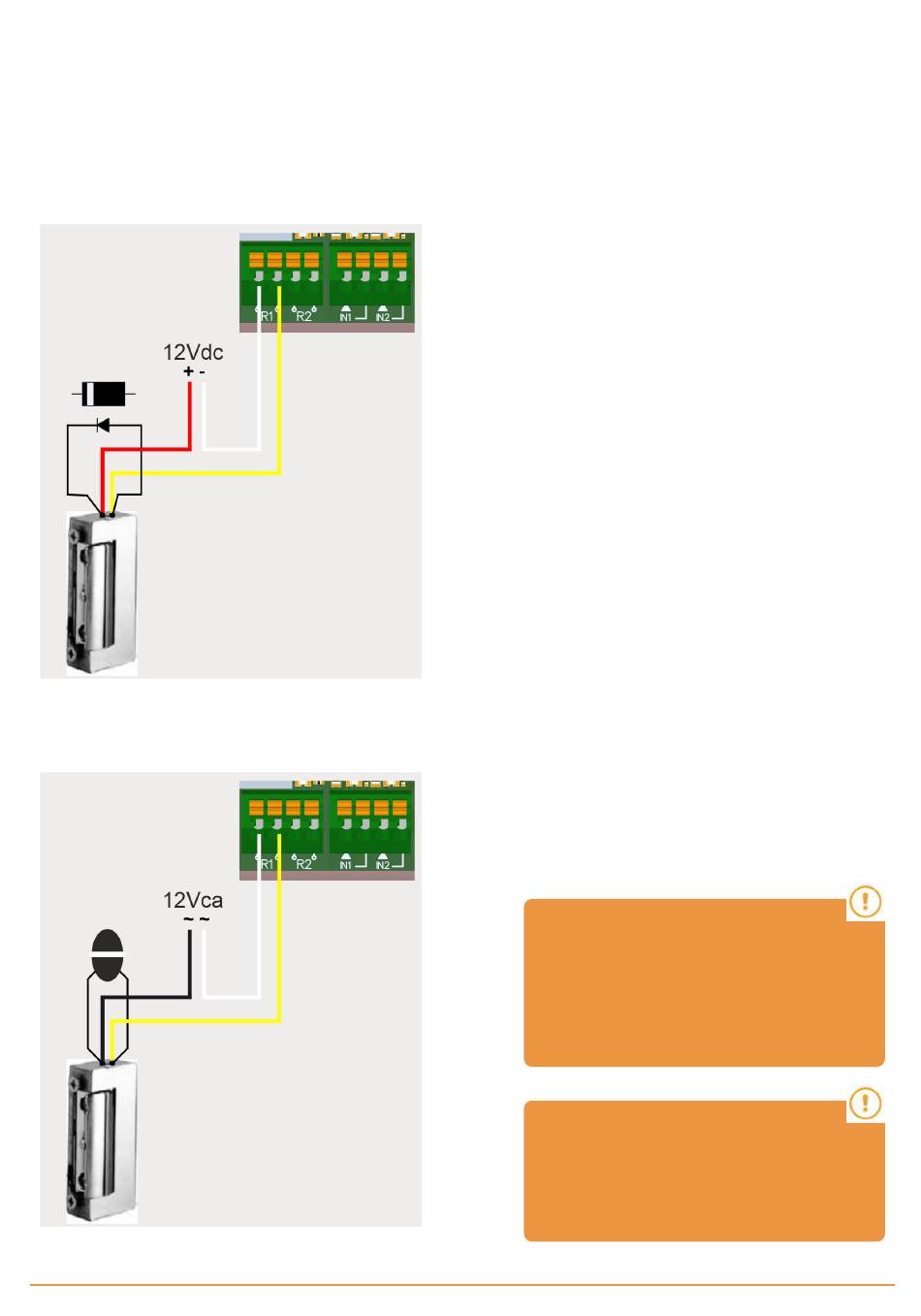

Beispiel für den Anschluss an Relais 1:
Induktive AC-Lasten: 30Va / 30Vac / 1A -> 750000 Schaltspiele. Erforderlich ist ein parallel zum Elektroschloss oder Saug-
napf geschalteter Varistor (V68ZA2).
Beispiel für den Anschluss an Relais 1:
Bei Verwendung von elek-
tromagnetischen Saugnäpfen muss der
Relaistyp ein "Öffner" sein (siehe: "Relais
einstellen und Zuweisung von Ver-
kehrszeiten").
Die Diode oder der Widerstand sollte so
nah wie möglich an das Elektroschloss
oder den elektromagnetischen Saugnapf
angeschlossen werden.
jcmtechnologies
9
