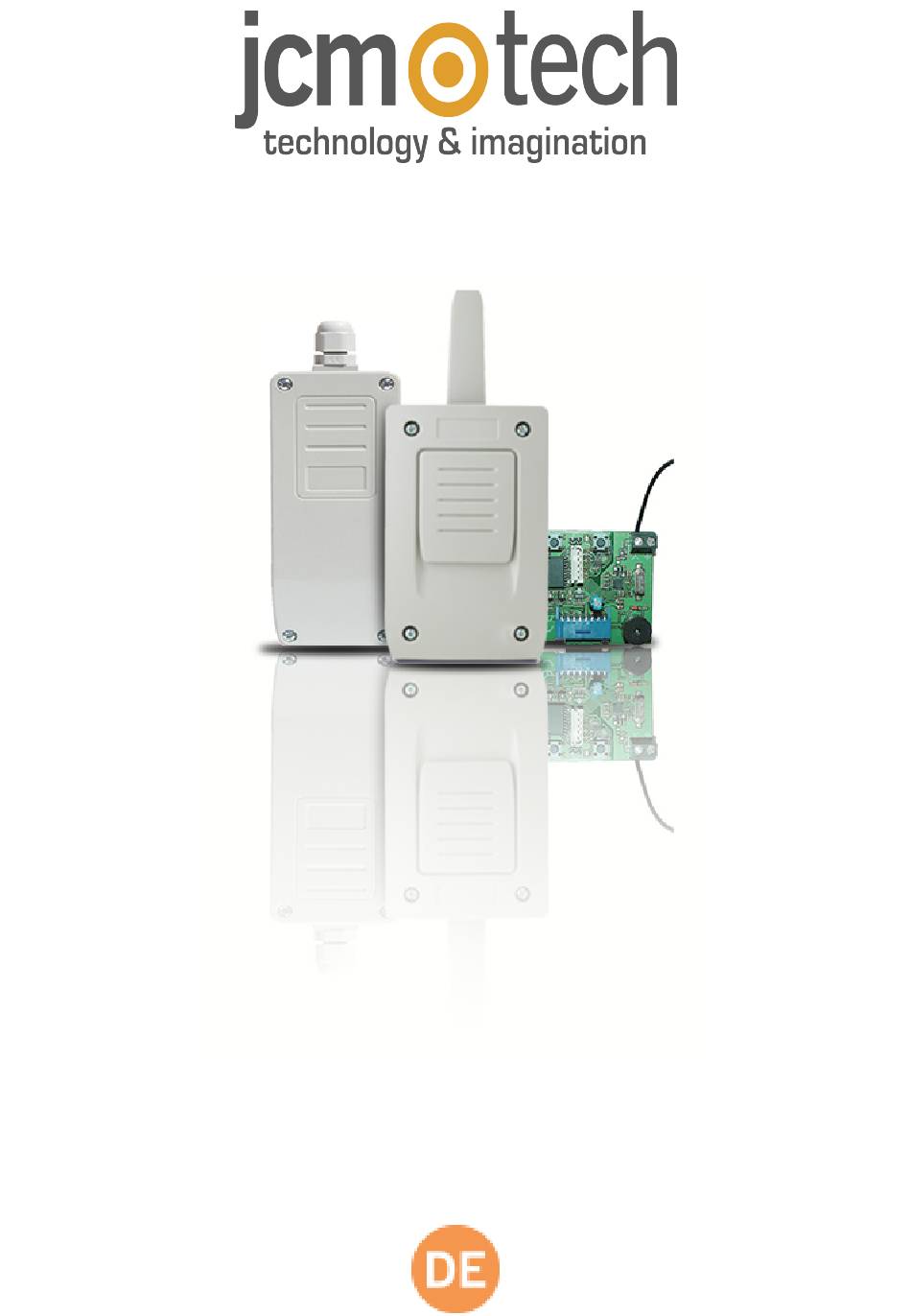

- Seite 1 RADIOBAND 1 RADIOBAND/TBX / RADIOBAND/RU / RADIOBAND/RC-RCS Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitsanweisungen Benutzung des System Technische Eigenschaften Sender Sicherheitsleiste per Funk Empfänger Sicherheitsleiste per Funk Montage RADIOBAND/TBX RADIOBAND/RU RADIOBAND/RC-RCS Consejos de instalación Anschlüsse Polarisierter Autotest Leuchtanzeiger Funktion Programmierung RADIOBAND/TBX RADIOBAND/RU RADIOBAND/RC-RCS Prüfung des Systems Einwandfreier betrieb des Systems Fehlerfeststellung leiste Totales reset Meldung Batterie des Senders fast leer Wechseln der Batterie... -
Seite 3: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Vor jeglichem Eingriff am Gerät die Stromzufuhr unterbrechen. In Übereinstimmung mit der Europäischen Niederspannungsrichtlinie wird über fol- gende Erfordernisse informiert: •Für Geräte, die ständig angeschlossen sind, muss Verkabelung für eine leicht zugängliche Anschlussvorrichtung eingeschlossen werden. • Dieses Gerät muss in vertikaler Position montiert und sicher an der Gebäudestruktur befestigt werden. -
Seite 4: Technische Eigenschaften
GEÄNDERT WERDEN KANN. Jede andere und nicht ausdrücklich von JCM Tech- nologies, S.A. genehmigte Änderung könnte zur Annullierung der Genehmigung zum Betrieb des Geräts durch den Benutzer führen. Technische Eigenschaften Sender Sicherheitsleiste per Funk RADIOBAND/TBX Arbeitsfrequenz 868,90 MHz Stromversorgung 3V DC (2 x 1.5V LR6 AA) Betriebsverbrauch 12mA Abgestrahlte Leistung... -
Seite 5: Empfänger Sicherheitsleiste Per Funk
Empfänger Sicherheitsleiste per Funk RADIOBAND/RU RADIOBAND/RC-RCS Frequenz 868,90 MHz 6 RADIOBAND/TBX (3 Speicher in Relais 1, 3 in Relais 2) 6 RADIOBAND/TBX Anzahl der Relais 2 Relais PStromversorgung 12 / 24 Vac/dc enchufable Bereich der Strom- 9-35 Vdc 8-28 Vac versorgung Relaiskontakte Verbrauch in Standby /... - Seite 6 RADIOBAND/RU: Steckbrücke R1 Steckbrücke R2 Anzeige LEDs für die Akti- vierung des Relais Programmiertaste Reset-Überbrückung Total Check-LED und Check-Taster RADIOBAND/RC-RCS: Anschluss für Steuerung Anzeige LEDs für Aktivierung des Sicherheitselements Programmiertaste Check-LED und Check-Taster jcmtechnologies...
-
Seite 7: Montage
Montage RADIOBAND/TBX Den hinteren Teil des Gehäuses mit den gelieferten Dübeln und Schrauben an der Tür befestigen. Den Sender entsprechend der Installationsratschläge anbringen und dabei Metallflächen zwischen Empfänger und Sender vermeiden. Die Kabel durch den unteren Teil des Empfängers führen. Anschluss an Widerstands- Sicherheitsleiste 8K2 direkt an Klemme B1 und sicherstellen, dass die Leiste völlig dicht ist. -
Seite 8: Radioband/Rc-Rcs
R2: Anschluss an einen zweiten Eingang der Sicherheitsleiste der Steuerung (Widerstandskontakt 8,2kΩ) mit Jumper in Stellung BS2. Oder an den Eingang des Sicherheitskontaktes der Steuerung (NC) mit Jumper in Stellung CS2. AUTOTEST: Gemeinsamer Anschluss Autotest Sicherheit (-). Siehe ANSCHLÜSSE Abbildung 3 und Tabelle POLARISIERTER AUTOTEST. -
Seite 9: Anschlüsse
Installation Radioband System an horizontalem Sektionaltor mit Steuerung und RADIOBAND/RU. Anschlüsse jcmtechnologies... -
Seite 10: Polarisierter Autotest
Polarisierter Autotest Um die augenblicklich geltenden europäischen Normen zu erfüllen, muss diese Auto- test-Funktion benutzt werden. Überprüfen Sie am Ausgang für Autotest an der Steue- rung, In Stützet, ob die Spannung OV (negative Polarisierung) oder ob die Spannung 12/24V ac/dc (positive Polarisierung) ist. Das Autotestsignal in der Steuerung akti- vieren und nachprüfen ob die Höchstdauer von 3 Sekunden ist. -
Seite 11: Leuchtanzeiger
Anmerkung: ** Wird kein Autotest verwendet, wird das System bei Beginn des Manövers nicht benutzenden geprüft. Das bedeutet, dass in manchen Fäl- Autotest- Aus- len nicht die Norm zur Nutzungssicherheit gang anschlie- kraftbetätigter Tore EN 12453 eingehalten ßen. wird. Leuchtanzeiger RADIOBAND / RU-RC-RCS In Betrieb... -
Seite 12: Programmierung
Programmierung RADIOBAND/TBX Wenn sich der Empfänger im Programmierungsmodus befindet (siehe MANUELLE PROGRAMMIERUNG unten), drücken Sie auf den Taste am Sender, um den Emp- fänger zu programmieren. RADIOBAND/RU Manuelle Programmierung RADIOBAND/RU ermöglicht die Registrierung von 6 RADIOBAND/TBX (3 für Relais 1 und 3 für Relais 2) Drücken Sie die Programmiertaste am Empfänger 1 s lang, es erklingt ein akustisches Signal. -
Seite 13: Prüfung Des Systems
programmierenden Code, indem Sie die Taste am Sender drücken. Jedes Mal, wenn ein Sender programmiert wird, ertönt am Empfänger ein 0,5 s andauerndes, akus- tisches Signal. Wenn 10 Sekunden ohne Programmierung vergehen, verlässt der Empfänger den Programmierungsmodus und zeigt dies mit zwei 1s andauernden, akustischen Signalen an. -
Seite 14: Fehlerfeststellung Leiste
Fehlerfeststellung leiste Versagt bei der Prüfung die Kommunikation mit irgendeiner RADIOBAND/TBX oder Kommunikation unzureichend (beispielsweise viele Kom- munikationsneuversuche oder geringe Verbindung), sendet RADIOBAND/ RU-RC- RCS drei aufeinanderfolgende akustische Signale aus, die auf einen Fehler hin- weisen. Tormanöver anhalten und die installierten Sicherheitsleisten drücken, um festzustellen, welche versagt hat. -
Seite 15: Totales Reset
Totales reset Halten Sie im Programmierungsmodus den Programmiertaste gedrückt und es wird 3s lang eine Überbrückung im Resetjumper „MR“ hergestellt. Der Empfänger gibt 10 akustische Warnsignale ab, danach andere mit einer schnelleren Frequenz, so wird angegeben, dass die Operation durchgeführt wurde. Der Empfänger bleibt im Pro- grammierungsmodus. -
Seite 16: Daten
RADIOBAND/RU und RADIOBAND/RC-RCS die Anforderungen der Richtlinie RED 2014/53/EU. Außerdem erfüllt es die relevanten grundlegenden Bedingungen der Maschinenrichtlinie 2006/42/EG, insofern als das Produkt richtig benutzt wird; und der Richtlinie RoHS 2011/65/EU. Siehe Website www.jcm-tech.com/de/klarungen/ JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B 08500 VIC (BARCELONA) SPANIEN...
