jcm-tech RB3 OSE868 Benutzerhandbuch

RB3 OSE868
Benutzerhandbuch
Einleitung
Das RadioBand-System wurde für gewerbliche und private Anwendungen an Türen und Toren entwickelt, bei denen eine
Sicherheitsleiste verwendet wird. Das drahtlose Funkübertragungssystem ersetzt Spiralkabel- oder Energiekettensysteme zur
Übertragung des Sicherheitssignals an die Tür- oder Torsteuerung. Der Empfänger überwacht kontinuierlich den Zustand der an ihn
angeschlossenen Sender. Wird ein Hindernis erkannt, setzt das RadioBand-System seinen Ausgang auf Sicherheitsstatus um.
Pro Ausgang lassen sich bis zu drei Sender am Empfänger anschließen. Jeder Empfänger verfügt über zwei Ausgänge, die an der
Motorsteuerung angeschlossen werden können, einer als OSE-Schnittstelle und der zweite ist ein Öffnerkontakt.
Das System entspricht der EN ISO 13849-1:2008, Kategorie 2, PLd.
Der Hersteller behält sich das Recht vor, die Spezifikation des Geräts ohne Vorankündigung zu ändern.

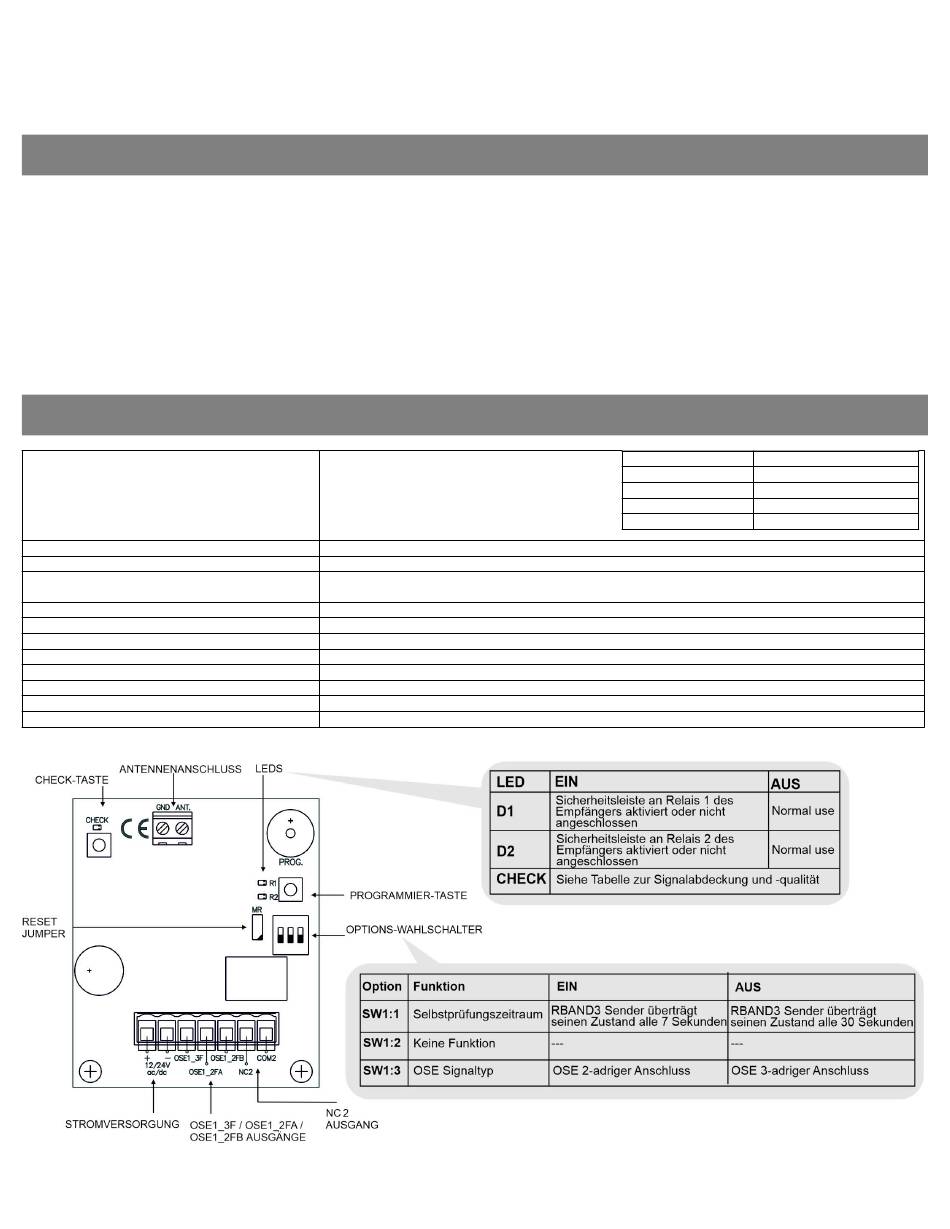

Technische Daten
Frequenz
Speicher
Energieversorgung
Energieversorgungsbereich
Stromaufnahme Standby/Betrieb
Sendeleistung
Betriebstemperatur
Wasserdichtheit
Gehäusegröße
Reichweite (im Freifeld)
Reaktionszeit (typisch)
Maximale Reaktionstemperaturzeit bei Interferenzen
UM_3201819_RB3-OSE868_DE_Rev02
Multifrequenzsystem, 868 MHz, selbsteinstellend
6 Sender (3 an Ausgang 1, 3 an Ausgang 2)
12/24 V AC/DC
9 – 35 V DC
8 – 28 V
Max. 255 mA
< 25 mW
-20 ºC a +55 ºC
IP 65 – Zur Gewährleistung von IP 65 müssen die Kabeldurchführungen angebracht sein.
82 x 190 x 40 mm
50 m
35 ms
220 ms
Seite 1/4
Kanäle Frequenzbänder (MHz)
Kanal 1 (*) 868.700 – 869.200
Kanal 2 868.000 – 868.600
Kanal 3 869.400 – 869.650
Kanal 4 869.700 – 870.000
DE
