Anschlüsse und Bedienelemente
6

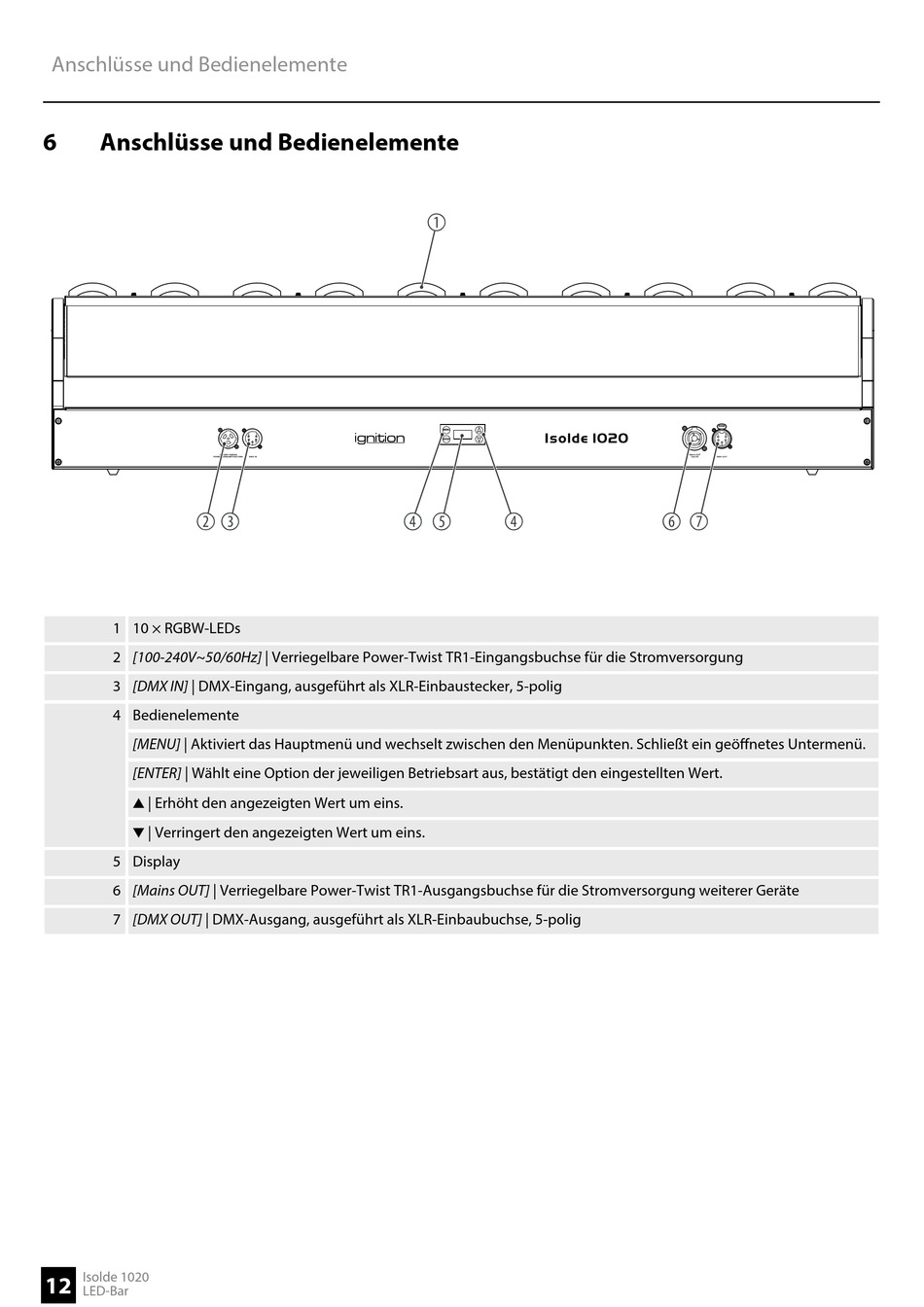

Anschlüsse und Bedienelemente
# $
1 10 × RGBW-LEDs
2 [100-240V~50/60Hz] | Verriegelbare Power-Twist TR1-Eingangsbuchse für die Stromversorgung
3 [DMX IN] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 5-polig
4 Bedienelemente
[MENU] | Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü.
[ENTER] | Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert.
| Erhöht den angezeigten Wert um eins.
| Verringert den angezeigten Wert um eins.
5 Display
6 [Mains OUT] | Verriegelbare Power-Twist TR1-Ausgangsbuchse für die Stromversorgung weiterer Geräte
7 [DMX OUT] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig
Isolde 1020
12
LED-Bar
5
4
%
ö
MENU
ENTER
&
%
PUSH
' (
