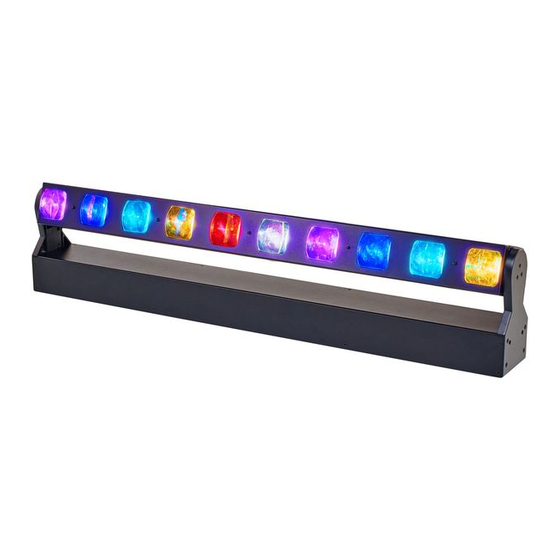

- Seite 1 Isolde 1020 LED-Bar...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 18.07.2023, ID: 561665 (V2)
-
Seite 3: Inhaltsverzeichnis
7.3 Menüübersicht....................... 21 7.4 Einstellungsmenü......................22 7.5 LED-Anordnung......................23 7.6 Funktionen im 9-Kanal-DMX-Modus..............24 7.7 Funktionen im 14-Kanal-DMX-Modus..............25 7.8 Funktionen im 46-Kanal-DMX-Modus..............28 Technische Daten......................... 29 Stecker- und Anschlussbelegungen................31 Fehlerbehebung........................32 Reinigung..........................33 Umweltschutz........................34 Isolde 1020 LED-Bar... - Seite 4 Isolde 1020 LED-Bar...
-
Seite 5: Allgemeine Hinweise
Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor heißer Oberfläche. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Isolde 1020 LED-Bar... -
Seite 6: Sicherheitshinweise
Das Gerät wird im Betrieb an der Oberfläche sehr heiß. Hautkontakt kann zu Verbrennungen führen. Berühren Sie das Gerät wäh‐ rend des Betriebs nicht mit bloßen Händen. Warten Sie nach dem Ausschalten mindestens 15 Minuten, bevor Sie das Gerät anfassen. Isolde 1020 LED-Bar... - Seite 7 Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeignete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen. Isolde 1020 LED-Bar...
-
Seite 8: Leistungsmerkmale
Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit möglichst niedriger Helligkeit betreiben. Isolde 1020 LED-Bar... -
Seite 9: Installation
Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Stö‐ rung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine nor‐ malen Mikrofonkabel. Isolde 1020 LED-Bar... - Seite 10 Wartungsarbeiten daran durchführen. Dabei muss der Bereich unter‐ halb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss an den Öffnungen auf der Unterseite befestigt werden. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Isolde 1020 LED-Bar...
-
Seite 11: Inbetriebnahme
Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist. 2 3 4 Isolde 1020 LED-Bar... -
Seite 12: Anschlüsse Und Bedienelemente
| Erhöht den angezeigten Wert um eins. | Verringert den angezeigten Wert um eins. 5 Display 6 [Mains OUT] | Verriegelbare Power-Twist TR1-Ausgangsbuchse für die Stromversorgung weiterer Geräte 7 [DMX OUT] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig Isolde 1020 LED-Bar... -
Seite 13: Bedienung
ð Die gewünschte Adresse wird gespeichert. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die folgende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Isolde 1020 LED-Bar... - Seite 14 Navigieren Sie zu „DMX Settings è View DMX Value“. Wählen Sie mit [UP] und [DOWN] den gewünschten DMX-Kanal aus, dessen Wert angezeigt werden soll. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar...
-
Seite 15: Tilt-Umkehrung Aktivieren Oder Deaktivieren
Navigieren Sie zu „Fixture Settings è Dimmer Speed“. Wählen Sie mit [UP] und [DOWN] „Fast“ oder „Smooth“ aus. Bestätigen Sie Ihre Auswahl mit [ENTER]. ð Die Dimmergeschwindigkeit wird festgelegt. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar... -
Seite 16: Einheit Für Die Temperaturanzeige Auswählen
Wählen Sie mit [UP] und [DOWN] „°C“ (Grad Celsius) oder „°F“ (Grad Fahren‐ heit) aus. Bestätigen Sie Ihre Auswahl mit [ENTER]. ð Die gewünschte Einstellung wird gespeichert. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar... -
Seite 17: Automatischen Selbsttest Durchführen
Bestätigen Sie Ihre Auswahl mit [ENTER]. ð Je nach Auswahl werden die Betriebsstunden, die Temperatur des Geräts, die Firmware-Version oder die RDM UID angezeigt. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar... -
Seite 18: Led-Informationen Anzeigen Und Zurücksetzen
Wenn Sie die Motoren zurücksetzen möchten, wählen Sie „Yes“ aus. Wenn nichts zurückgesetzt werden soll, wählen Sie „No“ aus. Bestätigen Sie Ihre Auswahl mit [ENTER]. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar... - Seite 19 Bestätigen Sie Ihre Eingabe mit [ENTER]. ð Das Gerät wird auf Werkseinstellung zurückgesetzt. Wenn nichts zurückgesetzt werden soll, wählen Sie „No“ aus und bestätigen Sie mit [ENTER]. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar...
-
Seite 20: Rdm-Funktionen
Parameter ID Kommando Kommando Kommando „Discovery“ „Set“ „Get“ DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFO SUPPORTED_PARAMETERS SOFTWARE_VERSION_LABEL DMX_START_ADDRESS IDENTIFY_DEVICE DEVICE_MODEL_DESCRIPTION STATUS_MESSAGES MANUFACTURER_LABEL DEVICE_LABEL FACTORY_DEFAULTS DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION SENSOR_DEFINITION SENSOR_VALUE DEVICE_HOURS RESET_DEVICE MOTOR_OFFSET X - Kommando für die entsprechende Parameter ID implementiert Isolde 1020 LED-Bar... -
Seite 21: Menüübersicht
LED On Hour LED Hours Reset Password = 050 Current Temperature LED’s Information Max Temp Firmware Version RDM UID Fixture Errors Error Logs Reset Error Log Password = 050 Reset Functions All Reset Factory Settings Password = 011 Isolde 1020 LED-Bar... -
Seite 22: Einstellungsmenü
Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 0 und 255 aus. Bestätigen Sie Ihre Auswahl mit [ENTER]. ð Die Einstellungen werden gespeichert und unmittelbar wirksam. Um das Einstellungsmenü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Isolde 1020 LED-Bar... -
Seite 23: Led-Anordnung
Übersicht (Einstellungsmenü) Tilt –128 -127 Green Blue OFFSET White MENU 0 - 255 Red10 Green10 Blue10 White10 7.5 LED-Anordnung Das Gerät verfügt über 10 RGBW-LEDs. Diese sind wie folgt angeordnet und den ent‐ sprechenden DMX-Funktionen zugeordnet. ö & Isolde 1020 LED-Bar... -
Seite 24: Funktionen Im 9-Kanal-Dmx-Modus
Dimmer, 0 % … 100 % 0…255 Dimmer, Feinjustierung Stroboskop 0…15 Offen 16…131 Stroboskopeffekt (langsam bis schnell) 132…139 Offen 140…181 Pulse-Open-Effekt (langsam bis schnell) 182…189 Offen 190…231 Pulse-Close-Effekt (langsam bis schnell) 232…239 Offen 240…247 Zufälliger Stroboskopeffekt (schnell bis langsam) 248…255 Offen Isolde 1020 LED-Bar... -
Seite 25: Funktionen Im 14-Kanal-Dmx-Modus
Farbe 2 24…31 Farbe 3 32…39 Farbe 4 40…47 Farbe 5 48…55 Farbe 6 56…63 Farbe 7 64…71 Farbe 8 72…79 Farbe 9 80…87 Farbe 10 88…95 Farbe 11 96…103 Farbe 12 104…111 Farbe 13 112…119 Farbe 14 Isolde 1020 LED-Bar... - Seite 26 Meteoreffekt 4 96…111 Meteoreffekt 5 112…127 Meteoreffekt 6 128…143 Pixeleffekt 1 144…159 Pixeleffekt 2 160…175 Pixeleffekt 3 176…191 Pixeleffekt 4 192…207 Pixeleffekt 5 208…223 Pixeleffekt 6 224…239 Pixeleffekt 7 240…255 Pixeleffekt 8 Geschwindigkeit Pixel-Effekt 0…127 Ansteigend ohne Übergang Isolde 1020 LED-Bar...
- Seite 27 Bedienung Kanal Wert Funktion 128…255 Ansteigend mit Übergang Reset 0…127 Keine Funktion 128…255 Reset nach 5 Sekunden Isolde 1020 LED-Bar...
-
Seite 28: Funktionen Im 46-Kanal-Dmx-Modus
Dimmer, 0 % … 100 % 0…255 Dimmer, Feinjustierung Stroboskop 00…15 Offen 16…131 Stroboskopeffekt (langsam bis schnell) 132…139 Offen 140…181 Pulse-Open-Effekt (langsam bis schnell) 182…189 Offen 190…231 Pulse-Close-Effekt (langsam bis schnell) 232…239 Offen 240…247 Zufälliger Stroboskopeffekt (schnell bis langsam) 248…255 Offen Isolde 1020 LED-Bar... -
Seite 29: Technische Daten
100 - 240 V 50/60 Hz Schutzart IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 1000 mm × 233 mm × 113 mm Gewicht 12 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Isolde 1020 LED-Bar... - Seite 30 Technische Daten Weitere Informationen Goborad nein Prisma nein motorischer Fokus nein motorischer Zoom nein outdoor-fähig nein Farbmischung RGBW LED-Typ x-in-1 lüfterlos nein Fernbedienung nicht möglich kabelloses DMX nein einzeln ansteuerbare LEDs Gehäusefarbe schwarz Isolde 1020 LED-Bar...
-
Seite 31: Stecker- Und Anschlussbelegungen
DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) Isolde 1020 LED-Bar... -
Seite 32: Fehlerbehebung
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnitt‐ stellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Isolde 1020 LED-Bar... -
Seite 33: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetriebene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht angefeuchteten fusselfreien Tuch ab. Isolde 1020 LED-Bar... -
Seite 34: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land gel‐ tenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Isolde 1020 LED-Bar... - Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
