- Seite 1 XT-A FLOOR/TABLE PLUS 120 LED OSA XA20-0 XC20-0 XA20-1 XC20-1 XA20-2 XC20-2 XA20-3 XC20-3 XA20-4 XC20-4 XA20-5 XC20-5 XA20-6 XC20-6 XA20-9 XC20-9 XA21-0 XC21-0 XA21-1 XC21-1 XA21-2 XC21-2 XA21-3 XC21-3 XA21-4 XC21-4 XA21-5 XC21-5 XA21-6 XC21-6 XA21-9 XC21-9 XA22-0 XC22-0...
-
Seite 3: Leuchtenzusammenstellung

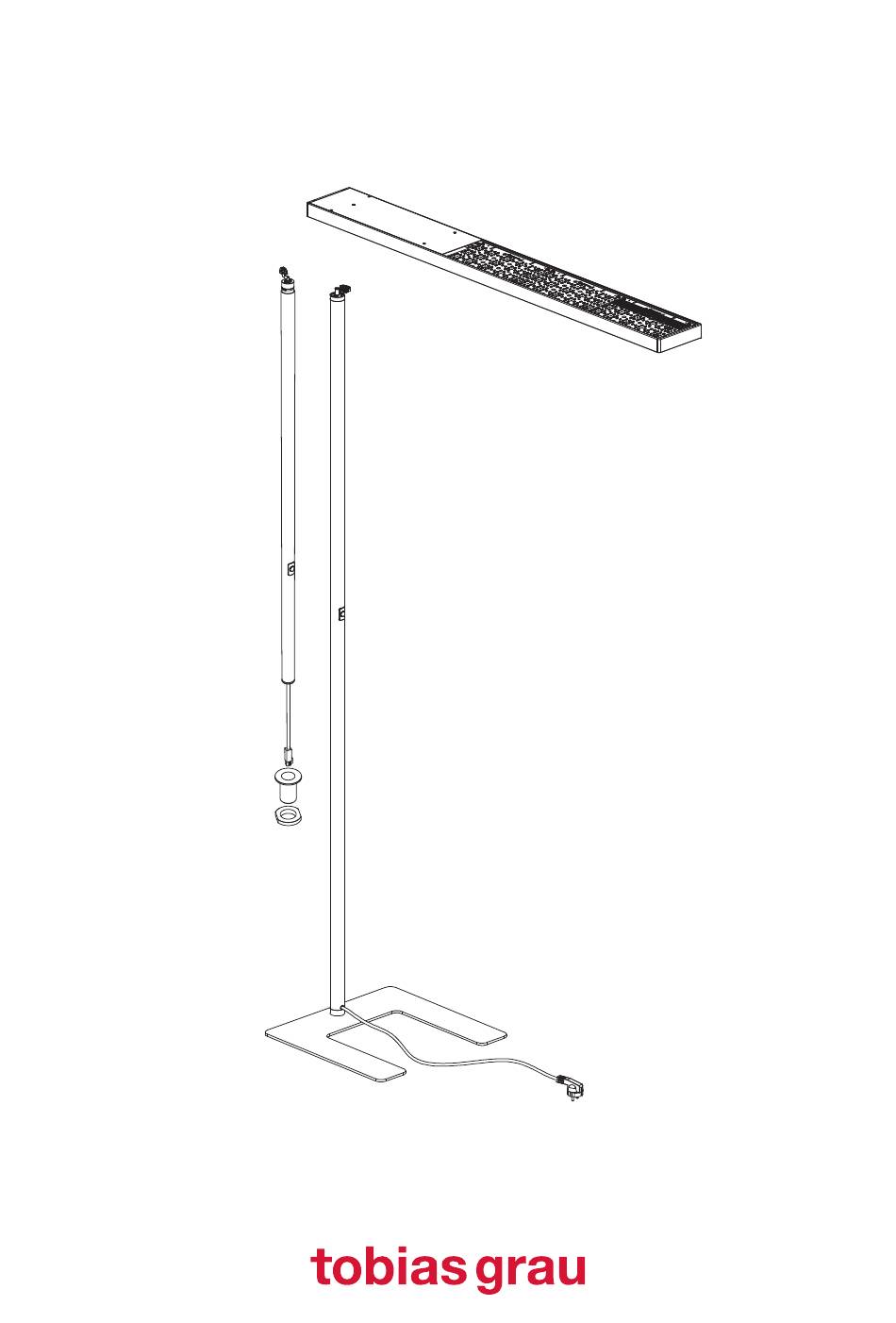

Leuchtenzusammenstellung Luminaires collection Leuchte Kopf Schaft Fuß XA20-0 XT-A FLOOR PLUS 120 C-BASE satin/black BR 06 1420 BR 06 1237 BR 14 1017 XA20-1 XT-A FLOOR PLUS 120 C-BASE satin/white BR 06 1421 BR 06 1238 BR 14 1017 XA20-2... -
Seite 4: Montage C-Fuß
DEUTSCH Montage Leuchtenfuss Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. Montage des V-Fußes auf Seite 9 Montage C-Fuß XT-A FLOOR LED OSA Kabelauslass und Taster müssen in Richtung des Leuchtenkopfes montiert werden. - Seite 5 Montage Tischadapter Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. Zur Montage des XT-A TABLE PLUS 70, 90 Einbauadapters wird ein 50 mm Loch in einer ausreichend festen Tischplatte benötigt. Ø 50mm 10-60 mm...
- Seite 6 Montage Leuchtenkopf Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. 1. Demontieren Sie die Abdeckung 2x M3x12 2x M3x10 2. Drehen Sie den Stecker vor der Montage des Leuchtenkopfes in die skizzierte Position (siehe Zeichnung). 3.
-
Seite 7: Pflegehinweise
(220V-240V; 50-60Hz). Bitte beachten Sie, dass aufgrund der speziellen Ausführung der Anschluß- leitung diese im Falle einer Beschädigung nur durch die Firma Tobias Grau ausgetauscht werden darf. Pflegehinweise Bitte die Leuchte mit einem trockenen Tuch reinigen, z.B. Microfasertücher für empfindliche Oberflächen. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung DIMMTASTER 1 x Taster kurz drücken - Leuchte geht an Taster gedrückt halten - Leuchte wird heller Taster nochmal gedrückt halten - Leuchte wird dunkler 1 x Taster kurz drücken - Leuchte geht aus SENSOR und FERNBEDIENUNG Zur Funktionsweise des Sensors und der Fernbedienung, nutzen Sie bitte die gesonderte Bedienungsanleitung. - Seite 9 Montage Leuchtenfuss optional Legen Sie den Schaft - geschützt gegen Verkratzen - auf eine Tischplatte und montieren Sie in dieser Position den Fuß und den Leuchtenkopf. 1. Verbinden Sie die beiden Fußteile im Scharnier miteinander. 2. Drücken Sie nun die Fußteile mittels der Daumen direkt an die Kunst- stoffplatte des Schaftendes (siehe Zeichnung).
- Seite 10 Mounting the Base ENGLISH The power plug is used as a circuit breaker and the plug socket must be easily accessible. Mounting the V-BASE on page 15 Montage C-Fuß XT-A FLOOR LED OSA Cable outlet and switch must be assembled in vertical alignment with the lamp head.
- Seite 11 Mounting the Table Adapter The power plug is used as a circuit breaker and the plug socket must be easily accessible. To assemble the XT-A TABLE PLUS 70, 90 installation adapters, a 50 mm hole in a sufficiently solid tabletop is required. Ø...
- Seite 12 Mounting the Lamp Head The power plug is used as a circuit breaker and the plug socket must be easily accessible. 1. Remove the cover. 2x M3x12 2x M3x10 2. Turn the multi-point connector before mounting the lamp head as shown in the illus- trated position (see diagram).
-
Seite 13: Care Instructions
Fine Adjustment / Setup / Care Instructions The power plug is used as a circuit breaker and the plug socket must be easily accessible. Following set up of the lumianire, if the lamp head is not level, the horizontal position of the lamp head can be finely ad- justed by turning the levelling screw of the lamp head. -
Seite 14: Functional Description
Functional Description DIMMER SWITCH 1 x quick press of switch – light goes on hold switch down – light gets brighter hold switch down again – light gets darker 1 x quick press of switch – light goes off .SENSOR and REMOTE CONTROL See instruction manual for sensor and remote control. -
Seite 15: Mounting The Base
Mounting the Base optional Place the shaft of the lumianire on a flat surface - protecting against scratches - and assemble the foot and the head of the luminaire. 1. Connect both foot sections together by the hinge. 2. With your thumb, press the plastic plate directly onto foot sections at the bottom of the shaft (see diagram). The foot sections will automatically move into the correct position, enclosing the shaft of the lumiaire without scratching it. - Seite 16 DEUTSCH Wechsel der Batterie: Nähere Informationen zum Wechsel der Batterie auf der Rückseite der mitgelieferten Fern- bedienung. Batterie: CR2032 (1 Stück) Beim Umschalten der Szenen direkt / indirekt über die Taste „S“ kann es vorkommen, dass der abgeschaltete Anteil noch für eine gewisse Zeit nachleuchtet (bis zu 1 Minute). Dies ist konstruktionsbedingt und kein technischer Mangel.
- Seite 17 ENGLISH Changing the batteries: More information about how to change batteries is on the back of the supplied remote control unit. Battery: CR2032 (1 item) XT-A FLOOR / TABLE PLUS 120 LED OSA Protection class 1 This luminaire contains built-in LEDs. The LEDs can be replaced by the producer only. A-A++ A-A++ PRI: AC 220-240V / 50-60 Hz / SEC: max.
- Seite 20 5 years guarantee of LED Numéro de contrôle final 2 ans de garantie 5 ans de garantie sur les LED Numero di controllo finale 2 anni di garanzia 5 anni di garanzia per i LED TOBIAS GRAU GmbH Siemensstrasse 35b D-25462 Rellingen www.tobiasgrau.com info@tobiasgrau.com...
