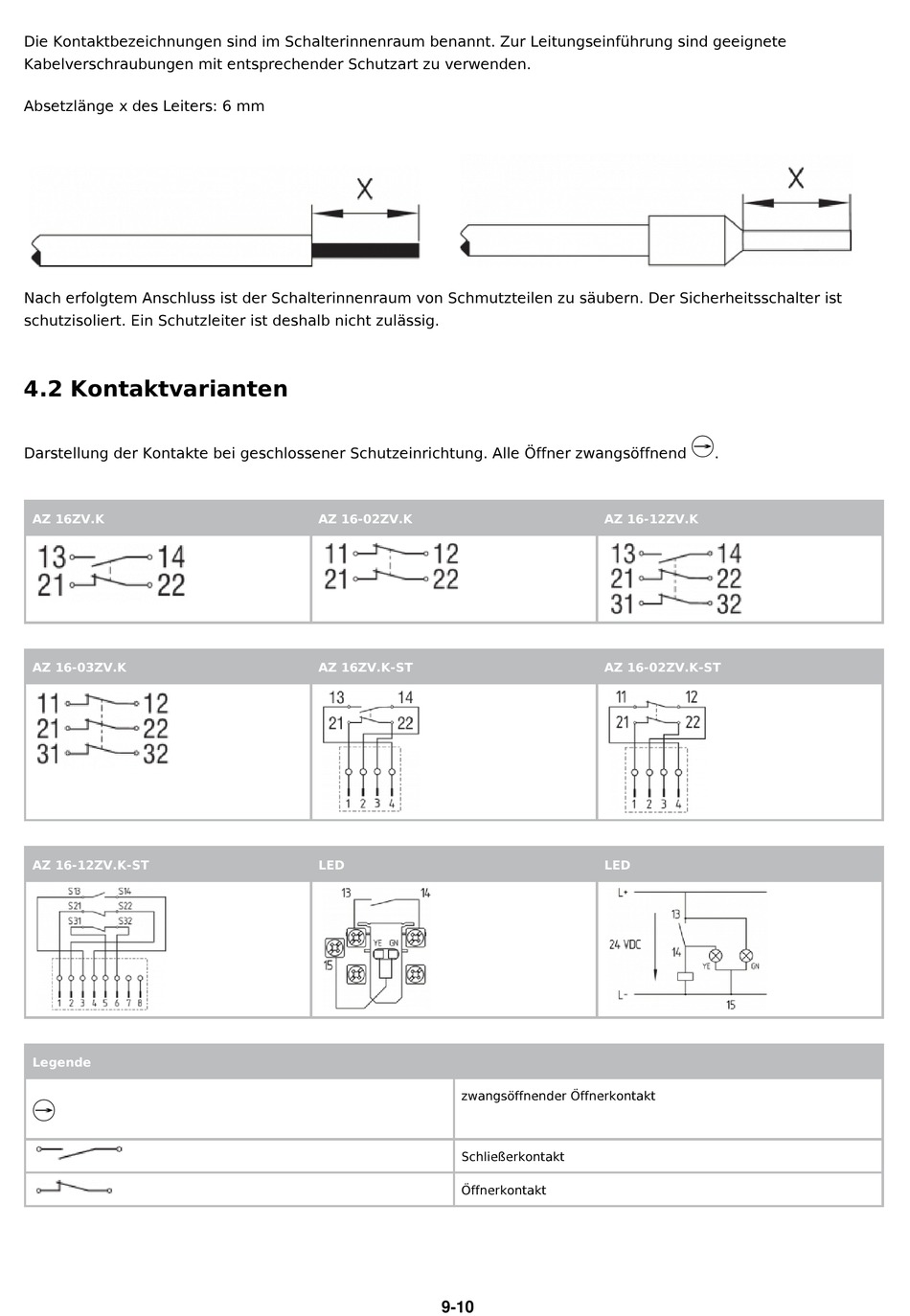

Die Kontaktbezeichnungen sind im Schalterinnenraum benannt. Zur Leitungseinführung sind geeignete
Kabelverschraubungen mit entsprechender Schutzart zu verwenden.
Absetzlänge x des Leiters: 6 mm
Nach erfolgtem Anschluss ist der Schalterinnenraum von Schmutzteilen zu säubern. Der Sicherheitsschalter ist
schutzisoliert. Ein Schutzleiter ist deshalb nicht zulässig.
4.2 Kontaktvarianten
Darstellung der Kontakte bei geschlossener Schutzeinrichtung. Alle Öffner zwangsöffnend
AZ 16ZV.K
AZ 16-03ZV.K
AZ 16-12ZV.K-ST
Legende
B
AZ 16-02ZV.K
AZ 16ZV.K-ST
LED
zwangsöffnender Öffnerkontakt
Schließerkontakt
Öffnerkontakt
9-10
B
.
AZ 16-12ZV.K
AZ 16-02ZV.K-ST
LED
