Verwandte Anleitungen für Hitachi RC-AGU1EA0G
Inhaltszusammenfassung für Hitachi RC-AGU1EA0G

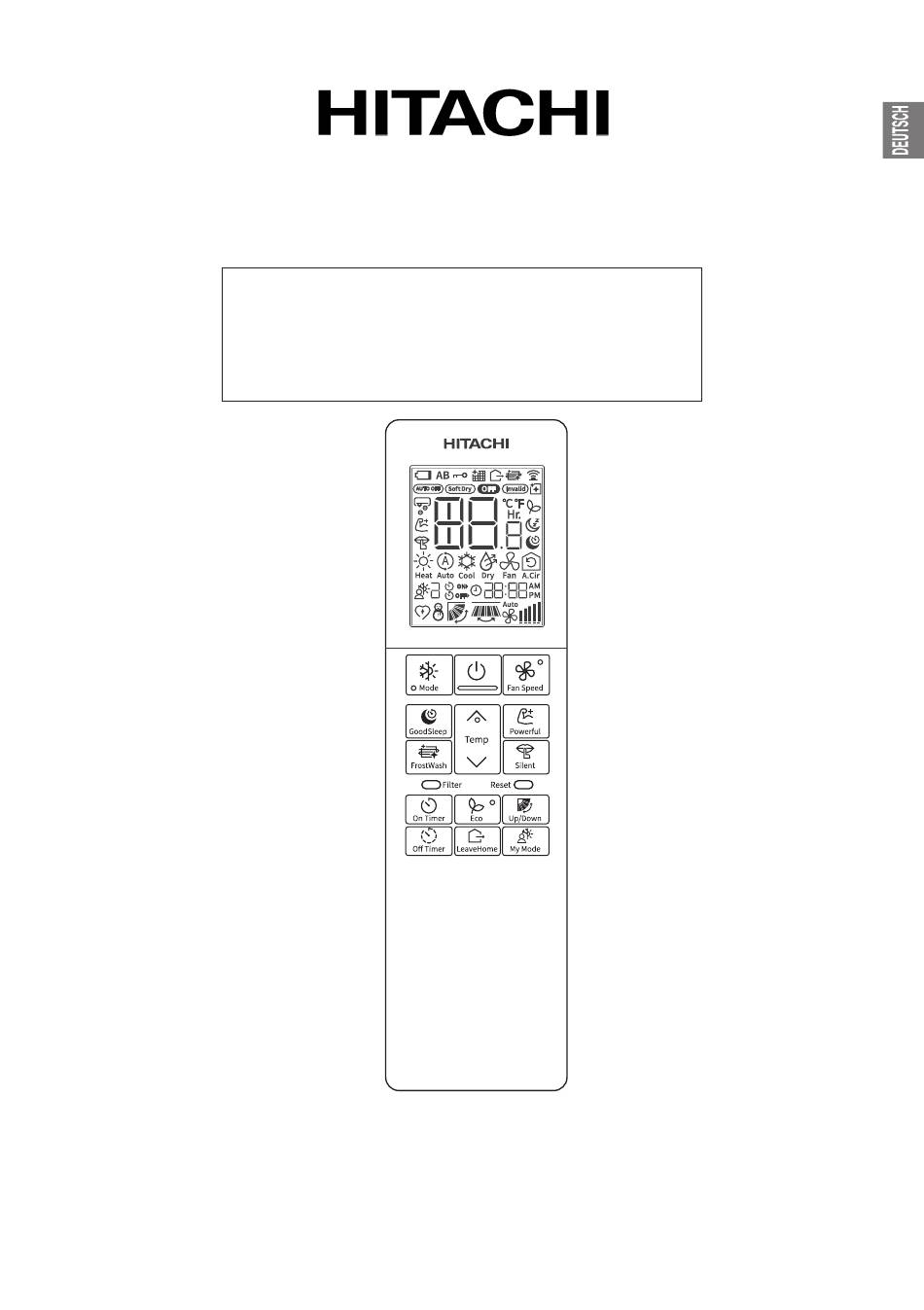

- Seite 1 Anleitung für Fernbedienung MODELL RC-AGU1EA0G Anleitung für Fernbedienung Seite 21~40 Lesen Sie diese Bedienungsanleitung vollständig durch, um eine optimale Geräteleistung und einen langjährigen störungsfreien Betrieb sicherzustellen. - 21 -...

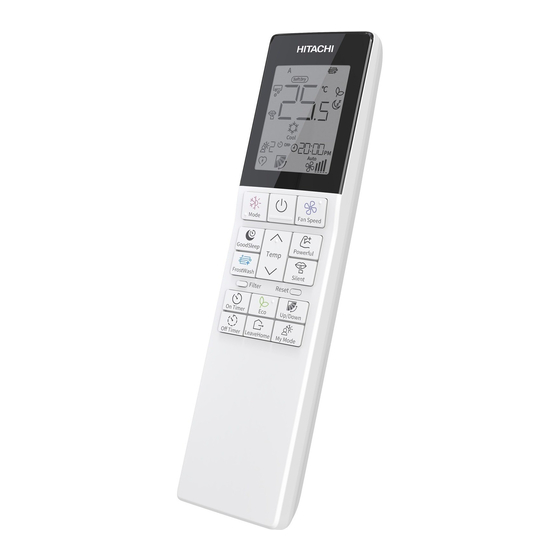

- Seite 2 Bezeichnungen und Funktionen der Fernbedienung Bedienung der Betriebsfunktion und der Timer-Einstellung der Raumklimaanlage. Die Reichweite der Fernbedienung beträgt etwa 7 Meter. Wird die Innenraumbeleuchtung elektronisch gesteuert, kann die Reichweite der Fernbedienung kürzer sein. Signalübertragung Ungültig-Symbol Aus-Symbol Wird bei ungültigen Einstellungen oder Eingaben Modus-Auswahltaste angezeigt Mit dieser Taste wählen Sie...
- Seite 3 Verschiedene Funktionen Automatische Neustartfunktion Bei einem Stromausfall wird das Gerät automatisch im vorherigen Betriebsmodus und mit der vorherigen Luftstromrichtung neu gestartet, wenn die Stromversorgung wiederhergestellt ist. (Da das Gerät nicht über die Fernbedienung angehalten wurde.) Wenn der Betrieb nach Wiederherstellung der Stromversorgung nicht fortgesetzt werden soll, schalten Sie die Stromversorgung aus.
- Seite 4 Heizmodus Verwenden Sie das Gerät zum Heizen, wenn die Außentemperatur unter 21 °C liegt. Zum Schutz des Geräts steht die Heizfunktion möglicherweise nicht zur Verfügung, wenn die Außentemperatur zu hoch ist (über 21 °C). Verwenden Sie dieses Gerät ab einer Außentemperatur von –15 °C, um langfristig einen zuverlässigen Gerätebetrieb zu gewährleisten.
- Seite 5 Trocknungsmodus Verwenden Sie das Gerät zum Entfeuchten, wenn die Raumtemperatur über 16 °C liegt. Unter 15 °C steht die Entfeuchtungsfunktion nicht zur Verfügung. Drücken Sie die Modus-Auswahltaste, sodass (Trocknen) auf dem Display angezeigt wird. Die Einstellung für die Lüfterdrehzahl lautet „Automatisch“. Drücken Sie die Taste (Lüfterdrehzahl), um die Einstellung „Leise“, „Niedrig“...
- Seite 6 Kühlmodus Verwenden Sie das Gerät zum Kühlen, wenn die Außentemperatur zwischen -10 °C und 46 °C liegt. Wenn die Luftfeuchtigkeit im Raum sehr hoch ist (mehr als 80 %), kann sich Kondensat am Luftauslassgitter des Innengeräts bilden. Drücken Sie die Modus-Auswahltaste, sodass (Kühlen) auf dem Display angezeigt wird.
- Seite 7 Lüftermodus Der Benutzer kann das Gerät einfach als Luftumwälzungsventilator verwenden. Drücken Sie die Modus-Auswahltaste, sodass (Lüfter) auf dem Display angezeigt wird. Drücken Sie die Taste (Lüfterdrehzahl). (Leise) (Niedrig) (Mittel) (Hoch) (Sehr hoch) Drücken Sie die Taste (Ein/Aus). Zu Beginn des Lüfterbetriebs wird START ein Signalton ausgegeben.
- Seite 8 Hochleistungsbetrieb Wenn im Betriebsmodus „Automatik“, „Heizen“, „Trocknen“, „Kühlen“ oder „Lüfter“ die Taste (Hochleistung) • gedrückt wird, läuft die Klimaanlage mit maximaler Leistung. • Im Hochleistungsbetrieb gibt das Innengerät beim Kühlen oder Heizen kalte bzw. warme Luft ab. Drücken Sie während des Betriebs die Taste (Hochleistung).
- Seite 9 FrostWash-Betrieb Am Innenraum-Wärmetauscher anhaftender Staub und Schmutz verursacht Gerüche. Beseitigt wird diese Ursache durch das Einfrieren und Auftauen des Wärmetauschers. FrostWash funktioniert bei Außentemperaturen von 1 °C bis 43 °C und bei einer Raumluftfeuchtigkeit von 30 % bis 70 %. FrostWash-Verfahren wird gedrückt Betrieb wird gestartet...
- Seite 10 Schimmelwächterfunktion Nach der Beendigung des Kühlbetriebs wird der Lüfter des Innengeräts im Heiz- oder Lüftermodus getrocknet, um Schimmelbildung im Innengerät zu verhindern. Die Schimmelwächterfunktion ist etwa 100 Minuten aktiv. - Sie kann keinen Schimmel entfernen und hat keine keimtötende Wirkung. Schimmelwächterfunktion: Ablauf Mehr als 10 Min.
- Seite 11 Eco-Betrieb Energiesparender Betrieb durch Anpassung der Solltemperatur und Begrenzung des maximalen Stromverbrauchs Durch Drücken der Taste (Eco) in den Betriebsmodi „Heizen“, „Automatik“, „Entfeuchten“ oder „Kühlen“ wechselt die Klimaanlage in den Eco-Betrieb. Drücken Sie während des Betriebs die Taste (Eco). • Auf dem Display wird angezeigt.
- Seite 12 „Leise“-Modus Wenn im Betriebsmodus „Automatik“, „Heizen“, „Trocknen“, „Kühlen“ oder „Lüfter“ die Taste (Leise) gedrückt wird, läuft der Lüfter mit leiser Drehzahl weiter: Wenn die Taste (Leise) gedrückt wird, START wird das Symbol auf dem Display angezeigt. Lüfterdrehzahl wechselt zu „leise“ Drücken Sie die Taste (Ein/Aus) oder drücken Sie die Taste...
- Seite 13 Schlummer-Timer-Einstellung Wenn im Betriebsmodus „Automatik“, „Heizen“, „Trocknen“, „Kühlen“ oder „Lüfter“ die Taste (Schlummern) gedrückt wird, ändert das Gerät die Raumtemperatur und drosselt die Lüfterdrehzahl. Betriebsmodus Anzeige Solltemp. -0,5 h -1,0 h -2,0 h-3,0 h..-10,0 h -11,0 h -12,0 h Schlummer-Timer Schlummer-Timer deaktivieren Bei aktiviertem Schlummer-Timer arbeitet das Gerät für die angegebene...
- Seite 14 Anpassen der Richtung des Luftstroms Richten Sie den Luftstrom nach oben oder unten aus. Der Anstellwinkel des horizontalen Luftdeflektors wird automatisch passend zum jeweiligen Betriebsmodus eingestellt. Außerdem kann der Deflektor mit der Taste (Auf/Ab) nach oben und unten geschwenkt werden, bis der gewünschte Winkel erreicht ist. Drücken Sie die Taste (Auf/Ab).
- Seite 15 Initialisierung des integrierten airCloud Home-Moduls Sie können die internen Einstellungen mit der Fernbedienung zurücksetzen (Wiederherstellen der Werkseinstellungen). So stellen Sie die Werkseinstellungen wieder her Nehmen Sie diese Einstellung bei ausgeschalteter Fernbedienung vor. Drücken Sie 3 Sekunden lang gleichzeitig die Tasten (Modus) und (Einschalt-Timer).
- Seite 16 Mein Modus (Programmierung) Verwenden Sie diesen Modus für Ihre persönlichen Komforteinstellungen. „Mein Modus“ kann mit der Fernbedienung eingerichtet werden. Es können bis zu 3 Programme konfiguriert werden. Programmierung von „Mein Modus“ Standardeinstellung von „Mein Modus“ Mein Modus Betriebsmodus Temperatur Lüfterdrehzahl Einschalt-Timer/ Leise Ausschalt-Timer...
- Seite 17 Mein Modus (Programmierung) Programmierung von „Mein Modus“ Einschalt-Timer-Konfiguration auswählen Drücken Sie die Taste (Einschalt-Timer), um die Einschalt-Timer- Konfiguration aufzurufen, während blinkt. Das Symbol blinkt auf dem Display. Die Einstellzeit wechselt in der unten gezeigten Reihenfolge, wenn Sie die Taste drücken. Solltemp.
- Seite 18 Mein Modus („Mein Modus“-Funktion starten und beenden) „Mein Modus“ starten „Mein Modus“ starten Drücken Sie bei laufender Raumklimaanlage die Taste (Mein Modus). Die Raumklimaanlage startet mit „Mein Modus 1“, der in der Fernbedienung hinterlegt ist. Drücken Sie die Taste (Mein Modus) erneut, um zu „Mein Modus 2“ und „Mein Modus 3“...
- Seite 19 Bediensperre Mit der Fernbedienung können die Betriebsmodi „Heizen“ (einschließlich Lüftermodus), „Kühlen“ und „Trocknen“ (einschließlich Lüftermodus) fest eingestellt werden. V orgehensweise zum Sperren des Heizmodus (einschließlich Lüftermodus). Drücken Sie bei ausgeschalteter Fernbedienung 3 Sekunden lang gleichzeitig die Tasten (Modus) und Daraufhin werden ca. 10 Sekunden lang die Symbole angezeigt.
- Seite 20 So setzen Sie die Filteranzeige am Innengerät zurück Die Filteranzeige am Innengerät blinkt gemeinsam mit der Anzeige (abwechselnd 1 Sekunde ein, 4 Sekunden aus). Grund: Der Luftfilter wurde längere Zeit nicht gereinigt. Reinigen Sie den Luftfilter. Zum Zurücksetzen der Filteranzeige drücken Sie im ausgeschalteten Zustand die Taste „Filter“, während Sie die Fernbedienung auf das Innengerät richten.
