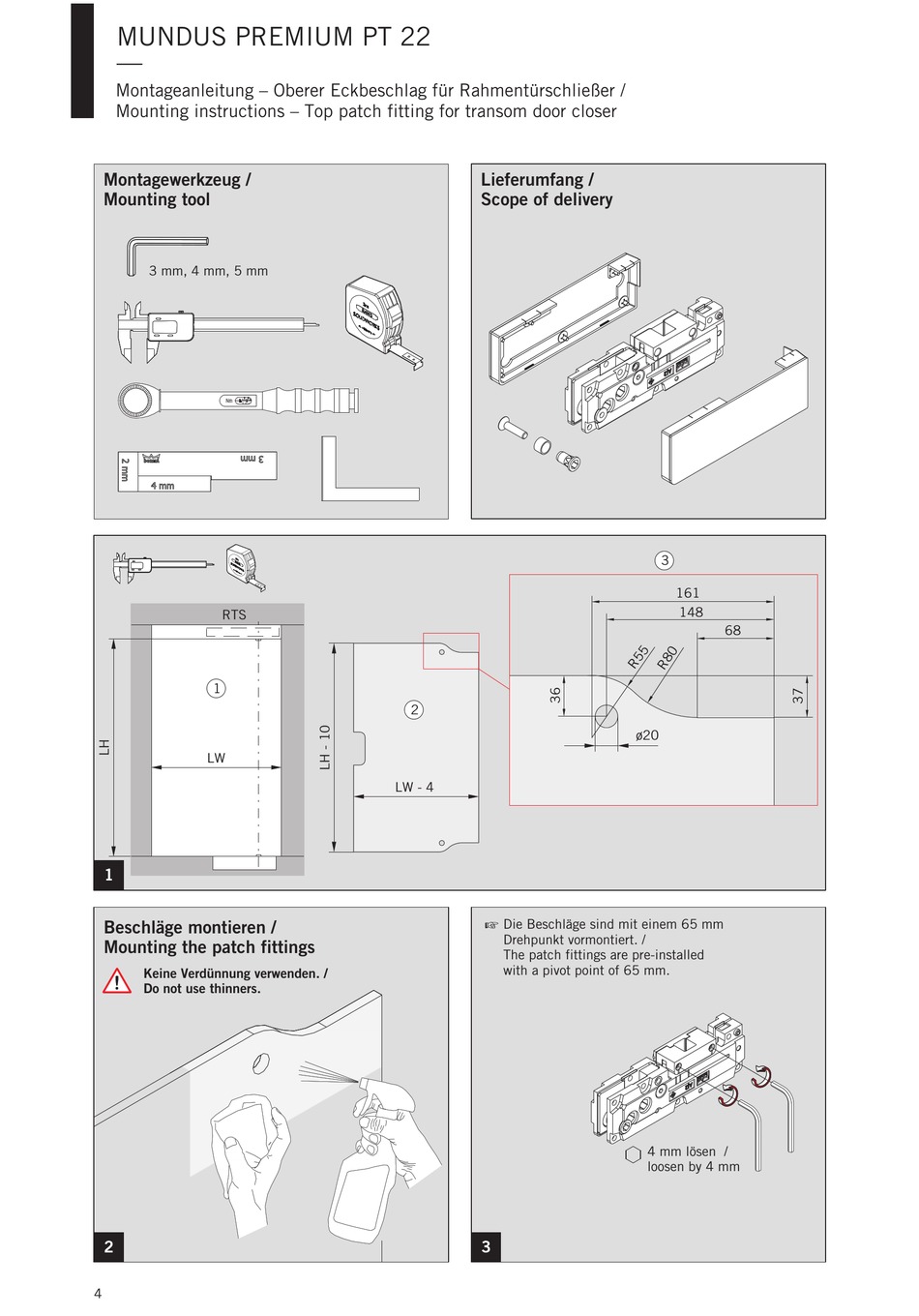

MUNDUS PREMIUM PT 22
—
Montageanleitung – Oberer Eckbeschlag für Rahmentürschließer /
Mounting instructions – Top patch fitting for transom door closer
Montagewerkzeug /
Mounting tool
3 mm, 4 mm, 5 mm
RTS
1
LW
1
Beschläge montieren /
Mounting the patch fittings
Keine Verdünnung verwenden. /
Do not use thinners.
2
4
Lieferumfang /
Scope of delivery
2
LW - 4
+ Die Beschläge sind mit einem 65 mm
Drehpunkt vormontiert. /
The patch fittings are pre-installed
with a pivot point of 65 mm.
3
3
161
148
68
ø20
4 mm lösen /
loosen by 4 mm
