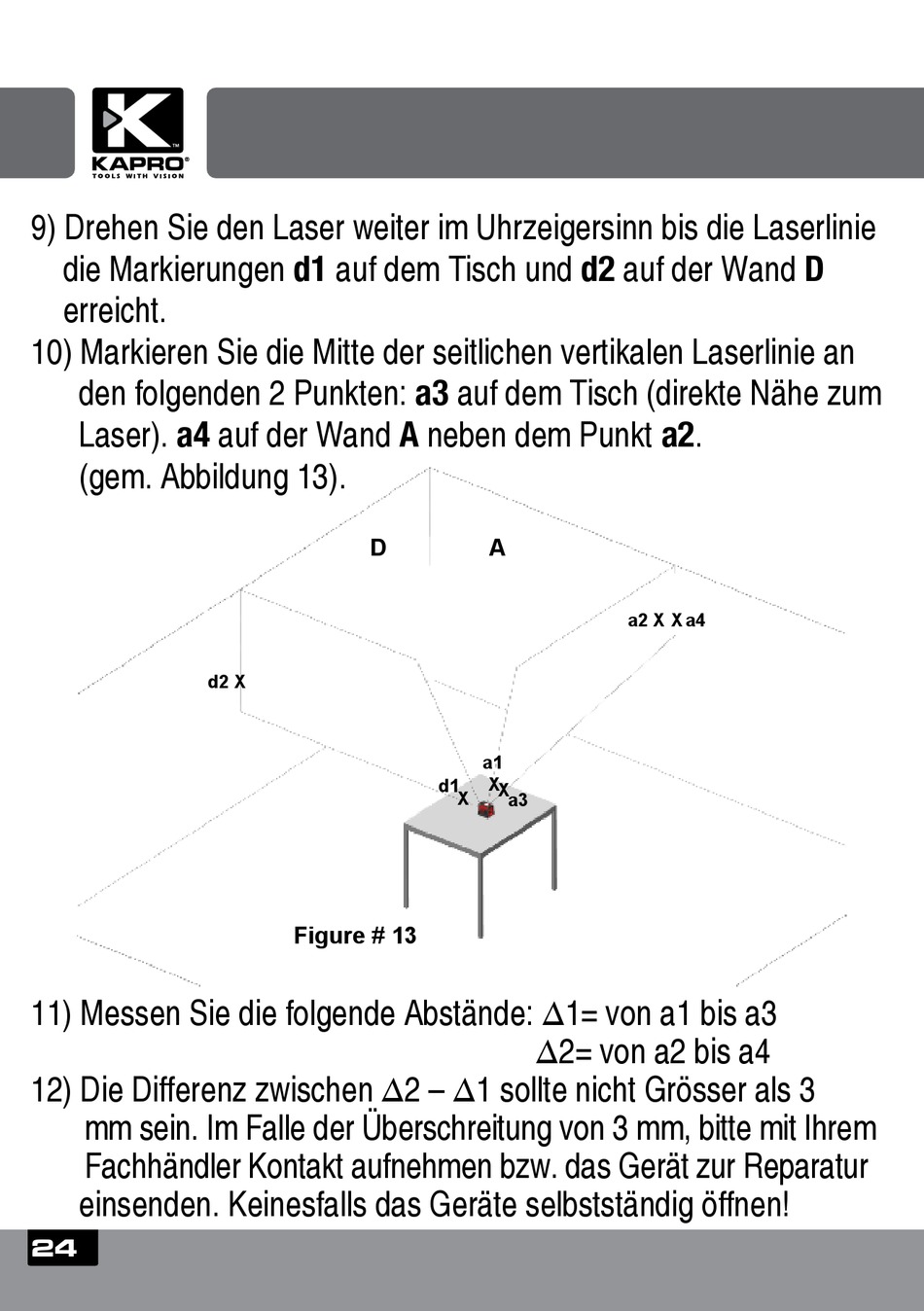

Kapro Prolaser Vector Gebrauchsanleitung Seite 24

9) Drehen Sie den Laser weiter im Uhrzeigersinn bis die Laserlinie
die Markierungen d1 auf dem Tisch und d2 auf der Wand D
erreicht.
10) Markieren Sie die Mitte der seitlichen vertikalen Laserlinie an
den folgenden 2 Punkten: a3 auf dem Tisch (direkte Nähe zum
Laser). a4 auf der Wand A neben dem Punkt a2.
(gem. Abbildung 13).
11) Messen Sie die folgende Abstände: Δ1= von a1 bis a3
12) Die Differenz zwischen Δ2 – Δ1 sollte nicht Grösser als 3
mm sein. Im Falle der Überschreitung von 3 mm, bitte mit Ihrem
Fachhändler Kontakt aufnehmen bzw. das Gerät zur Reparatur
einsenden. Keinesfalls das Geräte selbstständig öffnen!
24
D
d2 X
Figure # 13
A
a1
X X
d1
X
a3
Δ2= von a2 bis a4
a2 X X a4
