Führen Sie den Nietschaft bei ausgefahrenen und geöffneten Niethandgriffen
vollständig in den Nietdorn ein.
•
Setzen Sie den Niet in die Bohrung des Werkstücks und drücken Sie die Griffe
der Nietmaschine zu, um den Niet zu verformen.
•
Wenn der Nietschaft nicht abschert, öffnen Sie die Griffe, schieben Sie den
Niet weiter auf den Schaft und schließen Sie die Griffe wieder.
•
Wenn der Nietschaft abschert, öffnen Sie die Griffe und entfernen Sie den
Schaft aus dem Nietgerät.
2-2
NIETMUTTERN
•
Schrauben Sie das Mundstück für die Blindniete (Abb.2.B) vom Nietkörper ab.
•
Schrauben Sie die Backengehäusebaugruppe (Abb.5) vom Zugstangenkörper
ab (Abb.2.F). 6.2.3. Schrauben Sie die Nietmutter (Abb.3.C) in den
Nietkörper.
•
Schrauben Sie die entsprechende Dornstange (Abb.3.D) in den
Zugstangenkörper. Linksgewinde beachten.
•
Schrauben Sie den entsprechenden Nietdorn (Abb.3.E) in das Mundstück.
•
HINWEIS: Verwenden Sie immer einen Nietdorn und eine Nietdornstange der
gleichen Größe, die durch die Größe der Nietmutter bestimmt wird. Um
sicherzustellen, dass der Mutternniet
•
um den richtigen Betrag komprimiert wird, muss die Höhe des Nietdorns
durch den folgenden Test eingestellt werden.
•
Bereiten Sie eine Probe des Werkstückmaterials mit einem Loch vor, das
etwas größer ist als der Durchmesser des Mutterniets.
•
Schrauben Sie die Nietmutter vollständig auf die Dornstange.
•
Setzen Sie die Nietmutter in das Loch in der Probe und drücken Sie sie nach
unten, so dass der Flansch der Nietmutter fest gegen die Oberfläche der
Probe gedrückt wird.
•
Drücken Sie die Griffe des Nietgerätes zusammen, um die Nietmutter
zusammenzudrücken. Wenn der Niet einen Haltewulst an der Rückseite des
Musters gebildet hat
•

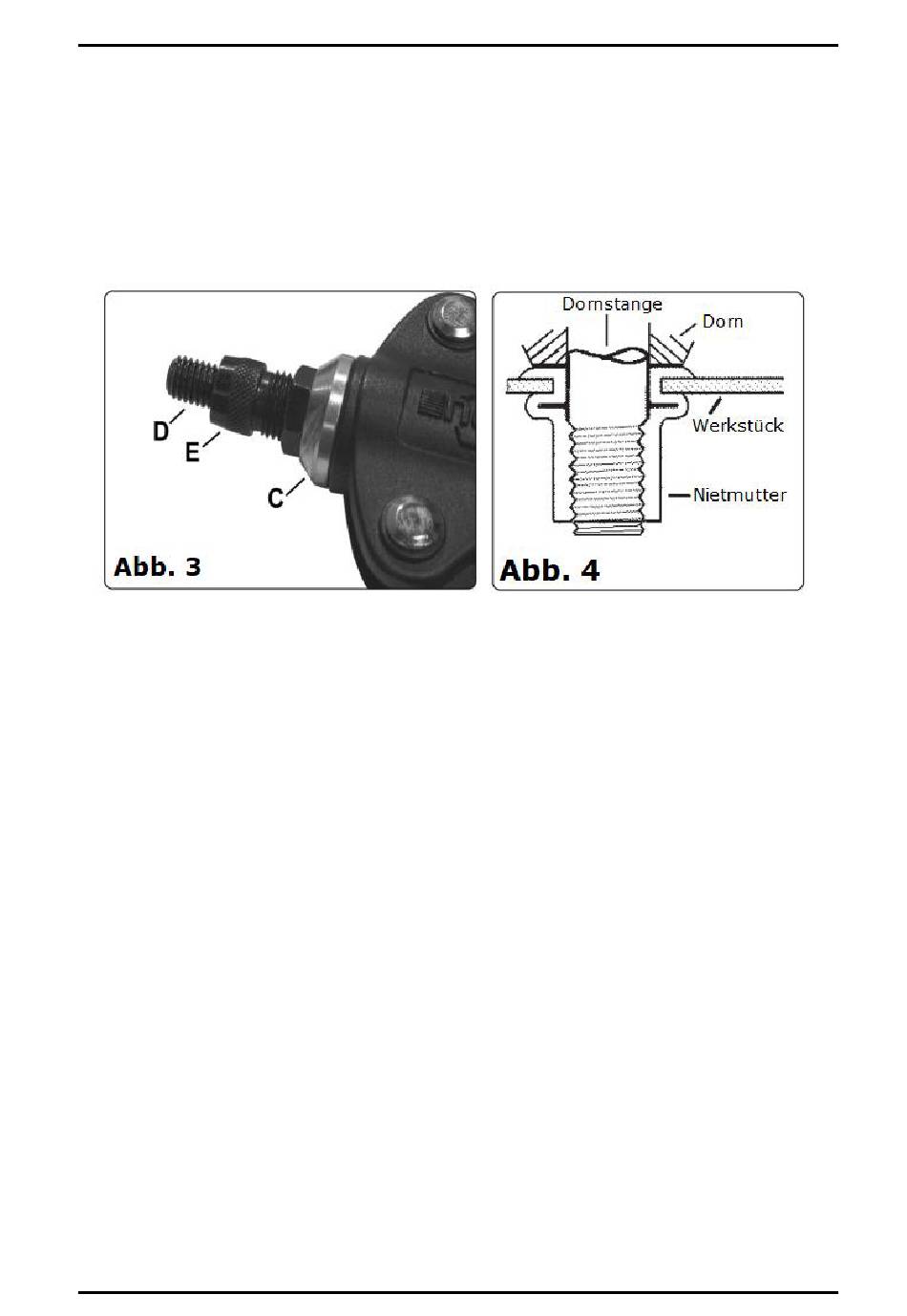

(Abb. 4), halten Sie leichten Druck auf die Griffe und schrauben Sie den
Nietdorn ein (Abb. 3.E), bis die Griffe geschlossen sind. Sichern Sie den
Spanndorn in seiner Position durch
•
Festziehen der Kontermutter. Wenn die Griffe vollständig geschlossen sind,
werden alle folgenden Nieten in gleichem Maße verformt. Die Einstellung gilt
nur
•
Die Einstellung gilt nur für die eine Nietgröße und die eine Werkstückdicke -
der Test muss bei jeder Änderung der Muttergröße und/oder
22039 – MZ 10
SEITE 4 VON 5
