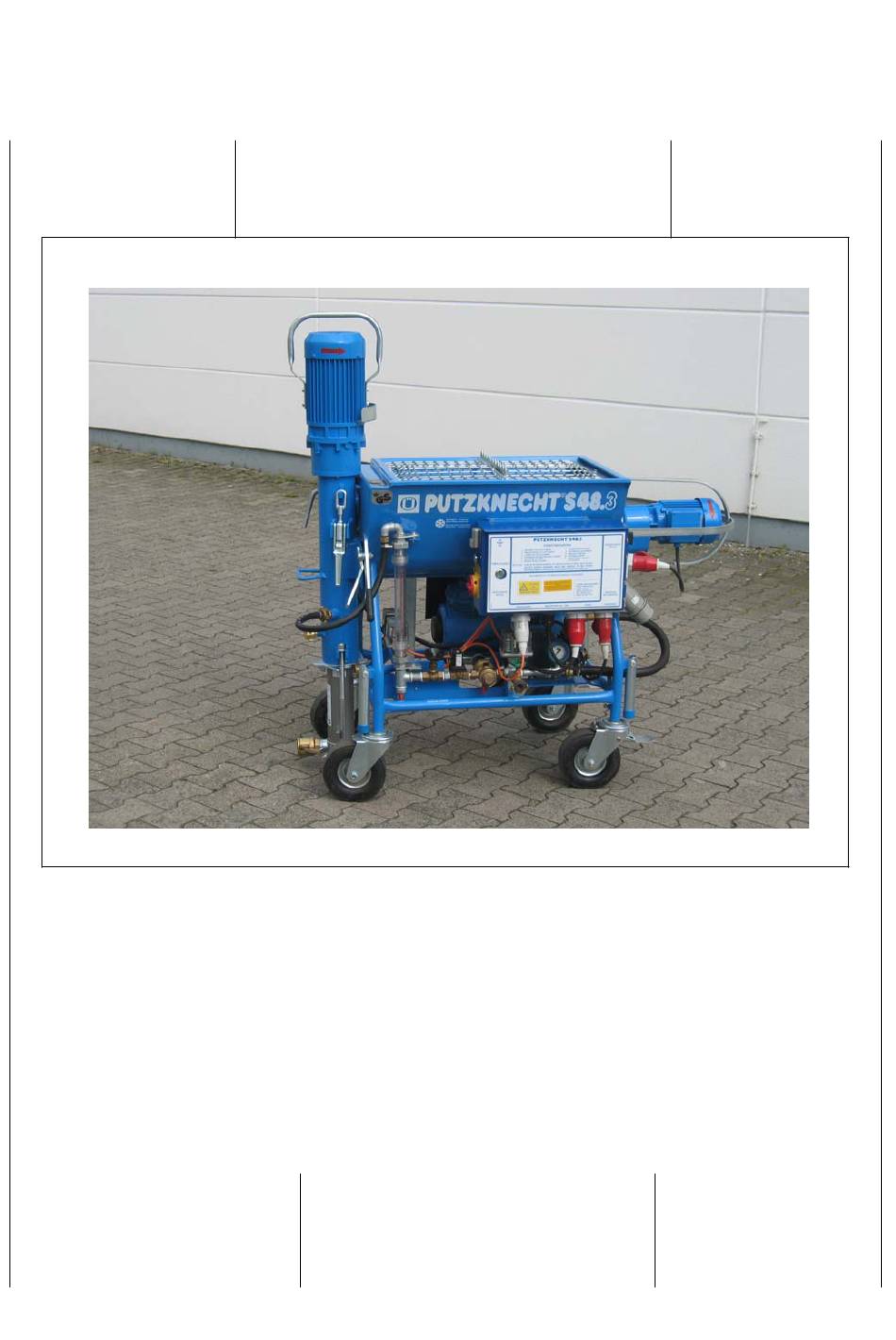

- Seite 1 Uelzener MASCHINEN GMBH Putzknecht s48.3 Putzknecht S48 easy Bedienungsanleitung Part no. : 048.00.100 Stand: 02/07 048.00.400...
- Seite 3 Inhaltsverzeichnis Inhalt Seite Vorwort.....................2 Beschreibung ................3 – 4 Technische Daten ..............4 – 5 Inbetriebnahme ................5 – 8 Arbeitsunterbrechungen ............9 – 10 Wartung und Pflege..............11 – 12 Materialspezifische Maschinenumrüstung......12 – 14 Mörtelschläuche ..............14 – 15 Störungen und deren Behebung ..........15 – 17 Schaltpläne ................18 –...
- Seite 4 VORWORT Wir beglückwünschen Sie zum Kauf Ihrer neuen Mischpumpe PUTZKNECHT S48 Diese Mischpumpe ist eine nach den neuesten Erkenntnissen aus Technik und Praxis überarbeitete Version der seit 25 Jahren erfolgreich und bewährten Mischpumpen- Baureihe PUTZKNECHT S48. Eine gewissenhafte Pflege und richtige Bedienung des PUTZKNECHT S48 sind Voraussetzung für eine stete Einsatzbereitschaft und eine lange Lebensdauer Ihrer Maschine.
- Seite 5 In das untenstehende Feld können Sie die Maschinen- und Motornummern eintragen, damit Sie diese bei Ersatzteilbestellungen zur Hand haben. Viel Erfolg mit Ihrem neuen PUTZKNECHT S48 wünscht Ihnen Ihr PUTZKNECHT Hersteller UELZENER MASCHINEN GmbH Wiesenstrasse 18 D-65843 Sulzbach Maschinennummer: Pumpenmotor-Nummer: Förderschneckenmotor-Nummer:...
- Seite 6 BESCHREIBUNG Der PUTZKNECHT S48 ist eine nach den modernsten Erkenntnissen und unter Berücksichtigung neuesten Sicherheitsbestimmungen verbesserte Mischpumpenversion aus der erfolgreichen Baureihe PUTZKNECHT S48 und wird für die problemlose Verarbeitung von allen maschinengängigen Werkstrockenmörteln eingesetzt. Die robuste und einfache Bauweise, die service- und bedienungsfreundliche Anordnung aller Aggregate sowie die sprichwörtliche Zuverlässigkeit sind eine der wesentlichen Merkmale des PUTZKNECHT S48.
- Seite 7 Arbeitsunterbrechungen den Kompressor abschaltet. Eine in der Steuerung eingebaute Drehrichtungsautomatik sorgt dafür, dass die Antriebsmotoren des PUTZKNECHT S48.3 stets die richtige Drehrichtung haben. Ein zusätzlicher Schalter ermöglicht, dass der Pumpenmotor, z. B. zur Druckentlastung im Mörtelschlauch, kurzzeitig rückwärts laufen kann.
- Seite 8 PUTZKNECHT S48 easy PUTZKNECHT S48.3 Wasserpumpe angebaut Nein Einwurfhöhe 1010 mm 1010 mm Breite 660 mm 660 mm Länge 1420 mm 1420 mm Gesamthöhe 1540 mm 1540 mm Gewicht 210 kg 222 kg Trockenmörtelvorrat 92 l 92 l * von Materialtyp, Konsistenz und Schlauchlänge abhängig. Durch die Verwendung anderer Schneckenpumpen können Leistungen von 5 –...
- Seite 9 Die Drehrichtung der Motoren wird wie folgt geprüft: -Hauptschalter einschalten -Pumpentaster einschalten -Die Drehrichtung des Pumpenmotors muss mit dem Pfeil auf der Lüfterabdeckung des Pumpenmotors übereinstimmen. Bei falscher Drehrichtung: Wendeschalter umschalten Der PUTZKNECHT S48.3 ist mit einer Drehrichtungs-Automatik ausgerüstet. Dadurch muss Gegensatz anderen S48-Modellen keine Drehrichtungsprüfung bzw.
- Seite 10 Wasserarmaturen entlüften Dazu wird der Mischwasserschlauch vom Mischrohr abgekuppelt und in einen Eimer gehängt. Durch die Betätigung des Wasservorlauf-Tasters lässt man so lange das Wasser laufen, bis keine Luftblasen mehr im Durchflussmessgerät zu erkennen sind. Wasserdosierung einstellen Gleich nach der Entlüftung der Wasserarmatur wird zweckmäßigerweise der gewünschte Wasserbedarf bei gedrücktem Wasservorlauftaster eingestellt.
- Seite 11 PUTZKNECHT S48 einsatzbereit und kann durch Öffnen oder Schließen des Lufthahns am Spritzgerät ein- bzw. ausgeschaltet werden. Hinweis: Die Modelle PUTZKNECHT S48 easy und PUTZKNECHT S48.3 sind mit einer Kompressor-Endabschaltung ausgestattet. Diese bewirkt, dass sich der Kompressor nach Erreichen des zur Pumpenabschaltung erforderlichen Druckes im Luftschlauch automatisch abschaltet.
- Seite 12 ARBEITSUNTERBRECHUNGEN Kurze Arbeitsunterbrechungen Bei kurzen Arbeitsunterbrechungen, die unter der Abbindzeit des Mörtels liegen (bis ca. 20 Min.), z. B. um die Maschine in einen anderen Raum zu bringen, genügt es, wenn die Maschine nur über die Fernsteuerung ausgeschaltet wird. Zur zusätzlichen Sicherheit wird danach noch der Hauptschalter ausgeschaltet und - damit keine Feuchtigkeit aus der Mischkammer in den Trockenmörtelbehälter gelangt - der Materialschieber geschlossen.
- Seite 13 Dadurch werden Störungen, die durch diese Fremdstoffe verursacht werden können, vermieden. 2.10 Nachdem die Luftdüse aus dem Spritzgerät gezogen wurde, kann die Schwammkugel entnommen werden. Die Luftdüse ist nun an den Wasserzapfhahn anzukuppeln und bei leicht fließendem Wasser mit einem Stichling zu reinigen. Das Spritzgerät selbst ist mit Wasser zu reinigen, wobei darauf zu achten ist, dass der Sitz für die Mörteldüse vollkommen sauber ist, damit die Mörteldüse auch gut sitzt und nicht durch den Mörteldruck vom...
- Seite 14 WARTUNG UND PFLEGE Der PUTZKNECHT S48 ist weitestgehend wartungsfrei. Für eine einwandfreie Funktion sollten jedoch die Mischkammer, die Mischwelle, die Förderschnecke, der Vorratsbehälter und das das Entlüftungsloch im Mischrohr und im Trockenbehälter oberhalb des Materialeintrittes stets frei von verhärteten Mörtelresten sein. Das Messinglager für die Förderschnecke darf auf keinen Fall gefettet oder mit Wasser benetzt werden.
- Seite 15 Das Schutzgitter über dem Trockenmörtelbehälter muss fest verschraubt sein. Mischrohr, Motorklappe und Förderschneckenmotor müssen fest geschlossen bzw. mit dem Maschinengestell verschraubt sein. Bei allen Wartungs- und Reparaturarbeiten muss sichergestellt werden, dass die Maschine nicht unerwartet anläuft (Netzstecker ziehen!). MATERIALSPEZIFISCHE MASCHINENUMRÜSTUNG Der PUTZKNECHT S48 ist für die Verarbeitung von allen maschinengängigen Werkstrockenmörtel entwickelt.
- Seite 16 EPS-Dämmputze Bei der Dämmputzverarbeitung wird ein Behälteraufsatz, der das Vorratsvolumen um ca. 100 Liter vergrößert, auf den Vorratsbehälter aufgesetzt. (Artikel-Nr. 048.09.145). In das Mischrohr ist unbedingt die Dämmputz-Mischwelle einzusetzen, da es sonst zu Entmischungen kommt. Wie bei der Unterputzverarbeitung sind der Pumpeneinsatz UE8, ein Pumpenabgang mit Anschlusskupplung SKM35 und dickere Mörtelschläuche zu verwenden.
- Seite 17 Insbesondere wenn ein feinkörniges Spritzbild erzeugt werden soll, das keine Nachbearbeitung zulässt, ist oft die von dem Membrankompressor erzeugte Spritzluft zu wenig. Zum "Ansprühen" solcher Spritzbilder sind ca. 400 - 500 l/h Spritzluft erforderlich, die durch die Verwendung eines starken Kompressors oder durch die Zuschaltung eines weiteren Membrankompressors erzielt werden.
- Seite 18 11. Bei schwergängigem Mörtel und der Verwendung mehrerer Schlauchstücke sind die einzelnen Schlauchlängen erst aneinander zu kuppeln, wenn der Mörtel durch das vorhergehende Schlauchstück gefördert wurde. 12. Nachdem der Mörtel aus dem Spritzgerät austritt, wird ggf. nochmals eine Nachregulierung der Mörtelkonsistenz erforderlich. Dabei ist darauf zu achten, dass die Wassermenge nur langsam reduziert wird, da die Konsistenzveränderung aufgrund der Schlauchlänge erst nach einiger Zeit zu bemerken ist.
- Seite 19 Förderschnecke bleibt Motorschutzschalter hat Nach Störungsbeseitigung Motorschutzschalter während der Arbeit stehen angesprochen, weil: wieder eindrücken. 1. Lagerbuchse defekt 6.1 Lagerbuchse durch neue ersetzen. 2. Fremdkörper blockiert 6.2 Fremdkörper aus dem Vorratsbehälter entfernen. die Förderschnecke. Maschine bleibt während 1. Stromausfall 7.1 Stromversorgung wieder herstellen und Maschine der Arbeit stehen bzw.
- Seite 20 Wasser steigt bei stehen- 1. Funktion des Magnetventils 12.1Magnetventiloberteil losschrauben und vorsichtig der Maschine im Misch- gestört. (wegen vorgespannter Feder) abnehmen. rohr an Steuerbohrung und Membrane reinigen und Magnetventil wieder zusammenbauen. Maschine lässt sich nicht über 1. Luftschlauch undicht. 13.1Luftschlauch und Kupplungsverbindungen auf pneumatische Steuerung ab- Undichtigkeit prüfen und defekte Teile aus- schalten...
