Externe Anzeigeleuchten und Bedienelemente
In Abbildung 2 werden die externen Anzeigeleuchten und Bedienelemente des
CX Print Server dargestellt.

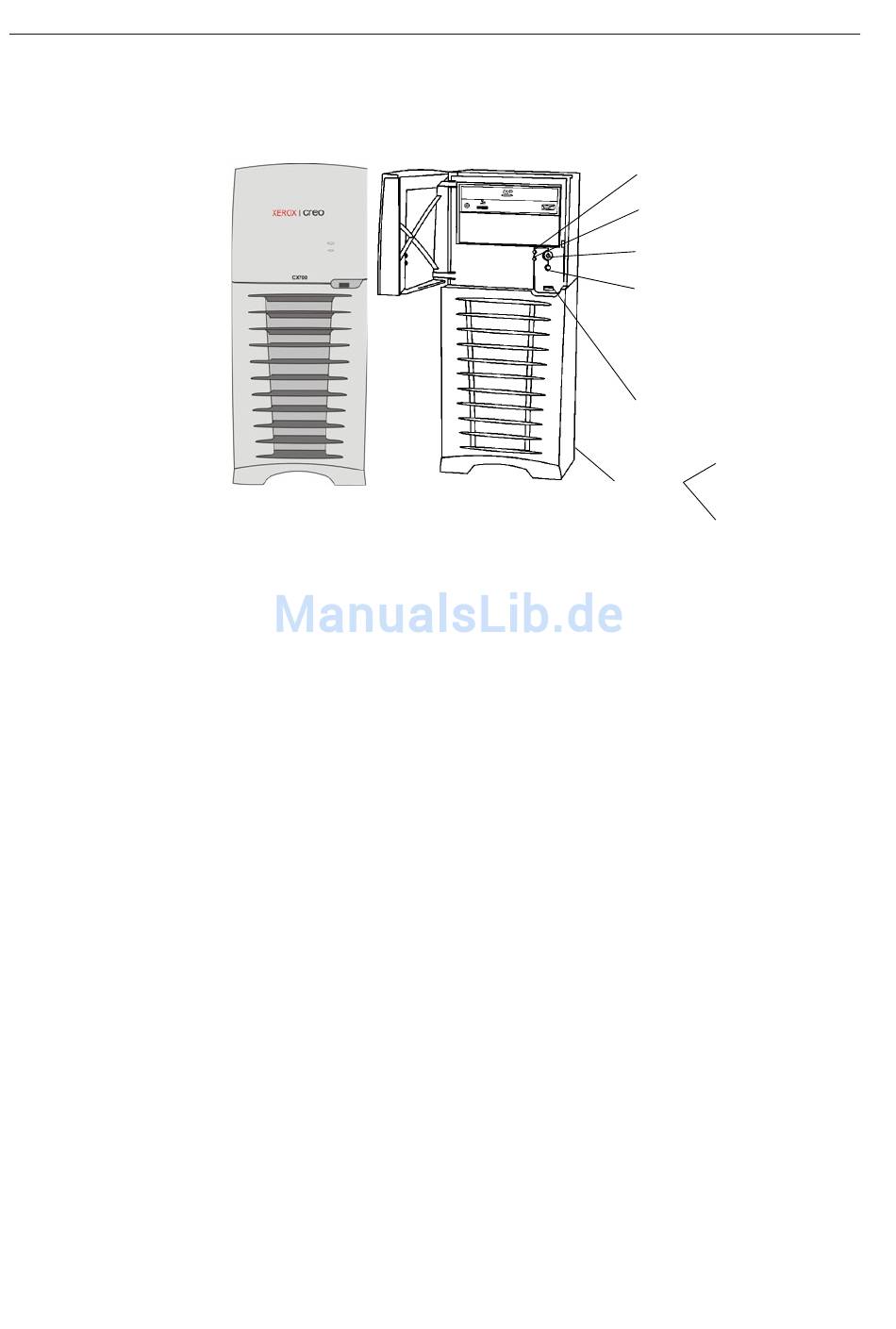

Abbildung 2: Externe Bedienelemente und Anzeigeleuchten
In der folgenden Auflistung werden die Funktionen der externen Anzeigeleuchten
und Bedienelemente beschrieben:
•
Strom-Anzeigeleuchte: Leuchtet grün, während der CX Print Server
eingeschaltet ist.
•
Anzeigeleuchte für Festplattenaktivität: Blinkt orange, wenn ein
Festplattenlaufwerk verwendet wird.
•
Netzschalter: Mit ihr wird der CX Print Server ein- und ausgeschaltet.
•
Reset-Taste: Mit ihr wird der CX Print Server neu gestartet.
•
USB-Anschluss: Dient zum Anschließen von USB-Geräten an den Server.
•
Anzeigeleuchte für Ethernet-Verbindungsstatus: Gibt an, dass am Ethernet-
Anschluss eine aktive Verbindung vorhanden ist.
•
Anzeigeleuchte für Sende-/Empfangsaktivität über Ethernet: Zeigt an, dass
eine aktive Verbindung zwischen Server und Netzwerk besteht.
CX Print Server Kurzanleitung für den Netzwerkanschluss
Strom-Anzeigeleuchte (grün)
Anzeigeleuchte für
Festplattenaktivität (orange)
Netzschalter
Reset-Taste
USB-Anschluss
LED für Ethernet-
Verbindungsstatus
Rückseite
LED für Sende-/
Empfangsaktivität
über Ethernet
