Verwendungsbereich
Verwendungsbereich
Die SYRobloc Plus-Sicherheitsgruppen 24.2
und 25.2 dienen der Absicherung geschlos-
sener Trinkwassererwärmer (TWE) (DN 15
bis max. 200l, DN 20 bis max. 1000l Inhalt),
entsprechend DIN 1988 und DIN 4753, Teil 1.
Die Sicherheitsgruppen enthalten alle nach
DIN 1988 zur eingangsseitigen Ausrüstung
von TWE vorgeschriebenen Bauelemente.
Ausführung
Ausführung
Die Sicherheitsgruppe 24.2 beinhaltet eine
Absperrung einen Rückflussverhinderer, ein
Sicherheitsventil mit Edelstahlsitz und einen
Ablauftrichter.
Die Sicherheitsgruppe DN 20 beinhaltet zu-
sätzlich eine in die Absperung integrierte
Prüfmöglichkeit für den Rückflussverhinderer
und eine zweite Absperrung.
Die Sicherheitsgruppe 25.2 verfügt zusätz-
lich über einen Druckminderer.
Montage
Montage
Die Sicherheitsgruppe wird in die Zuleitung
zum TWE eingebaut.
Vor dem Einbau Leitungen gut durchspülen.
Achtung: Beachten Sie unbedingt die
Achtung: Beachten Sie unbedingt die
Fließrichtung. Die Fließrichtung ist durch
Fließrichtung. Die Fließrichtung ist durch
einen Pfeil auf dem Gehäuse gekenn-
einen Pfeil auf dem Gehäuse gekenn-
zeichnet.
zeichnet.
Die Gruppe kann als Eck- und Durchgangs-
form in waagerechte und senkrechte Lei-
tungen eingebaut werden.
Das Membran-Sicherheitsventil ist zur An-
passung an unterschiedliche Einbauverhält-
nisse um 360° drehbar, umsetzbar und aus-
tauschbar. Die Ablaufleitung ist gemäß DIN
1988, 2 (4.3.4.1.1) auszuführen.
2
Der Trichter ist mit einer Klemmringver-
schraubung am Sicherheitsventil montiert. Er
ist drehbar und passt durch seine Teleskop-
verlängerung in jede Einbausituation.
Der Trichter muss unbedingt mit dem Abwas-
seranschluss verbunden werden.

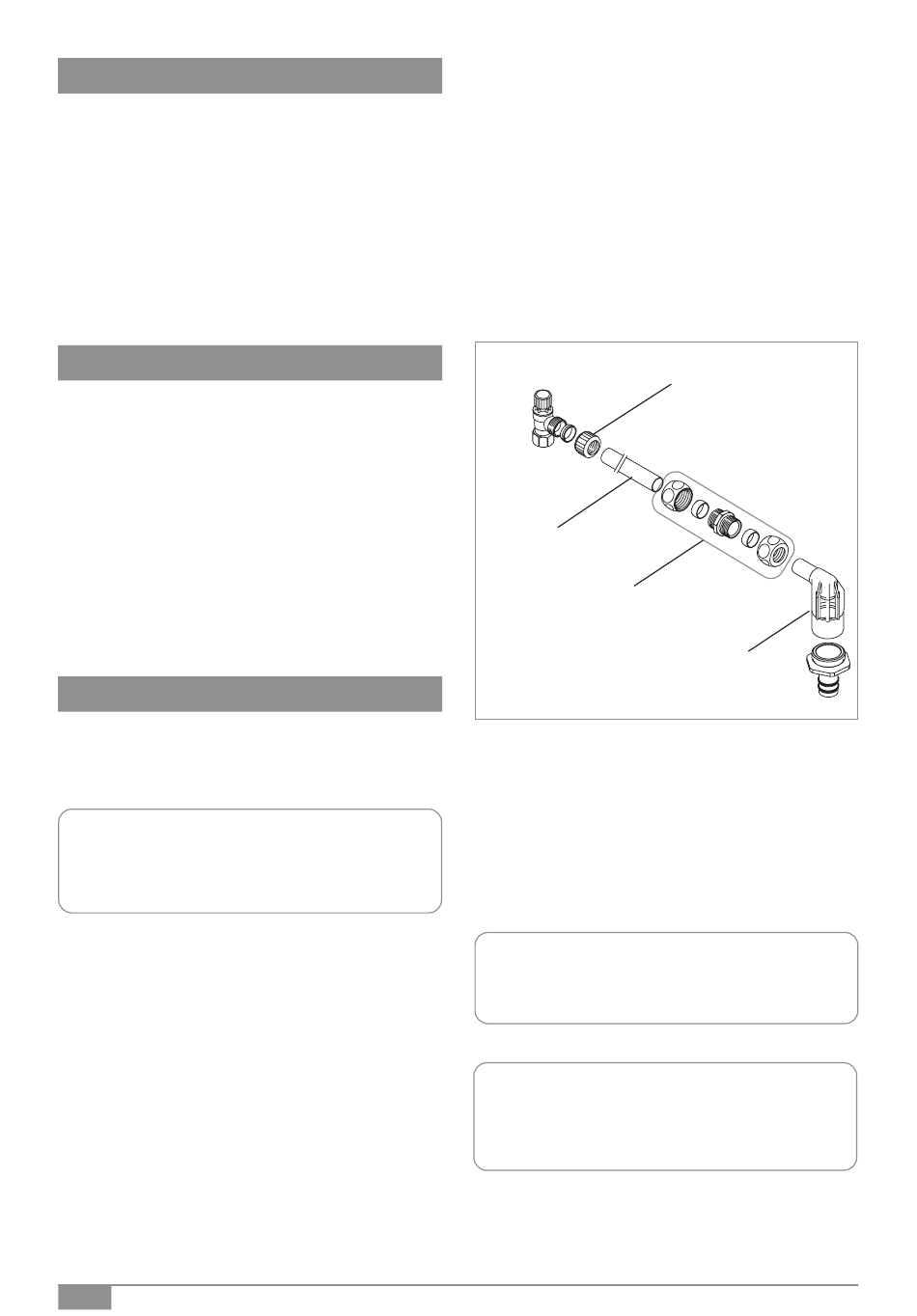

Mit einem Kupferrohr 22 mm und einer
Klemmringverschraubung kann der Ablauf-
trichter zusätzlich verlängert werden.
Klemmringverschraubung
Kupferrohr 22 mm
(bauseits)
Klemmringverschraubung
22 mm (bauseits)
Montage der Sicherheitsgruppe in der
Montage der Sicherheitsgruppe in der
Eckform:
Eckform:
Lösen Sie die Überwurfmutter am Sicher-
heitsventil. Nehmen Sie das Sicherheitsventil
komplett mit Verschraubung ab und tauschen
Sie es mit der Ausgangsverschraubung.
Verschraubung des Sicherheitsventils fest
Verschraubung des Sicherheitsventils fest
anziehen. Auch im festverschraubten Zu-
anziehen. Auch im festverschraubten Zu-
stand bleibt das Sicherheitsventil drehbar.
stand bleibt das Sicherheitsventil drehbar.
Achtung: Nach DIN 1988, Teil 2 dürfen sich
Achtung: Nach DIN 1988, Teil 2 dürfen sich
zwischen dem Sicherheitsventil und dem
zwischen dem Sicherheitsventil und dem
Trinkwassererwärmer keine Absperrungen,
Trinkwassererwärmer keine Absperrungen,
Verengungen und Siebe befinden.
Verengungen und Siebe befinden.
Ablauftrichter
