Verwandte Anleitungen für Ropox Mobilio
Inhaltszusammenfassung für Ropox Mobilio

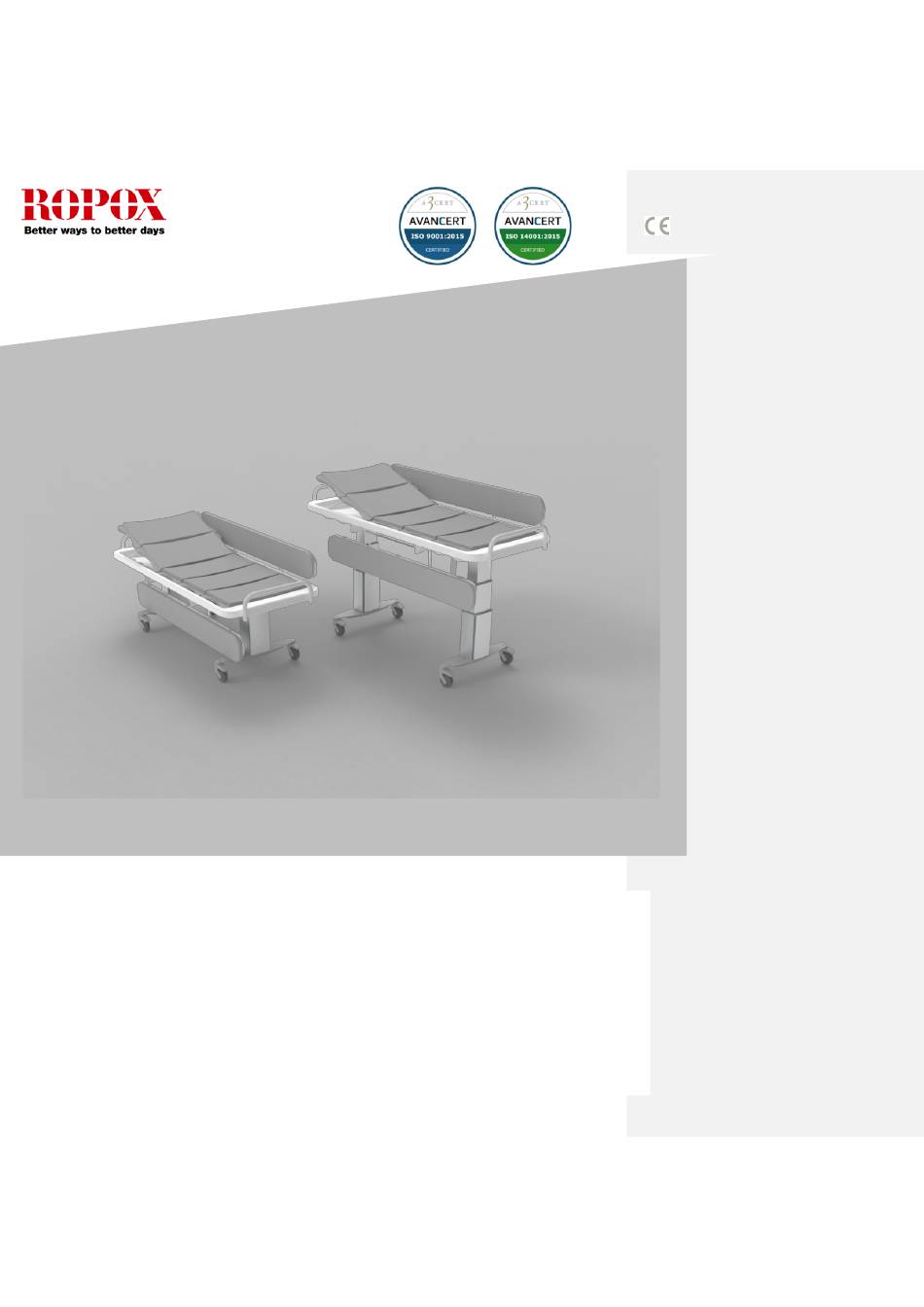

- Seite 1 Ropox Mobilio Duschliege Benutzerhandbuch Verbleibt beim Produkt TF 200.0003_DE / Rev 06 / Datum 01-06-2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärung ............................4 Sicherheit ..............................4 Produktkennzeichnung ......................6 Allgemeine Auskünfte ..........................7 3.1 Produktinformation ........................7 3.2 Bestimmungsgemäße Verwendung ....................8 3.3 Geeignete Operatoren ........................8 3.4 Bekannte Kontraindikationen ......................9 3.5 Maßzeichnungen ........................... 9 Gebrauchsanweisungen ........................10 Montage des Produkts ...................... - Seite 3 10.5 RF-mobile Ausrüstung ......................21 10.6 Einhaltung der Emissions- und Immunitätsnorm ..............21 10.6.1 Emissionsklasse und -Gruppe .................... 21 10.6.2 Immunitätstestebene ......................22 11. Reklamation ............................23 TF 200.0003_DE...
-
Seite 4: Symbolerklärung
1. Symbolerklärung Warnung! Indikation einer potenziell gefährlichen Situation. Wenn nicht vermieden, kann diese schwere Verletzungen oder den Tod zur Folge haben. Vorsichtig! Indikation einer potenziell gefährlichen Situation, die leichte oder moderate Verletzungen zur Folge haben kann. Das Symbol wird auch zur Warnung vor falscher Verwendung benutzt. - Seite 5 Produkts nicht beeinträchtigt ist. Reparaturen, Demontage, Montage, individuelle Hinzufügungen, Einstellungen oder Änderungen des Produkts dürfen nur gemäß dieser Anleitung und von Ropox qualifiziertem Personal ausgeführt werden. Wenn das Produkt von einem Patienten benutzt wird, dürfen keine Reparaturen oder Wartung ausgeführt werden.
-
Seite 6: Produktkennzeichnung
2.1 Produktkennzeichnung Ropox Mobilio Bruseleje 178x76cm Elektrisk højdejusterbar 40 cm, 59-99cm Dieses Produkt hat eine CE-Kennzeichnung und entspricht: Der europäischen Verordnung über Medizinprodukte (EU) 2017/745 In Bezug auf die Richtlinie 2006/42/EG des Europäischen Parlaments und des Rates über Maschinen Der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates, RoHS Ferner entspricht das Produkt: EU-Richtlinie 93/42/EWG für Medizinprodukte, einschl. -
Seite 7: Allgemeine Auskünfte
Hersteller Ropox A/S Ringstedgade 221, DK-4700 Naestved +45 55 75 05 00 E-Mail: Info@ropox.com Varianten Warennummer Modell Konfiguration 40-31406-1 Mobilio Duschliege 146x76 cm Standard 40-31410-1 Mobilio Duschliege 178x76 cm abschließbare 40-31411-1 Mobilio Duschliege 210x76 cm Räder, 2x Schutzgitter mit Kissen... -
Seite 8: Bestimmungsgemäße Verwendung
40-25038-9 3.2 Bestimmungsgemäße Verwendung Mobilio ist eine mobile höhenverstellbare Duschliege zur Pflege und Duschen von Kindern und Erwachsenen von bis zu 200 kg. Die mobile Duschliege ist für die Verwendung in privaten Wohnungen, Institutionen und Tageseinrichtungen für Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder für ähnliche Institutionen vorgesehen. -
Seite 9: Bekannte Kontraindikationen
3.4 Bekannte Kontraindikationen Es gibt keine bekannten Kontraindikationen für dieses Produkt. 3.5 Maßzeichnungen TF 200.0003_DE... -
Seite 10: Gebrauchsanweisungen
4. Gebrauchsanweisungen 4.1 Montage des Produkts 4.1.1 Montage der Beine Die Beine mit den 8x mitgelieferten M8 Schrauben montieren. Es empfiehlt sich, die 4 Bolzen über Kreuz anzuziehen. Achtung! Verschlussscheiben müssen verwendet werden! Jeden Bolzen mit 12Nm anziehen! 4.1.2 Anschluss der Kabel im Schaltkasten Die Kabel gemäß... -
Seite 11: Bedienung Des Produkts
4.2 Bedienung des Produkts Warnung! Vor Gebrauch immer dafür sorgen, dass sich das Leitungskabel und Handbedienungskabel ungehindert bewegen können, ohne eingeklemmt zu werden, oder dass das Produkt infolge der Bewegung abgebrochen wird. Vorsichtig! Beim Anschluss an das Stromnetz ist das Produkt zweckmäßig im Verhältnis zum Stecker anzubringen, so dass der Benutzer das Produkt im Notfall abkoppeln kann. -
Seite 12: Verwendung Des Schutzgitters
Zentralbremssystem (Zubehör) 4.2.3 Verwendung des Schutzgitters Als Standard wird Mobilio Duschliege mit Schutzgitter geliefert. Zur Bedienung des Schutzgitters ist das Auslösekabel unter der Tischplatte zu ziehen, so dass der Verschlussmechanismus freigegeben wird. Danach lässt sich das Schutzgitter zur gewünschten Konfiguration drehen. -
Seite 13: Betriebstemperatur
+50° C ohne Batterie 3 Stunden 4.3 Installation der Batterie Mobilio wird ohne Backup-Batterie geliefert. Diese lässt sich als Zubehör bestellen. Bei der Bestellung einer Batterie ist diese Warennummer anzugeben: 40-30762 Achtung! Bei der Installation der Batterie muss folgende Installationsanleitung enthalten werden. -
Seite 14: Aufladen Der Batterie
BA19 Batterie CO61 Schaltkasten 4.3.3 Aufladen der Batterie Die Batterie wird automatisch durch ein eingebautes Ladegerät geladen, wenn das Produkt mit dem Stromnetz verbunden ist. Eine Vollladung dauert etwa 6 Stunden und wird durch die LED der Batterie angezeigt. Betriebsanzeige Dauerhaft gelb Batterie lädt (Batterie nicht betriebsbereit) Keine LED leuchtet... -
Seite 15: Elektrisches Blockdiagramm
4.4 Elektrisches Blockdiagramm Strom 100-240V AC Batterie (Zubehör) Schaltkasten Hebesäule Hebesäule Handbedieneinheit 5. Reinigung Reinigung kann mit lauwarmem Wasser und einem Universalputzmittel/Desinfektionsmittel erfolgen. Verwenden Sie ein ausgewrungenes Tuch oder einen weichen Schwamm zum Abwaschen des Produkts. Das Produkt mit einem Tuch abwischen. Reinigung von Lamellen Kalkablagerungen auf Lamellen werden mit einem handelsüblichen Reinigungsmittel für Badezimmer entfernt. -
Seite 16: Service Und Wartung
Fehlende Einhaltung der regelmäßigen Wartung kann die Funktion und Sicherheit des Produkts beeinträchtigen. Achtung! Ropox stellt Teilelisten und Schaltpläne für außergewöhnliche Wartungs- und Reparaturarbeiten zur Verfügung, die über die in diesem Handbuch beschriebenen hinausgehen. Reparaturen, die über die in diesem Handbuch beschriebenen hinausgehen, dürfen nur von Ropox-Wartungspersonal durchgeführt werden. -
Seite 17: Batteriewechsel
Achtung! Batteriewechsel muss mindestens jedes 4. Jahr erfolgen. 6.4 Fehlersuche Beobachtung/Problem Folgendes prüfen/Abhilfe: Die Mobilio Duschliege bewegt sich bei Betätigung 1. Das Produkt ist an 230V angeschlossen, der Handbedienung nicht auf- oder abwärts. und der LED-Anzeiger des Schaltkastens leuchtet grün. -
Seite 18: Ersatzteile
8. Ersatzteile Name Warennummer Bremsräder einschl. Bolzen 40-30200-1 Flex. Ablaufschlauch ø40/40 Stutzen 97001159 Schaltkasten CO61 97001720 Lamellen 40-25030-2 Motorkabel 97001724 Handbedieneinheit 97001655 Netzkabel 97000427 Hebesäule 40-31201-1 Name 40-31406 40-31410 40-31411 Schutzgitter 40-31196-1 40-31197-1 40-31197-1 Kommenterede [JG1]: Hvad med nr. 9 – findes det ikke? komplett* Einzelteile für 40-30198-1... -
Seite 19: Zubehör
Nur Ersatzteile und Zubehör verwenden, die für das Produkt vorgesehen sind. 9.1 Batterie Mobilio kann von einer Backup-Batterie betrieben werden, die entweder gesondert oder als montiert bestellt werden kann. Immer die Anweisungen für korrekten Gebrauch und korrekte Installation beachten, vgl. 4.3. -
Seite 20: Zentralbremssystem
9.2 Zentralbremssystem Warennummer Größe Anzahl 40-30765-2 L= 146 cm 40-30764-2 L= 178 cm 40-30766-2 L= 210 cm 9.3 Rückenstütze (Nach/Fabrik) Nachgeliefert, einschl. 2 zusätzlicher Lamellen. Von der Fabrik montiert. Warennummer: 40-25031 Warennummer: 40-25032 9.4 Schutzgitter für Bettgiebel Warennummer: 40-25038 10. Elektromagnetische Kompatibilität 10.1 Geeignete Umgebungen Das Produkt eignet sich für den Gebrauch in privaten Wohnungen, Institutionen und Tageseinrichtungen für... -
Seite 21: Essenzielle Leistung
10.2 Essenzielle Leistung Die Einheit hat keine essenzielle Leistung. Im Fall von Verlust oder Verringerung der Leistung kann der Benutzer immer noch zum und weg vom Produkt kommen. 10.3 Angrenzende und gestapelte Verwendung Warnung! Die Verwendung dieser Ausrüstung neben oder gestapelt mit anderen Geräten ist zu vermeiden, da dies falschen Betrieb verursachen kann. -
Seite 22: Immunitätstestebene
10.6.2 Immunitätstestebene Phänomen Testmethode Immunitätstestebene Electrostatic discharge +/- 8 kV contact EN 61000-4-2 immunity +/- 2, 4, 8, 15 kV air +/- 8 kV contact, Electrostatic discharge +/- 2, 4, 8, 15 kV air immunity – I/O EN 61000-4-2 Connectors shall be tested. SIO/SOP ports Do not test pins, as they cannot be contacted or touched, under conditions of intended use. -
Seite 23: Reklamation
11. Reklamation Siehe Allgemeine Verkaufs- und Lieferbedingungen auf www.ropox.dk ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 E-mail: info@ropox.dk www.ropox.dk TF 200.0003_DE...
