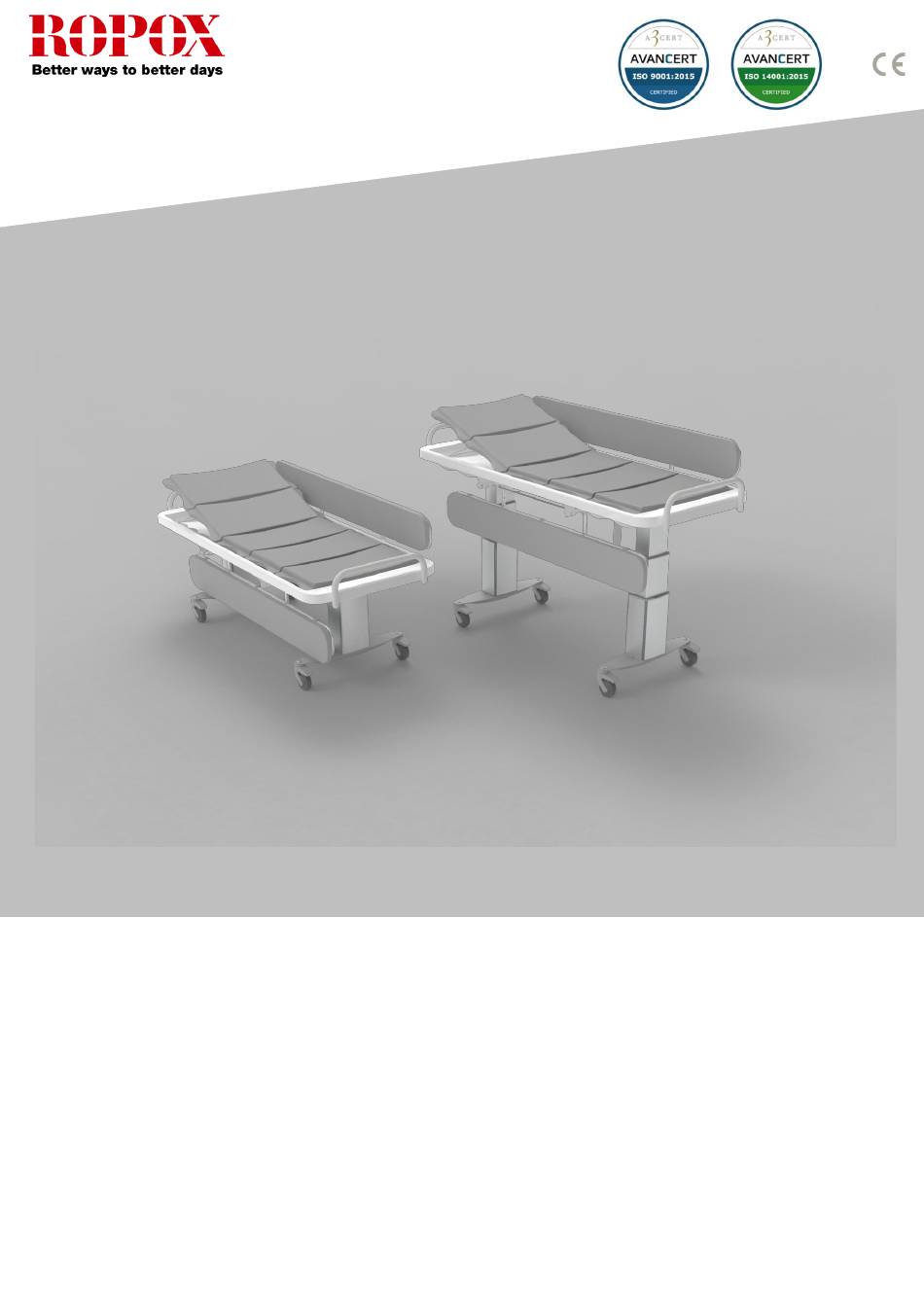

- Seite 1 Ropox Mobilio Duschbett Benutzerhandbuch Verbleibt beim Kunden! PDF6217 / Rev002...
-
Seite 2: Inhaltsverzeichnis
PDF6217 / Rev001 Inhaltsverzeichnis Symbolerklärung ..........................3 Sicherheit ............................4 Produktkennzeichnung ......................6 Allgemeine Anforderungen ........................ 7 3.1 Produktinformation ........................7 3.2 Bestimmte Verwendung ......................8 3.3 Geeigneter Operator ........................ 8 3.4 Maßzeichnungen........................9 Anweisungen für den Gebrauch .......................10 Montage des Produkts ......................10 4.1.1 Montage der Beine......................10 4.1.2 Anschluss der Kabel in der Steuerbox ................11 Bedienung des Produkts ......................12... -
Seite 3: Symbolerklärung
PDF6217 / Rev001 1. Symbolerklärung Warnung Indikation einer potenziell gefährlichen Situation. Wenn nicht vermieden, kann diese schwere Verletzungen oder den Tod zur Folge haben. Vorsichtig Indikation einer potenziell gefährlichen Situation, die leichte oder moderate Verletzungen zur Folge haben kann. Das Symbol wird auch zur Warnung vor falscher Verwendung benutzt. -
Seite 4: Sicherheit
Reparaturen, Demontage, Montage, individuelle Hinzufügungen, Einstellungen oder Änderungen des Produkts dürfen nur gemäß dieser Anleitung und von qualifizierten Ropox Personal ausgeführt werden. Wenn das Produkt von einem Patienten benutzt wird, dürfen keine Reparaturen oder Wartung ausgeführt werden. Dieses Produkt darf von Kindern nicht benutzt werden – nur unter Aufsicht eines Erwachsenen, der diese Anleitung gelesen und verstanden hat. - Seite 5 Montage gemäß der Montageanleitung dieses Produkts. Ropox übernimmt keine Verantwortung, wenn das Produkt in Abweichung von den Anweisungen in dieser Anleitung und/oder in der Montageanleitung verwendet wurde. Ropox behält sich das Recht vor, diese Anleitung und Referenzdokumenten jederzeit und ohne Ankündigung zu ändern.
-
Seite 6: Produktkennzeichnung
PDF6217 / Rev001 2.1 Produktkennzeichnung Dieses Produkt ist CE-gekennzeichnet gemäß Verordnung (EU) 2017/745 Richtlinie 2006/42 / EG Richtlinie 2011/65 / EU Name und Adresse des Herstellers Herstellungsdatum Warennummer Seriennummer Anleitung vor Ingebrauchnahme durchlesen Betriebsintervall für elektrisch bediente Geräte. Die Verwendung elektrisch höhenverstellbarer Geräte kann maximal 2 Minuten dauern, gefolgt von einer Pause von 18 Minuten. -
Seite 7: Allgemeine Anforderungen
Hersteller Ropox A/S Ringstedgade 221, DK-4700 Naestved +45 55 75 05 00 Info@ropox.com Varianten Warennummer Modell Konfiguration 40-31406-1 Mobilio Duschbett 146x76cm Standard 40-31410-1 Mobilio Duschbett 178x76cm abschließbare Räder 40-31411-1 Mobilio Duschbett 210x76cm MDD Class Class I 93/68/EEC Applied part classification... -
Seite 8: Bestimmte Verwendung
For L= 210cm 3.2 Bestimmte Verwendung Mobilio ist ein mobiler höhenverstellbarer Duschbett zur Pflege von Kindern und Erwachsenen von bis zu 200 kg. Der mobile Duschbett ist für die Verwendung in privaten Wohnungen, Institutionen und Tageseinrichtungen für Personen mit physischen oder psychischen Behinderungen oder für ähnliche Institutionen bestimmt. -
Seite 9: Maßzeichnungen
PDF6217 / Rev001 3.4 Maßzeichnungen... -
Seite 10: Anweisungen Für Den Gebrauch
PDF6217 / Rev001 4. Anweisungen für den Gebrauch 4.1 Montage des Produkts 4.1.1 Montage der Beine Befestigen Sie die Beine mit 8x beiliegenden M8-Schrauben. Es wird empfohlen, die 4 Schrauben an jeder Beinbaugruppe über Kreuz festzuziehen. Achtung! Denken Sie daran, Feststellscheiben zu verwenden! Alle Schrauben werden mit einem Drehmoment von 12 Nm angezogen... -
Seite 11: Anschluss Der Kabel In Der Steuerbox
PDF6217 / Rev001 4.1.2 Anschluss der Kabel in der Steuerbox Die Drähte werden gemäß dem unten gezeigten Bild und der Bezeichnung angeschlossen Achtung! Alle Stecker sind mit O-Ringen abgedichtet. Stellen Sie sicher, dass diese vollständig eingerastet sind, indem Sie die Stecker fest auf die Unterseite der Buchse drücken. Motorkabel 1 Motorkabel 2 Handbedienung... -
Seite 12: Bedienung Des Produkts
PDF6217 / Rev001 4.2 Bedienung des Produkts Warnung! Vor Gebrauch immer dafür sorgen, dass sich das Leitungskabel und Handbedienungskabel ungehindert bewegen können, ohne in Klemmung zu geraten, oder dass das Produkt infolge der Bewegung abgebrochen wird. Vorsichtig! Beim Anschluss an das Stromnetz ist das Produkt zweckmäßig im Verhältnis zum Stecker anzubringen, so dass der Operator das Produkt im Notfall abkoppeln kann. -
Seite 13: Aktivierung Des Bremssystems
Zubehör 4.2.3 Verwendung des Seitenschutz Als Standard wird Mobilio ohne Seitenschutz geliefert. Dies lässt sich als Zubehör bestellen. Zur Bedienung des Seitenschutz ist das Auslösekabel unter der Tischplatte zu ziehen, so dass der Verschlussmechanismus freigegeben wird. Danach lässt sich der Seitenschutz zur gewünschten Konfiguration drehen. -
Seite 14: Montage Der Batterie
PDF6217 / Rev001 4.3 Montage der Batterie Mobilio wird ohne Backup-Batterie geliefert. Diese lässt sich als Zubehör bestellen. Achtung! Bei der Montage der Batterie muss folgende Montageanleitung beachtet werden. 4.3.1 Montage der Batterie 4.3.2 Anschluss der Batterie • Die Verwendung des Produkts abbrechen •... -
Seite 15: Aufladen Der Batterie
PDF6217 / Rev001 4.3.3 Aufladen der Batterie Die Batterie wird automatisch durch ein eingebautes Ladegerät geladen, wenn das Produkt an das Stromnetz angeschlossen ist. Eine volle Aufladung dauert etwa 6 Stunden und wird durch die LED der Batterie angezeigt. Achtung! Vor Ingebrauchnahme des Produkts muss die Batterie 24 Stunden laden. -
Seite 16: Schaltdiagramme
PDF6217 / Rev001 4.4 Schaltdiagramme Das Produkt wird einsatzbereit geliefert. Power 100-240V AC Batterie (Zubehör) Steuereinheit Hebesäule Handbedieneinheit Hebesäule 5. Reinigung Reinigung kann mit warmem Wasser (von 85°C) und einem Universalputzmittel/Desinfektionsmittel erfolgen. Verwenden Sie ein ausgewrungenes Tuch oder einen weichen Schwamm zum Abwaschen des Produkts. Das Produkt mit einem Tuch abwischen. -
Seite 17: Serviceinformation - Wartung
PDF6217 / Rev001 6. Serviceinformation - Wartung Achtung! Fehlende Einhaltung der regelmäßigen Wartung kann die Funktion und Sicherheit des Produkts beeinträchtigen. 6.1 Periodische Wartung des Seitenschutz Wenn das Produkt feucht oder trocken verwendet wird, besteht eine Gefahr von Austrocknen des Schmiermittels. -
Seite 18: Rücksicht Auf Die Umwelt
BA19 Batterie Bleibatterie 8. Zubehör 8.1 Batterie Mobilio kann von einer Backup-Batterie betrieben werden, die entweder separat oder montiert auf dem Produkt bestellt werden kann. Immer Anweisungen zur korrekten Verwendung und Montage beachten, vgl. 4.3. Warennummer: 40-30762-2 8.2 Polsterung für Seitenschutz Warennummer Größe... -
Seite 19: Zentralbremssystem
PDF6217 / Rev001 8.5 Zentralbremssystem Warennummer Größe Anzahl 40-30753-2 L= 146cm 40-30760-2 L= 178cm 40-30763-2 L= 210cm 9. Elektromagnetische Verträglichkeit 9.1 Geeignete Umgebungen Das Produkt eignet sich für den Gebrauch in privaten Wohnungen, Institutionen und Tageseinrichtungen für Personen mit physischen oder psychischen Behinderungen oder in Krankenhäusern - außer näher aktiver HF-chirurgischer Ausrüstung und RF-abgeschirmten Räumen für ein elektromedizinisches System für magnetische Resonanzbildbildung, wo die Intensität der elektromagnetischen Störungen hoch ist. -
Seite 20: Kabel
PDF6217 / Rev001 9.4 Kabel Kabelkomponente Länge Stromkabel 3,2m Handbedieneinheit etwa 5 m wenn entfaltet Warnung! Die Verwendung von Zubehör, Signalumformern und Kabeln, abgesehen von denen, die vom Hersteller angegeben oder geliefert wurden, kann erhöhte elektromagnetische Emissionen oder reduzierte elektromagnetische Immunität gegen diese Ausrüstung und falschen Betrieb zur Folge haben. -
Seite 21: Immunity Test Levels
PDF6217 / Rev001 9.6.2 Immunity test levels Phenomenon Test method Immunity test level Electrostatic discharge +/- 8 kV contact EN 61000-4-2 immunity +/- 2, 4, 8, 15 kV air +/- 8 kV contact, Electrostatic discharge +/- 2, 4, 8, 15 kV air immunity –...
