ELEKTRISCHE INSTALLATION DER SICHERHEITSSCHALTER

Arbeiten an elektrischen Ausrüstungen dürfen nur von einer Elektrofachkraft bzw. geschultem
Personal durchgeführt werden.
Schalten Sie alle Anlageteile vor Arbeitsbeginn spannungsfrei.
Achten Sie bei Verlegung der Anschlußkabel darauf, daß:
• einpolige Kabel doppelt ummantelt sind;
• die Kabelverwendung und -verlegung EMV-gerecht erfolgt;
Sicherheitsschalter unterbrechen den Sicherheitsstromkreis der Aufzugsanlage.
Folgende Sicherheitsschalter müssen angeschlossen werden:

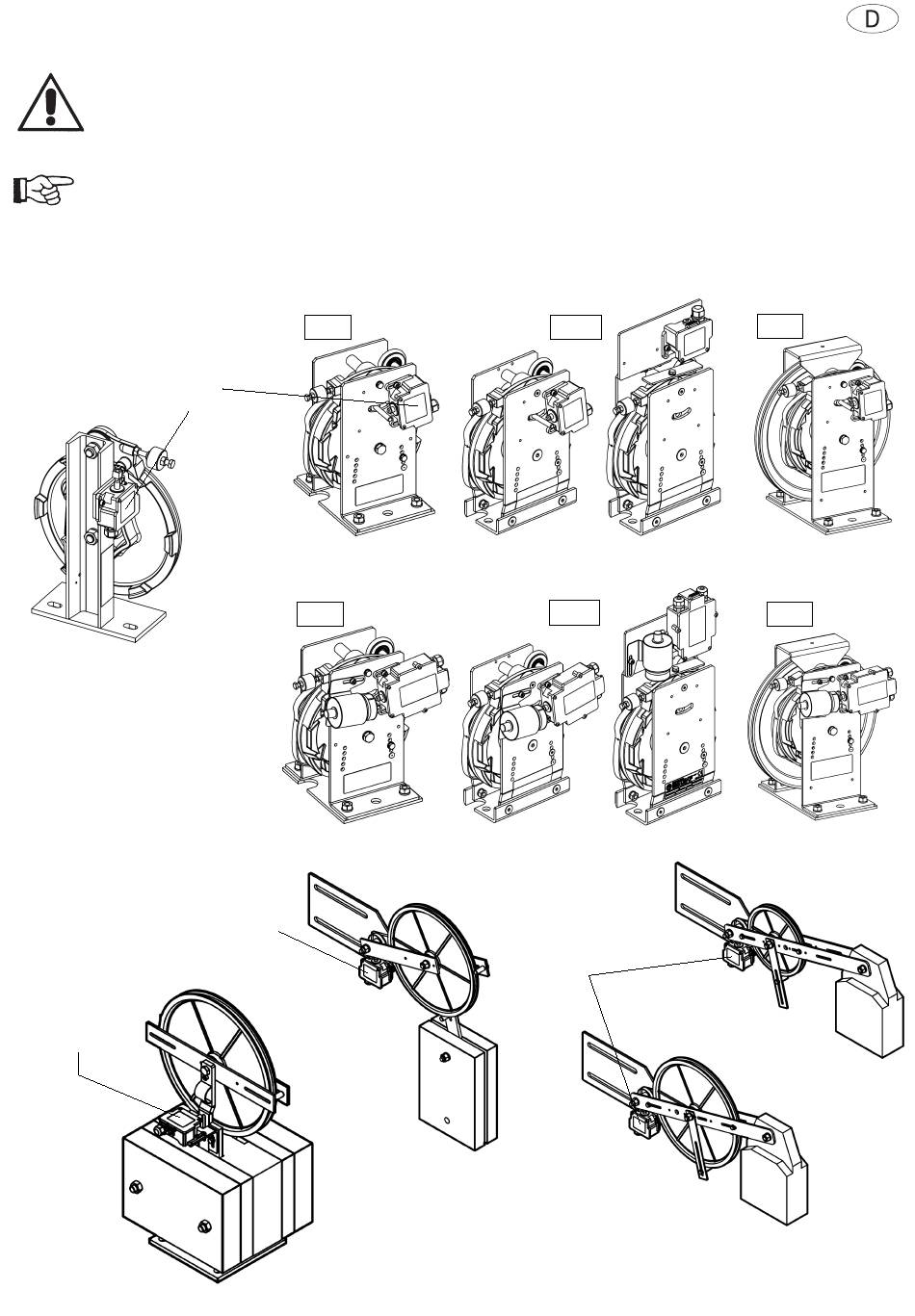

Sicherheitsschalter
Abb. 1
Geschwindigkeitsbegrenzer
Typ R3.
Sicherheitsschalter
Sicherheitsschalter
R5
Abb. 2
Geschwindigkeitsbegrenzer Typ R5-R5S-R6 ohne Fernauslösung.
R5
Abb. 3
Geschwindigkeitsbegrenzer Typ R5-R5S-R6 mit Fernauslösung.
Abb. 4
Spanngewicht mit
Waagerechtem
Sicherheitsschalter
R5S
R5S
Sicherheitsschalter
Abb. 5
Spanngewicht mit Senkrechtem
Sicherheitsschalter
R6
R6
