Produktname:
Wetterstation REG
Bauform:
Reiheneinbau
Artikel-Nr.:
0571 00
ETS-Suchpfad:
Gira Giersiepen, Eingang, Analogeingang 4fach, Wetterstation REG
Funktionsbeschreibung:
Die instabus Wetterstation dient zur Erfassung und Weiterleitung von vier frei kombinierbaren analogen
Sensorsignalen (0...1 V, 0...5 V, 0...10 V, 0...20 mA, 4...20 mA). Es können 2 interne Grenzwerte pro
Sensor definiert werden. Die internen Grenzwerte können mit bis zu 8 Ausgangsobjekten (1Bit) direkt oder
über Verknüpfungen der internen Grenzwerte und der bis zu 6 Eingangsobjekten verbunden werden.
Die gemessenen Werte werden im Mikrokontroller in das Format EIS 5 (16Bit-Value) umgerechnet und als
Meßgröße übertragen. Dadurch bedingt sind entsprechende Busteilnehmer (Visualisierungssoftware, Meß-
wertanzeigen, Analogaktoren) in der Lage, in Regelprozesse einzugreifen oder Meldungen zu generieren.
Bei der Verwendung der für dieses Gerät entwickelten Sensoren, können verschiedene Einheiten für die
Meßgrößen und Grenzwerten absolut, d. h. in ihrer entsprechenden Einheit, definiert werden. Außerdem
können mit Hilfe der Ausgänge wetterabhängige Prozesse (Hochfahren der Jalousie, Einfahren der
Markise, Schalten von Aussenbeleuchtung usw.) gesteuert werden.
Durch die Anordnung (Kaskadierung) mehrerer Wetterstationen können auch komplexere Systeme, wie
zum Beispiel Wintergärten gesteuert werden.
Das integrierte Netzteil ermöglicht den Anschluß aktiver Sensoren ohne eine zusätzliche Spannungsver-
sorgung. Die Ausgangsspannung zur Versorgung der externen Sensoren beträgt 24 V DC bei einem
Maximalstrom von 100 mA (gesamt).

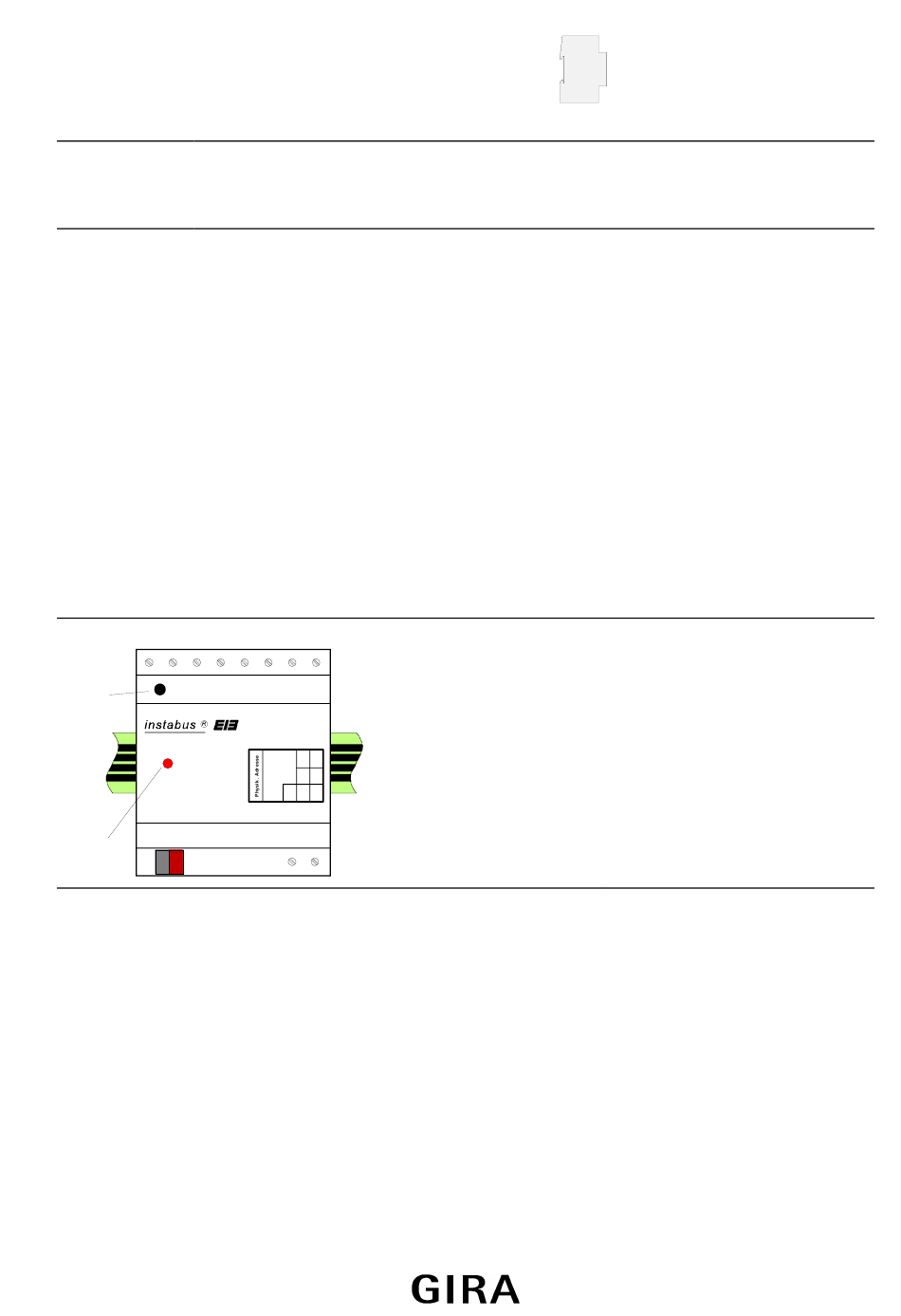

Darstellung:
A
+Us
GND
K1
K2
- Bus +Bus
B
Technische Daten:
Versorgung extern
Spannung:
Leistungsaufnahme:
Anschluß:
Versorgung instabus EIB
Spannung:
Leistungsaufnahme:
Anschluß:
Eingang
Anzahl:
Kontaktart:
Signalart:
Eingangswiderstand:
Stand 12/99
Technische Änderungen vorbehalten
K3
K4
GND
+Us
Bereich:
Linie:
TLN-
Nr.:
N
L
230 V
230 V
230 V AC (+10% / -15%) 50-60 Hz
max. 4 VA
Schraubklemmen (bis 2,5 mm
24V DC (+6V / -4V)
typ. 150mW
instabus Anschluss- und Abzweigklemme
4
Schraubklemmen (bis 2,5 mm
0...1 V, 0...5 V, 0...10 V, 0...20 mA oder 4...20 mA
(je nach Parametrierung)
Spannungsmessung:
Strommessung:
Abmessungen:
Breite:
4 TE, 70 mm
Höhe:
90 mm
Tiefe:
58 mm
2
)
2
)
ca. 18 kΩ
ca. 100 Ω
instabus EIB System
Sensor
Bedienelemente:
A) Taster: Programmiertaste
B) LED:
Programmier- LED
0571-00 Seite 1/26
loading

Inhaltszusammenfassung für Gira REG

  • Seite 1 Artikel-Nr.: 0571 00 ETS-Suchpfad: Gira Giersiepen, Eingang, Analogeingang 4fach, Wetterstation REG Funktionsbeschreibung: Die instabus Wetterstation dient zur Erfassung und Weiterleitung von vier frei kombinierbaren analogen Sensorsignalen (0…1 V, 0...5 V, 0…10 V, 0…20 mA, 4…20 mA). Es können 2 interne Grenzwerte pro Sensor definiert werden.
  • Seite 2 instabus EIB System Sensor Ausgang Anzahl: Nennspannung: 24 V DC Mindestlast: Maximalstrom: max. 100 mA (gesamt) Anschluß: Schraubklemmen (bis 2,5 mm²) Schutzart: IP 20 DIN 40050 Isolationsspannung: 4000 V AC instabus - 230 V Prüfzeichen: Verhalten bei Spannungsausfall Nur Busspannung Keine Kommunikation mit EIB Nur Netzspannung Keine Kommunikation mit EIB, keine Speisung der...
  • Seite 3 EIB System Sensor Software-Beschreibung: ETS-Suchpfad: ETS-Symbol: Gira Giersiepen, Eingang, Analogeingang 4fach, Wetterstation REG Applikationen: Kurzbeschreibung: Name: Von: Seite: Datenbank Anschluß von 4 analogen Meßwertaufnehmern Wetterstation 09.99 2.31 Stand 12/99 0571-00 Seite 3/26 Technische Änderungen vorbehalten...
  • Seite 4 instabus EIB System Sensor 0571-00 Seite 4/26 Stand 12/99 Technische Änderungen vorbehalten...
  • Seite 5 instabus EIB System Sensor Applikationsbeschreibung: • Erfassung und Weiterleitung von wahlweise bis zu 4 analogen Sensorsignalen • Meßwerte werden im Format EIS 5 (16 Bit-Value) gesendet • 2 interne Grenzwerte pro Sensor können definiert werden • Die internen Grenzwerte können mit bis zu 8 Ausgangsobjekten (1Bit) direkt oder über Verknüpfungen der internen Grenzwerte und der bis zu 6 Eingangsobjekten verbunden werden •...
  • Seite 6 instabus EIB System Sensor 1) kein Sensor 2) Regensensor 3) z. B. Windsensor 4) z. B. Sensor 4...20 mA zusätzliches Eingangsobjekt (z. B. für die Vernetzung mit einer zweiten Wetterstation) 1) kein Sensor (dafür zusätzlicher Eingang) Sensor Eingang 6 Signalart Objekt 0 Eingang 1 1 Bit...
  • Seite 7 instabus EIB System Sensor Wetterstation Sensoreingang 1 Sensortyp kein Sensor (dafür zusätzlicher Eingang) Windsensor Einheit Sensoreingang 1 Grenzwert 1 Hysterese Grenzwert 1 Aktivierung des Grenzwertes 1 Sensoreingang 1 Grenzwert 2 Hysterese Grenzwert 2 Aktivierung des Grenzwertes 2 Helligkeitssensor Dämmerungssensor Temperatursensor Regensensor Luftdrucksensor Feuchtesensor...
  • Seite 8 instabus EIB System Sensor Messwerte Sensoreingang 1 senden bei (Sendeverzögerung von 10s) zyklisches Senden des Messwertes (0...120)*10s, 0=kein zykl. Senden Sensoreingang 2 senden bei (Sendeverzögerung von 10s) zyklisches Senden des Messwertes (0...120)*10s, 0=kein zykl. Senden Sensoreingang 3 senden bei (Sendeverzögerung von 10s) zyklisches Senden des Messwertes (0...120)*10s, 0=kein zykl.
  • Seite 9 instabus EIB System Sensor Anzahl der Adressen (max): Anzahl der Zuordnungen (max): 22 Kommunikationsobjekte: Objekt: Funktion: Name: Typ: Flag: 1, 2) Wind-Meßwert Sensoreingang 1 16 Bit LKÜ Verknüpfung Eingang 6 1 Bit SKÜ 1, 2) Helligkeits-Meßwert Sensoreingang 2 16 Bit LKÜ...
  • Seite 10 instabus EIB System Sensor Sensoreingang 1 Windsensor Sensoreingang 1 Grenzwert 1 Meßwert bei dem ein Grenz- 1, 3, 5, 8, 10, 12, 15, 20, 22, 25, wertereignis ausgelöst wird. 30, 35 km/h: 3, 8, 15, 25, 35, 45, 55, 70, 80, 90, 110, 120 Hysterese Grenzwert 1 Bestimmt die Meßwertdifferenz...
  • Seite 11 instabus EIB System Sensor Sensoreingang 1 Windsensor Aktivierung des Grenzwertes 2 Beim Überschreiten wird der Überschr.GW=EIN, (GW=Grenzwert, interne Grenzwert aktiviert und Unterschr.GW-Hyst.=AUS Hyst.=Hysterese) beim Unterschreiten-Hysterese deaktiviert. Überschr.GW=AUS, Beim Überschreiten wird der interne Grenzwert deaktiviert Unterschr. GW-Hyst.=EIN und beim Unterschreiten- Hysterese aktiviert. Unterschr.GW=EIN, Beim Unterschreiten wird der interne Grenzwert aktiviert und...
  • Seite 12 instabus EIB System Sensor Sensoreingang 1 Helligkeitssensor Sensoreingang 1 Grenzwert 2 kLux: Meßwert bei dem ein Grenz- 3, 5, 10, 15, 20, 25, 30, 40, 45, 50, wertereignis ausgelöst wird. Hysterese Grenzwert 2 kLux: Bestimmt die Meßwertdifferenz zwischen Aktivierung oder De- keine Hysterese, 1, 2, 3, 4, 5, 10, 20, 30, 40, 50 aktivierung des internen Grenz-...
  • Seite 13 instabus EIB System Sensor Sensoreingang 1 Dämmerungssensor Aktivierung des Grenzwertes 1 Überschr.GW=EIN, Beim Überschreiten wird der (GW=Grenzwert, Unterschr.GW-Hyst.=AUS interne Grenzwert aktiviert und Hyst.=Hysterese) beim Unterschreiten-Hysterese deaktiviert. Überschr.GW=AUS, Beim Überschreiten wird der Unterschr. GW-Hyst.=EIN interne Grenzwert deaktiviert und beim Unterschreiten- Hysterese aktiviert. Unterschr.GW=EIN, Beim Unterschreiten wird der interne Grenzwert aktiviert und...
  • Seite 14 instabus EIB System Sensor Sensoreingang 1 Temperatursensor Einheit Einheit des Messwertes ° Celsius ° Fahrenheit Sensoreingang 1 Grenzwert 1 °C: Meßwert bei dem ein Grenz- -25, -20, -15, -10, -5, -4, -3, -2, -1, wertereignis ausgelöst wird. 0, 1, 2,…, 35, 40, 45, 50, 60, 65 °F: -20, -10, 0, 10, 20, 25, 27, 29, 31, 32, 33, …, 91, 93, 95, 100, 110,...
  • Seite 15 instabus EIB System Sensor Sensoreingang 1 Temperatursensor Hysterese Grenzwert 2 °C: Bestimmt die Meßwertdifferenz keine Hysterese, 1, 2, 3, 4, 5,10, zwischen Aktivierung oder De- aktivierung des internen Grenz- 15, 20 in Kelvin wertes 2. °F: keine Hysterese, 2, 4, 6, 8, 10, 20, 30, 40 Aktivierung des Grenzwertes 2 Überschr.GW=EIN,...
  • Seite 16 instabus EIB System Sensor Sensoreingang 1 Luftdrucksensor Aktivierung des Grenzwertes 1 Überschr.GW=EIN, Beim Überschreiten wird der (GW=Grenzwert, Unterschr.GW-Hyst.=AUS interne Grenzwert aktiviert und Hyst.=Hysterese) beim Unterschreiten-Hysterese deaktiviert. Überschr.GW=AUS, Beim Überschreiten wird der Unterschr. GW-Hyst.=EIN interne Grenzwert deaktiviert und beim Unterschreiten- Hysterese aktiviert. Unterschr.GW=EIN, Beim Unterschreiten wird der interne Grenzwert aktiviert und...
  • Seite 17 instabus EIB System Sensor Sensoreingang 1 Feuchtesensor Einheit % (relative Luftfeuchtigkeit) Einheit des Messwertes Sensoreingang 1 Grenzwert 1 Meßwert bei dem ein Grenz- wertereignis ausgelöst wird. 20, 25, 30,…, 40,…, 85, 90, 95 Hysterese Grenzwert 1 Bestimmt die Meßwertdifferenz zwischen Aktivierung oder De- keine Hysterese, 5, 10, 20, 30, 40 aktivierung des internen Grenz- wertes 1.
  • Seite 18 instabus EIB System Sensor Sensoreingang 1 Feuchtesensor Aktivierung des Grenzwertes 2 Beim Überschreiten wird der Überschr.GW=EIN, (GW=Grenzwert, interne Grenzwert aktiviert und Unterschr.GW-Hyst.=AUS Hyst.=Hysterese) beim Unterschreiten-Hysterese deaktiviert. Überschr.GW=AUS, Beim Überschreiten wird der interne Grenzwert deaktiviert Unterschr. GW-Hyst.=EIN und beim Unterschreiten- Hysterese aktiviert. Unterschr.GW=EIN, Beim Unterschreiten wird der interne Grenzwert aktiviert und...
  • Seite 19 instabus EIB System Sensor Sensoreingang 1 Sensor 0…10V Sensor 0…5V Sensor 0…1V Sensor 0…20mA Sensor 4…20mA Sensoreingang 1 Grenzwert 1 0 bis 100 Prozentwert vom Meßbereich, in % vom Meßbereich (default 20) bei dem ein Grenzwertereignis ausgelöst wird. Hysterese Grenzwert 1 0 bis 100 Bestimmt die Meßwertdifferenz in % vom Meßbereich...
  • Seite 20 instabus EIB System Sensor Sensoreingang 1 Sensor 0…10V Sensor 0…5V Sensor 0…1V Sensor 0…20mA Sensor 4…20mA Aktivierung des Grenzwertes 2 Beim Überschreiten wird der Überschr.GW=EIN, (GW=Grenzwert, Hyst.=Hysterese) Unterschr.GW-Hyst.=AUS interne Grenzwert aktiviert und beim Unterschreiten-Hysterese deaktiviert. Beim Überschreiten wird der Überschr.GW=AUS, Unterschr.
  • Seite 21 instabus EIB System Sensor Messwerte Sensoreingang 2 senden bei 0,5% Messwertdifferenz Legt den Wert der Meßwert- (Sendeverzögerung von 10s) 1% Messwertdifferenz differenz fest (in % des Meß- 3% Messwertdifferenz bereichs), bei der gesendet wird. 10% Messwertdifferenz Ändert sich der Messwert um den parametrierten Prozentwert, wird er nach max.
  • Seite 22 instabus EIB System Sensor Messwerte zyklisches senden des Messwertes Ergibt in Verbindung mit der 0 bis 120 (default 0) (0…120)*10s, 0=kein zykl. Senden Basiszeit (10s) den Zeitabstand zwischen zwei Meßwert- Telegrammen. Zeit = 10s · Faktor (0…120) 0 = kein zyklisches Senden Ausg.
  • Seite 23 instabus EIB System Sensor Ausg. 1 verknüpft mit Sensoreingang 1 Grenzwert 1 Nur relevant, wenn unter „Art der Sensoreingang 1 Grenzwert 2 1. Verknüpfung“ eine UND- bzw. (nur bei ODER- bzw. UND-Ver- Sensoreingang 2 Grenzwert 1 ODER-Verknüpfung gewählt knüpfung) Sensoreingang 2 Grenzwert 2 wurde.
  • Seite 24 instabus EIB System Sensor Ausg. 1 2. Verknüpfungsergebnis Ausgabe des Objektwertes. Ausgabe invertierte Ausgabe Ausgabe des invertierten Ob- jektwertes. Der Objektwert wird ODER-Ver- ODER-Verknüpfung und Aus- gabe knüpft und ausgegeben. UND-Verknüpfung und Ausgabe Der Objektwert wird UND-Ver- knüpft und ausgegeben. ODER-Verknüpfung und inver- Der Objektwert wird ODER-Ver- knüpft und invertiert ausgege-...
  • Seite 25 instabus EIB System Sensor Ausg. 1 zyklisches Senden des Ausgangs Zeitfaktor mir der Basis = 10s für 0 bis 120 (default 0) (0…120)*10s, 0=kein zykl. Senden das zyklisches Senden des Ausgangs. Bei Änderung wird der Ausgang immer sofort ge- sendet. Zeit = 10 s ·...
  • Seite 26 instabus EIB System Sensor 0571-00 Seite 26/26 Stand 12/99 Technische Änderungen vorbehalten...
