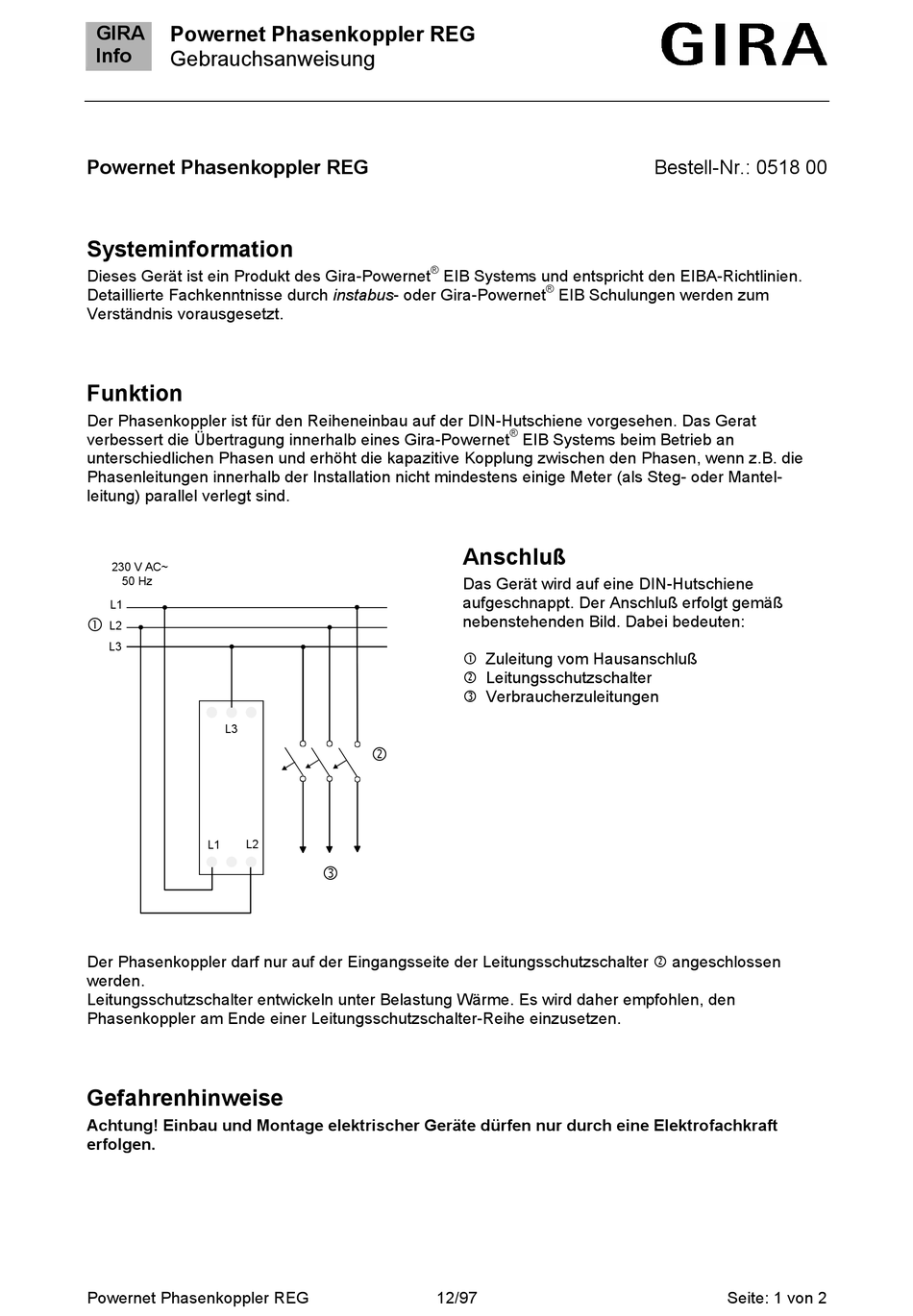

Gira REG Gebrauchsanweisung

GIRA Powernet Phasenkoppler REG
Info
Gebrauchsanweisung
Powernet Phasenkoppler REG
Systeminformation
Dieses Gerät ist ein Produkt des Gira-Powernet
Detaillierte Fachkenntnisse durch instabus- oder Gira-Powernet
Verständnis vorausgesetzt.
Funktion
Der Phasenkoppler ist für den Reiheneinbau auf der DIN-Hutschiene vorgesehen. Das Gerat
verbessert die Übertragung innerhalb eines Gira-Powernet
unterschiedlichen Phasen und erhöht die kapazitive Kopplung zwischen den Phasen, wenn z.B. die
Phasenleitungen innerhalb der Installation nicht mindestens einige Meter (als Steg- oder Mantel-
leitung) parallel verlegt sind.
230 V AC~
50 Hz
L1
L2
L3
L3
L1 L2
Der Phasenkoppler darf nur auf der Eingangsseite der Leitungsschutzschalter
werden.
Leitungsschutzschalter entwickeln unter Belastung Wärme. Es wird daher empfohlen, den
Phasenkoppler am Ende einer Leitungsschutzschalter-Reihe einzusetzen.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Powernet Phasenkoppler REG
®
EIB Systems und entspricht den EIBA-Richtlinien.
®
EIB Schulungen werden zum
®
EIB Systems beim Betrieb an
Anschluß
Das Gerät wird auf eine DIN-Hutschiene
aufgeschnappt. Der Anschluß erfolgt gemäß
nebenstehenden Bild. Dabei bedeuten:
Zuleitung vom Hausanschluß
Leitungsschutzschalter
Verbraucherzuleitungen
12/97
Bestell-Nr.: 0518 00
angeschlossen
Seite: 1 von 2
