Inhaltszusammenfassung für elco Duatron Solar 12

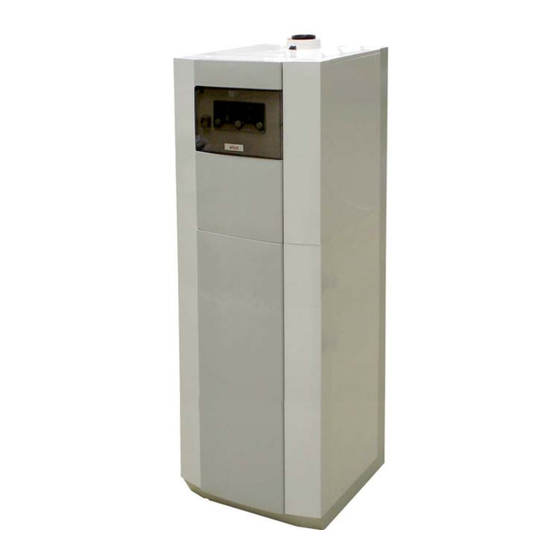

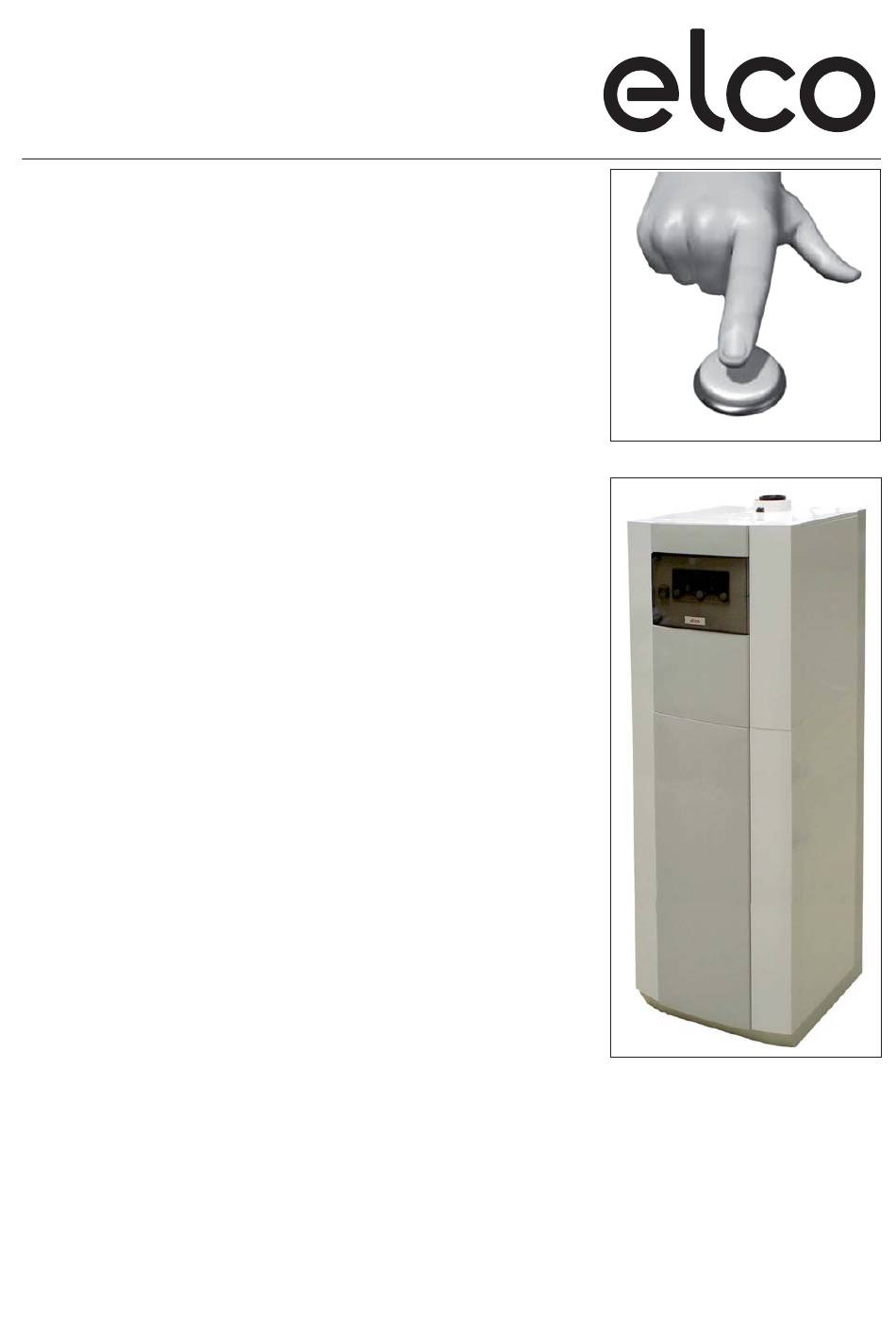

- Seite 1 Betriebsanleitung für den Betreiber Duatron Solar 12, 18, 24 DE 11/2013 420010121301...
- Seite 2 Inhaltsverzeichnis Produktbeschreibung Schalterblende - Display ........3 Programmierung Bedieneinheit - Überblick über die Hauptfunktionen ..........5 Programmierung Endbenutzerebene ....6 Informationsanzeige, Handbetrieb, Schornsteinfegerfunktion ........7 Fehler-/Wartungsmeldungen, Code-Verzeichnis ..........8 Uhrzeit und Datum, Spracheinstellung....9 Uhrzeit-programmierung Ferien-programmierung ........10 Einstellung der Raumtemperatur, Frostschutz, Heizkurve ............11 ECO-Funktion, Temperaturwert der Sommer-/Winter-Umschaltung .....12 Brauchwarmwasser: Nennwerte ......13...
- Seite 3 Produktbeschreibung Schalterblende Display Legende: A Ein/Aus Schalter B Rücksprungtaste (ESC) C Temperaturdrehknopf / Auswahlschalter Menü D Bestätigungstaste (OK) E Handbetrieb-Funktionstaste F Schornsteinfeger-Funktionstaste G Infotaste Reset H Reset Taste L Betriebsarttaste Heizkreis(e) M Display N Betriebsarttaste Trinkwasser O Druckanzeige Heizung Betriebsarttaste Trinkwasser (N) Infotaste (G) Entlüftungsfunktion (E) Zum Einschalten der...
- Seite 4 Produktbeschreibung Display der Schalterblende Display Fernbedienung QAA75 funzionamento funzionamento riscaldamento A Ein/Aus Schalter B Menü verlassen (ESC) C Auswählen (Rechts- / Linksdrehung) D Bestätigungstaste (OK) E Funktionstaste Handbetrieb F Schornsteinfegerbetrieb G Infotaste Informazioni H Reset Schalter L Heizbetrieb wählen (Reglerstopfunktion bei Reset Tastendruck >...
- Seite 5 Programmierung Bedieneinheit Überblick über die Hauptfunktionen Taste Aktion Vorgehensweise Anzeige / Funktion HK2 gemeinsam mit HK1 Anzeige der eingestellten Raumtemperatur Drehknopf links/rechts Änderung der Temperatureinstellung (die Temperatur kann von betätigen 10 bis 30°C mit Schritten von jeweils 0,5°C geändert werden) Die gewünschte Raumtemperatur Drehknopf erneut drehen...
- Seite 6 Programmierung Programmierung Endbenutzerebene - Grundanzeige “Kesseltemperatur” - 1x OK - Taste drücken -> Wert ist - 1x OK - Taste drücken gespeichert - mit dem + - Drehknopf z.B. “Menü - mit 2x ESC - Taste zurück zur Trinkwasser” auswählen Grundanzeige “Kesseltemperatur .
- Seite 7 Programmierung Informationsanzeige Handbetrieb Schornsteinfegerfunktion Informationsanzeige Durch das Drücken der AUTO Informationstaste können verschiedenen Werte angezeigt werden. Raumtemperatur Raumtemperatur Temperatura ambiente Mögliche Infowerte • Fehlermeldung • Trinkwassertemperatur 1 Je nach Gerätetyp, -konfi guration • Wartungmeldung • Status Kessel und Betriebszustand sind einzelne •...
- Seite 8 Programmierung Fehler-/Wartungsmeldung Code-Verzeichnis Fehlermeldung / Wartung Wartung oder Sonderbetrieb Fehlermeldung Questo simbolo indica la necessità Im Ausnahmefall erscheint in der Avvisi di errore Erscheint dieses Symbol. liegt Erscheint dieses Symbol, liegt ein di un intervento di manutenzione o un Grundanzeige eines der folgenden eine Wartungsmeldung oder ein Questo simbolo indica la presenza di Fehler in der Anlage vor.
- Seite 9 Programmierung Uhrzeit und Datum Spracheinstellung Uhrzeit und Datum Zeile Bedienzeile Werkseinstellung Der Regler hat eine Jahresuhr, Stunden / Minuten welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Tag / Monat Funktionalität gewährleistet ist, muss Jahr die Uhrzeit und das Datum richtig eingestellt werden.
- Seite 10 Programmierung Uhrzeit-Programmierung Ferien-Programmierung Für die Heizkreisläufe und die Produktion von warmem Brauchwasser kann aus verschiedenen Uhrzeiten ausgewählt werden. Im automatischen Betriebsmodus kann das Temperaturniveau verwaltet und geändert werden (und somit die entsprechenden Sollwerte). Dies geschieht mittels der eingestellten Umschaltuhrzeiten. Die Umschaltuhrzeiten einstellen Zeilennr.
- Seite 11 Programmierung Einstellung der Raumtemperatur Frostschutz Heizkurve Für die Heizkreisläufe stehen verschiedene Funktionen zur Zeilennr. Bedienzeile Werkseinstellung Verfügung, die bei jedem Kreislauf Heizkreis 1 einzeln eingestellt werden können. 1310 Komfortsollwert 20°C 1312 Reduziertsollwert 16°C 1314 Frostschutzsollwert 10°C Raumtemperatur TRKmax Die Raumtemperatur kann basierend max.
- Seite 12 Programmierung ECO-Funktion Sommer-/Winterheizgrenze ECO-Funktion Zeilennr. Bedienzeile Werkseinstellung Heizkreis 1 1330 Sommer-/Winterheizgrenze 20°C Sommer-/Winterheizgrenze Mittels dieses Wertes wird die Heizung basierend auf der Außentemperatur aktiviert bzw. deaktiviert. Wenn der automatische Betriebsmodus °C TAged aktiviert ist, erfolgt die Umschaltung unabhängig. Erhöhung: Verfrühte Umwandlung auf den Winterbetrieb und verspätete SWHG +1 °C Umschaltung auf den Sommerbetrieb...
- Seite 13 Programmierung Menü: Trinkwasser Sollwerte Das Trinkwasser kann nach Zeilennr. Bedienzeile Werkseinstellung unterschiedlichen Sollwerten 1610 Nennsollwert 55°C geführt werden. Je nach der gewählten Betriebsart werden diese 1612 Reduziertsollwert 40°C Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.rt. TWWN TWWmax TWWR °C TWWR...
- Seite 16 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Italia S.p.A. IT - Via Roma, 64 - 31023 Resana - TV ELCO Österreich GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a.
