Speicherringe aufgelegt, bevor dann zunächst der Speicherring mit dem
Ausschnitt unten eingelegt wird.
8. Anschließend den Abgasstutzen mit dem innenliegenden Dichtring von
oben in die Öffnung des Speicherringes einlegen und den Abgasstutzen
ausrichten.
9. Als Nächstes den Speicherring mit dem Ausschnitt oben montieren.
10. Die vier Schrauben des seitlichen Abgasstutzens vorsichtig anziehen,
dass der Abgasstutzen abgedichtet wird.
11. Zum Schluss den Deckel mit dem Dichtungsring nach unten auflegen.
Bei der Helix 460 mit „Abgang oben" werden abwechselnd die Speicherringe
und die Wendeln eingesetzt (die 90° Wendeln zum Schluss) und abschlie-
ßend der Deckel mit bereits vormontiertem Abgasstutzen positioniert.
3.2 ABGANG OBEN
Der Speicherring Deckel für den „Abgang oben" wird fertig montiert
geliefert. Unterhalb des Speicherringes ist eine Dichtung eingelassen, die
passgenau auf den obersten Speicherring der bereits aufgebauten Helix
460 aufgelegt wird. Die Klemmschrauben am Stutzen sind nach Anschluss
der Verbindungsleitung zum Schornstein zu überprüfen.
3.3 STOPFEN UND HENKEL
Stopfen und Henkel werden benötigt, wenn die Öffnung des Speicherrings
Deckel verschlossen werden muss, z.B. wenn das Helix 460 Set nachträg-
lich von dem „Abgang oben" auf den „Abgang seitlich" verändert werden
soll. Nur unter der Voraussetzung, dass die letzte Wendel gemäß der
Abbildung endet, kann der Verschlussdeckel auch als Reinigungsdeckel
des Verbindungsstücks zum Schornstein verwendet werden. In der Kamin-
verkleidung ist dann entsprechend eine ausreichend groß dimensionierte
Öffnung zu integrieren.
13
6
6
12

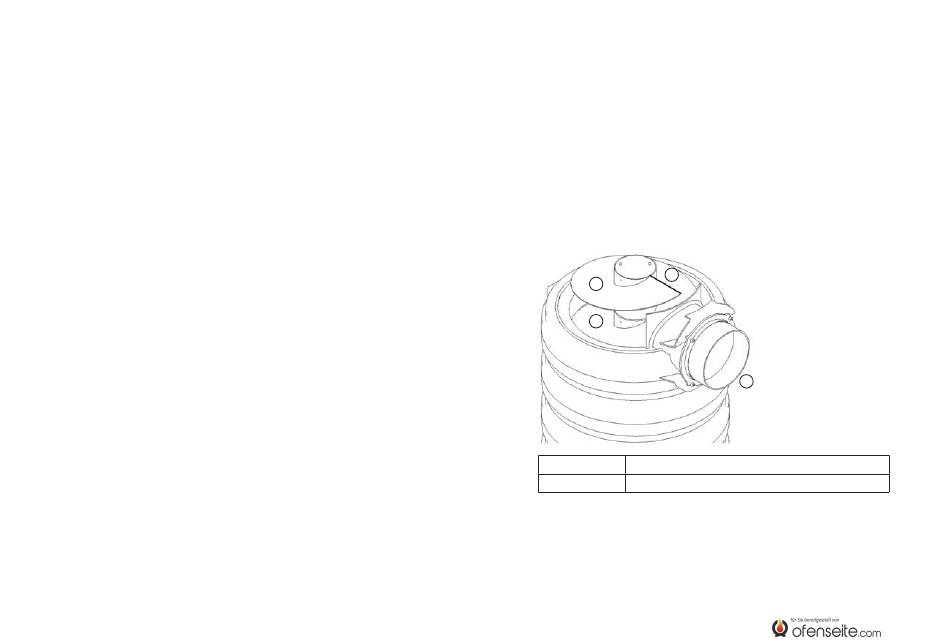

Abgang seitlich
13
Das Wendelende liegt über den Abgasanschluss
D 10
12
