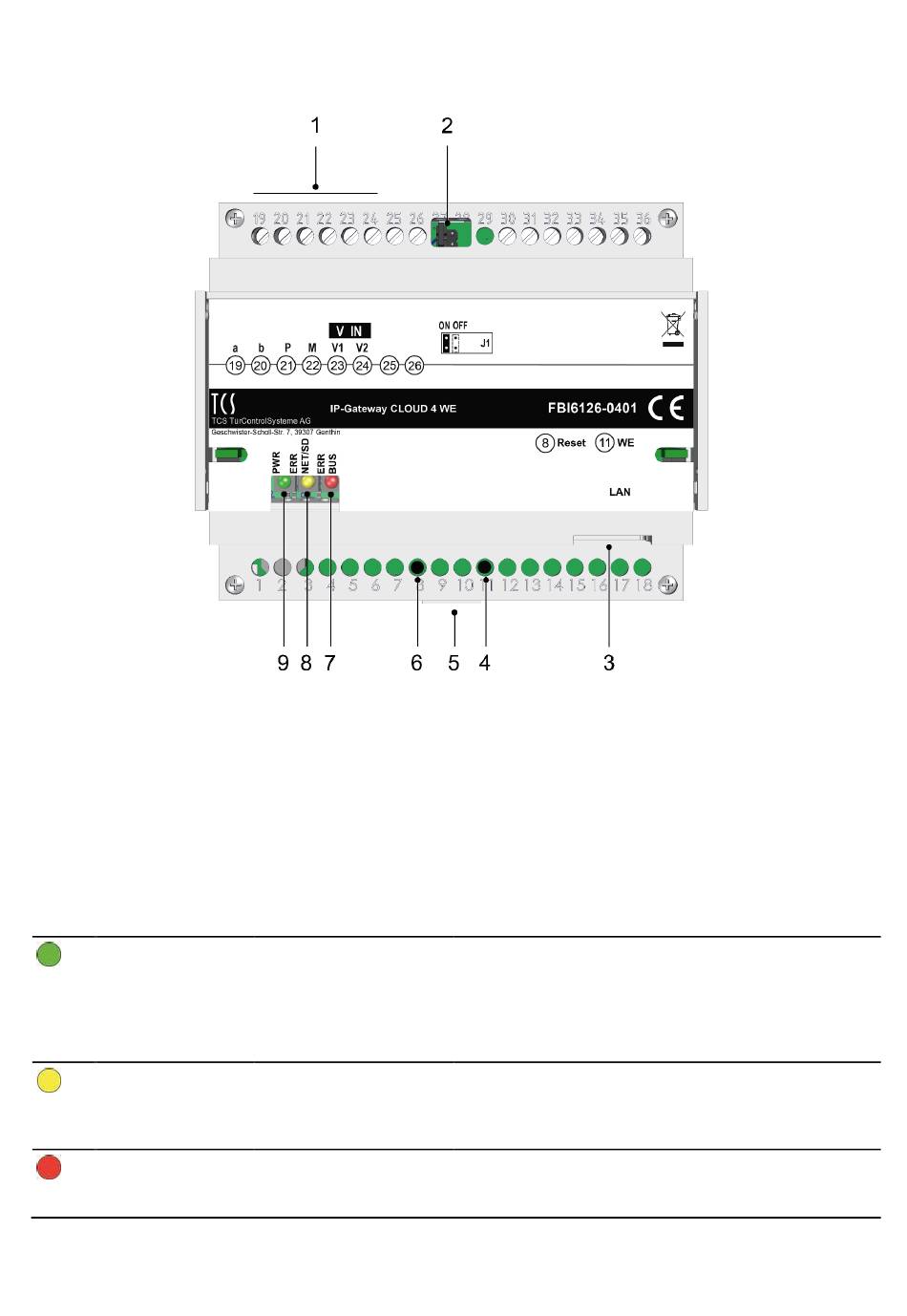

Geräteübersicht
1
Anschlussklemmen a, b, P, M, V1 und V2
(Klemme 25 und 26 nicht belegt)
2
Abschlusswiderstand: Jumper für Video-IN
3
RJ45-Buchse mit Status-LED: Netzwerkan-
schluss
4
Taster WEL: Netzwerkeinstellungen und Pass-
wörter zurücksetzen
5
Verriegelung Hutschiene
Anzeige- und Bedienelemente
LED-grün
LED-gelb (Fehleran-
zeige Netzwerk)
LED-rot (Fehleran-
zeige TCS:BUS)
8
AUS:
AN:
BLINKT (langsam, 1 Hz):
BLINKT (schnell, 4 Hz):
AN:
BLINKT (langsam, 1 Hz):
BLINKT (schnell, 4 Hz):
AUS:
AN:
Blinkt (langsam, 1Hz):
AUS:
6
Taste Reset: Geräteneustart
7
LED, rot: Fehleranzeige TCS:BUS
8
LED, gelb: Fehleranzeige Netzwerk und SD-
Karte
9
LED, grün: Betriebsbereitschaftsanzeige
Gerät außer Betrieb
betriebsbereit: Startvorgang des FBI6126-0401 ist abge-
schlossen
WEL-Taste wird gedrückt (0 bis 8 Sekunden)
Netzwerkeinstellungen und Passwort werden zurückge-
setzt (WEL-Taste 8 Sekunden gedrückt halten)
Startvorgang des Gerätes
Fehler im Netzwerk
Fehler SD-Karte (nicht lesbar)
kein Fehler
Firmware-Update wird installiert
Fehler im TCS:BUS
kein Fehler im TCS:BUS
