Anschließen der Leitungen
Anschlussleitungen
Schraubklemmen:
zulässiger Querschnitt (Durchmesser)
max. Anzahl Drähte pro Klemmenkontakt
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.
Netzwerkanschluss:
Patchkabel RJ45
Leitungen anschließen
► Isolieren Sie die Leitungen ab.
► Schließen Sie die Leitungen a, b, P, M, V IN (V1 und V2)
gemäß Beschriftung (1) an.
Die Anschlüsse 25 und 26 sind nicht belegt.
► Befestigen Sie die Leitungen mit einem Schlitz-
Schraubendreher.
► Verbinden Sie das FBI6126-0401 über die RJ45-
Schnittstelle mit Ihrem Netzwerk. Nutzen Sie dazu ein
Patchkabel (2).
Beachten Sie das Schaltungsbeispiel auf Seite 12.
0,08 ... 0,82 mm
(Ø 0,32 ... 1,0 mm)
2
2 x 0,8 mm, 3 x 0,6 mm
CAT.5e FTP 8-polig oder höher

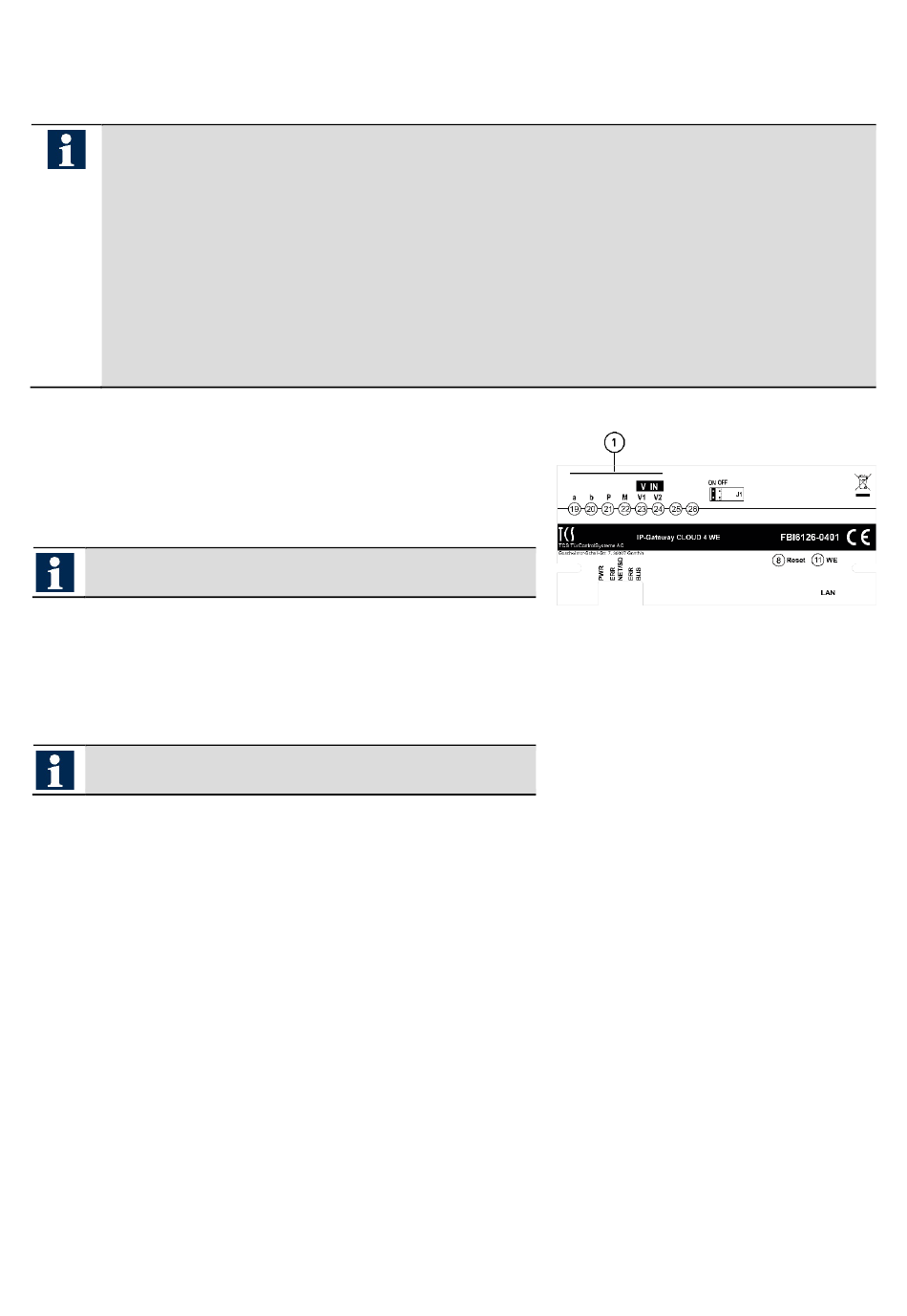

Abb. 4: Typenschild
11
