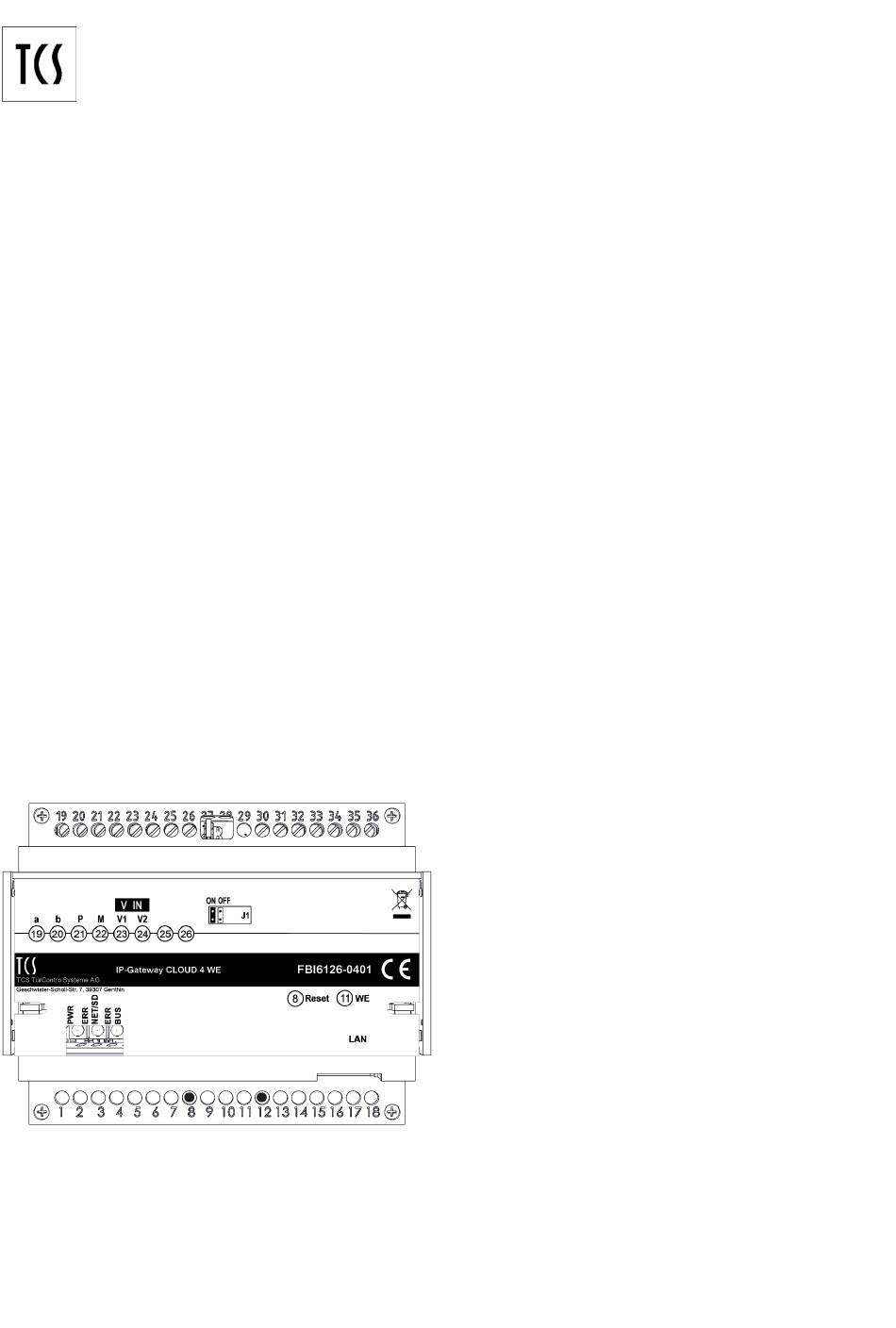

- Seite 1 Produktinformation IP- Gateway CLOUD 4 WE FBI6126-0401...
- Seite 3 Hinweis zur Videoüberwachung nach DIN 33450 ......................6 Produktbeschreibung ..................... 7 Bestimmungsgemäßer Gebrauch ..........................7 Kurzbeschreibung ................................. 7 Video (TCS:BUS zu IP): .................................. 7 Geräteübersicht ................................8 Anzeige- und Bedienelemente ............................8 Technische Daten ................................. 9 Montage und Installation ..................... 10 Montage auf der Hutschiene .................................
- Seite 4 Lieferumfang FBI6126-0401 Steckbrücke (Jumper für Abschlusswiderstand) Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.
- Seite 5 Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •...
- Seite 6 Es wird empfohlen, die Netzwerksicherheit regelmäßig zu überprüfen und ggf. weitere Maß- nahmen zu ergreifen, um mögliche Sicherheitslücken zu minimieren. • Beachten Sie, dass die Kommunikation zwischen TCS-Gerät und Netzwerk nicht in jedem Fall verschlüsselt wird. • Schützen Sie Ihre Netzwerkressourcen durch: –...
- Seite 7 Telefonen, Smartphones und Tablets. Das IP-Gateway CLOUD enthält vorkonfigurierte Einstellungen für 1x TCS:BUS – Video-Außenstation und für bis zu 4x TCS:BUS – Video-Innenstationen. Die Lizenzen für die 4 snipdoo® HOME- Apps sind für 10 Jahre inklusive. Ein Zugang zur snipdoo® CLOUD wird nicht benötigt.
- Seite 8 Geräteübersicht Anschlussklemmen a, b, P, M, V1 und V2 Taste Reset: Geräteneustart (Klemme 25 und 26 nicht belegt) Abschlusswiderstand: Jumper für Video-IN LED, rot: Fehleranzeige TCS:BUS RJ45-Buchse mit Status-LED: Netzwerkan- LED, gelb: Fehleranzeige Netzwerk und SD- schluss Karte Taster WEL: Netzwerkeinstellungen und Pass- LED, grün: Betriebsbereitschaftsanzeige...
- Seite 9 4x Lizenz snipdoo® HOME (gültig für 10 Jahre) • Bildspeicher • optische Status- und Fehleranzeige über LEDs sonstige Funktionen • IP-Adresse über configo einstellbar • mehrsprachiges Webinterface • SD-Karte (max. 2 GB), RJ45-Anschluss, 6-Draht TCS:BUS Schnittstellen über Schraubklemmen Betriebsspannung 15 V DC – V 28 V DC...
- Seite 10 Montage und Installation Beachten Sie bei der Wahl des Montageortes, dass das FBI6126-0401 über ein LAN-Kabel mit dem Netzwerk verbunden sein muss. Montage auf der Hutschiene ► Setzen Sie das FBI6126-0401 auf die Hutschiene (1). ► Rasten Sie das FBI6126-0401 mit leichtem Druck ein (2). Prüfen Sie, ob die Verriegelung sicher eingerastet ist (Abb.
- Seite 11 Anschließen der Leitungen Anschlussleitungen Schraubklemmen: zulässiger Querschnitt (Durchmesser) 0,08 … 0,82 mm (Ø 0,32 … 1,0 mm) max. Anzahl Drähte pro Klemmenkontakt 2 x 0,8 mm, 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.
- Seite 12 Schaltungsbeispiel Abb. 5: Schaltungsbeispiel...
- Seite 13 ► Notieren Sie sich die DHCP-Adresse des Geräts anhand der auf dem Seriennummernschild vermerkten MAC-Adresse. ► Schließen Sie die TCS:BUS-Anlage an die Stromversorgung an. Das Gerät startet automatisch. Die gelbe LED leuchtet. Ist der Startvorgang beendet leuchtet die grüne LED.
- Seite 14 DHCP-Client (de-)aktivieren Das FBI6126-0401 wird werksseitig mit deaktiviertem DHCP-Client ausgeliefert. Die werksseitig eingestellte IP-Adresse lautet: 192.168.178.202 (Abb. 8). ► Starten Sie configo auf ihrem PC. ► Setzen bzw. entfernen Sie den Haken im Kontrollkästchen DHCP aktivieren. ► Aktualisieren Sie den EEPROM vom FBI6126-0401. Weitere Informationen zu configo finden Sie in der Hilfe Abb.
- Seite 15 Hinweise zur Verwendung von Open-Source-Software Dieses Produkt enthält teilweise freie Software, die unter den Bedingungen der GNU General Public License Version 2 weitergegeben wird. Die Veröffentlichung der freien Software erfolgt, „wie es ist“, OHNE IRGENDEINE GARANTIE. Unsere gesetzliche Haftung bleibt hiervon unberührt. Eine Auflistung der freien Software sowie eine Kopie der Lizenz, die in diesem Produkt zum Einsatz kommt, finden Sie im Downloadbereich unserer Website unter: http://www.tcsag.de/download/software/firmware-updates-geraetesoftware/...
- Seite 16 Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service...
