Inhaltszusammenfassung für perma-trade PT-AB 20

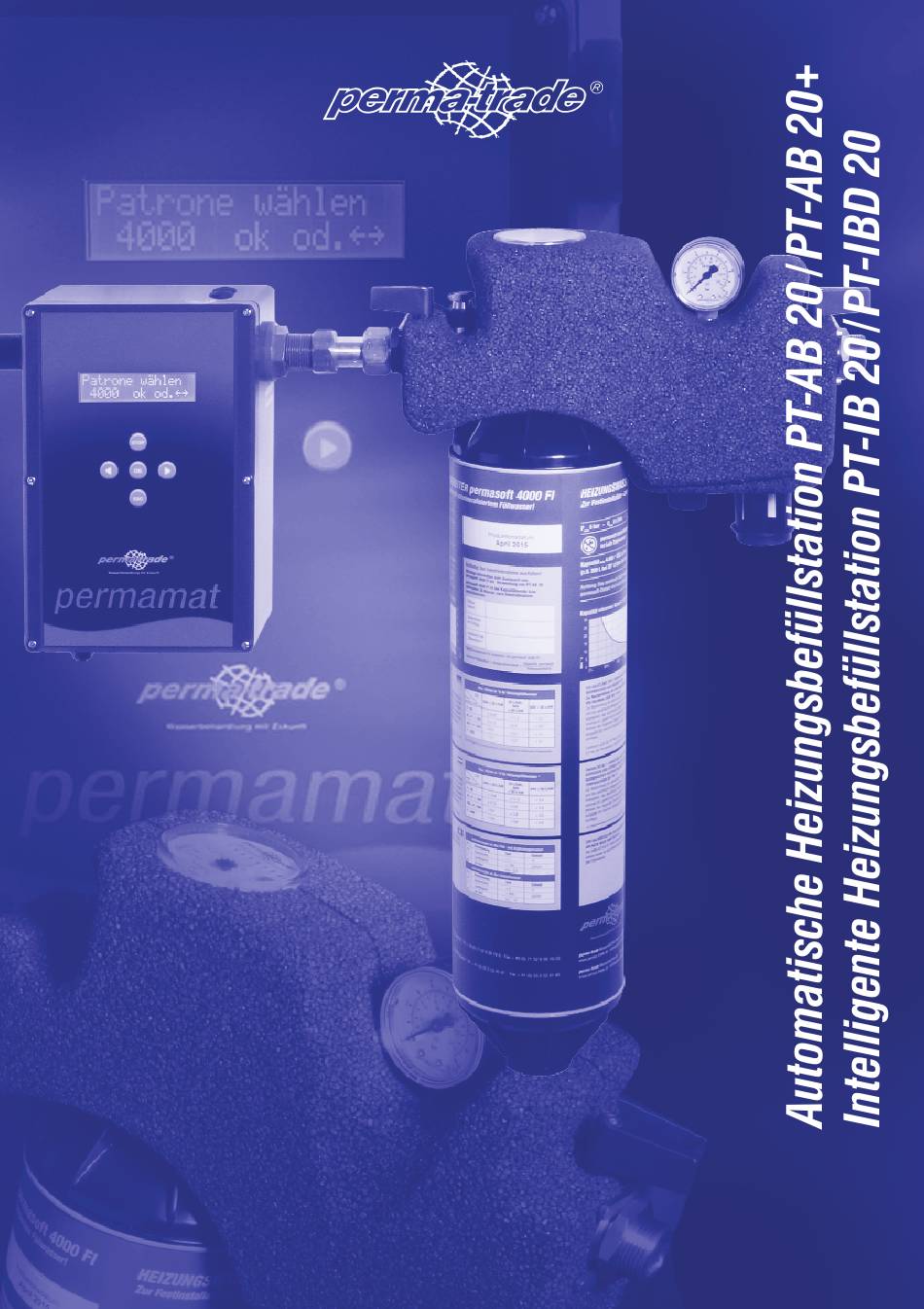

- Seite 1 Wasserbehandlung mit Zukunft Einbau- und Bedienungsanleitung...
- Seite 2 Alle Installations-, Inbetriebnahme- und Servicetätigkeiten dürfen ausschließlich von autorisierten Fachkräften durchgeführt werden. 2. Funktionsweise PT-AB 20: Die automatische Heizungsbefüllstation bestehend aus ein- und ausgangsseitigem Absperrventil, Systemtrenner BA mit Abwasseranschluss, Druckminderer, Wasseruhr, Manometer und Isolationsschalen. Über den eingebauten Druckminderer wird der eingestellte Systemdruck konstant gehalten und bei abfallendem Druck automatisch mit ent- mineralisiertem Wasser nachgefüllt.
- Seite 3 Einbau / Bedienung / Wartung / Garantie 3. Lieferumfang PT-AB 20: Nachfülleinheit bestehend aus: permasoft 4000 FI Spannmutter Nachfülleinheit (Wasserzähler, Absperrventil) Haltebügel Rechts-Links-Muffe Systemtrenner (nach DIN EN 1717) Typ BA mit Anschluss an HT Rohr, integriertem Schmutzfänger eingangsseitig und Rückflußverhinderer ausgangsseitig,...
- Seite 4 Einbau / Bedienung / Wartung / Garantie PT-IB 20 / PT-IBD 20: Nachfülleinheit bestehend aus: permasoft 4000 FI Spannmutter Nachfülleinheit (Wasserzähler, Absperrventil) Haltebügel Rechts-Links-Muffe Systemtrenner (nach DIN EN 1717) Typ BA mit Anschluss an HT Rohr, integriertem Schmutzfänger eingangsseitig und Rückflußverhinderer ausgangsseitig, Druckminderer mit Manometer Manometer Entlüftungshahn Zwischenstück...
- Seite 5 Einbau / Bedienung / Wartung / Garantie 6. Gerätemontage Montage PT-AB 20: Durchflussrichtung beachten (Pfeil auf Befüllstation) Abb. 4: 1. Haltebügel (4) mittels der beigefügten Schrauben und Dübel an der Wand befestigen. 2. Die Einheit in den Haltebügel (4) einsetzen und mit Hilfe der Spannmuttern rechts und links festziehen.
- Seite 6 Einbau / Bedienung / Wartung / Garantie Abb. 7: PS-AD18000 Abb. 8: PS-AD18000 Abb. 9: PT-IB mit PS-AD18000 Montage PT-AB 20+: Durchflussrichtung beachten (Pfeil auf Befüllstation) Abb. 10: PT-AB20+ 1. Haltebügel mittels der beigefügten Schrauben und Dübel an der Wand befestigen.
- Seite 7 Einbau / Bedienung / Wartung / Garantie Montage PT-IB 20 / PT-IBD 20: Achten Sie auf spannungsfreien Einbau der PT-IB. Hinweis: Beachten Sie, dass für den permamat FI ein Stromanschluss (Steckdose) 230V/50Hz benötigt wird. Des Weiteren besteht die Möglichkeit den permamat FI mittels seines potenzialfreien Ausganges an die Gebäudeleittechnik (GLT) anzuschließen.
- Seite 8 Druck erreicht ist. Anschließend bitte beide Kugelhähne wieder schließen, somit wird ein unkontrolliertes Nachfüllen (z. Bsp. im Fall einer Leckage) verhindert. Bei der PT-AB 20 ist die Kapazität der Entmineralisierungseinheit selbst zu ermitteln und über den Wasserzähler zu überwachen. Die permasoft Entmineralisierungseinheit hat eine Kapazität von 4000 °GSG x Liter. Das bedeutet, dass sich die maxi- male Nachfüllmenge berechnen lässt, in dem Sie die 4000 °GSG x Liter durch den vorliegenden Gesamtsalzgehalt...
- Seite 9 Einbau / Bedienung / Wartung / Garantie Inbetriebnahme PT-IB20 / PT-IBD20: Heizungswasserbefüllstation auf ordnungsgemäße Installation überprüfen. 1. Kugelhahn ausgangsseitig schließen, Kugelhahn eingangsseitig öffnen. 2. Öffnen des Entlüftungsventils der Nachfülleinheit zum Entlüften. 3. Schließen des Entlüftungsventils. 4. Öffnen beider Kugelhähne, damit vollautomatische Nachspeisung möglich ist. 5.
- Seite 10 Einbau / Bedienung / Wartung / Garantie Menüstruktur...
- Seite 11 Einbau / Bedienung / Wartung / Garantie Menüführung im Detail:...
- Seite 12 Einbau / Bedienung / Wartung / Garantie...
- Seite 13 Entmineralisierungseinheiten übersteigt, muss ein Austausch der Entmineralisierungseinheiten vorgenommen wer- den. Bei der PT-AB 20 ist die Kapazität der Entmineralisierungseinheit selbst zu ermitteln und über den Wasserzähler zu überwachen. Die jeweilige Restkapazität der permasoft 4000 FI kann in der Tabelle auf der Patrone notiert werden.
- Seite 14 Einbau / Bedienung / Wartung / Garantie PT-AB 20+ Anschlussgewinde: DN 20 / G “ + Verschraubung R “ AG Max. Betriebstemperatur: 30 °C Max. Vordruck: 10 bar Regelbereich Druckminderer: 1,5 bis 4 bar (Achtung: Der an der Befüllstation anstehende Vordruck muss 1,5 bar größer sein als der gewünschte Systemdruck)
- Seite 15 11. Hinweise zur Entsorgung Alt- und Verschleißteile sind gemäß den örtlichen Vorschriften ordnungsgemäß zu entsorgen oder der Wiederverwertung zuzuführen. Die permasoft Entmineralisierungseinheit kann an den Hersteller perma-trade Wassertechnik zurückgesandt werden und wird dort anschließend recycelt. Techn. Änderungen vorbehalten. Stand: April 2016...
- Seite 16 H o m e p a u n s e r e r Wasserbehandlung mit Zukunft perma-trade Wassertechnik GmbH Röntgenstraße 2 · 71229 Leonberg (Höfingen) Tel. 0 71 52/9 39 19-0 · Fax 0 71 52/9 39 19-35 www.perma-trade.de...
