Behringer Eurolive B205D Bedienungsanleitung

Flexibler, kleiner selfpowered monitor/fullrangelautsprecher
Vorschau ausblenden Andere Handbücher für Eurolive B205D:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technikpool.org
Bedienungsanleitung
BeschallungBeleuchtungRecordingService
Behringer Eurolive B205D
Flexibler, kleiner selfpowered Monitor/ Fullrange-
lautsprecher

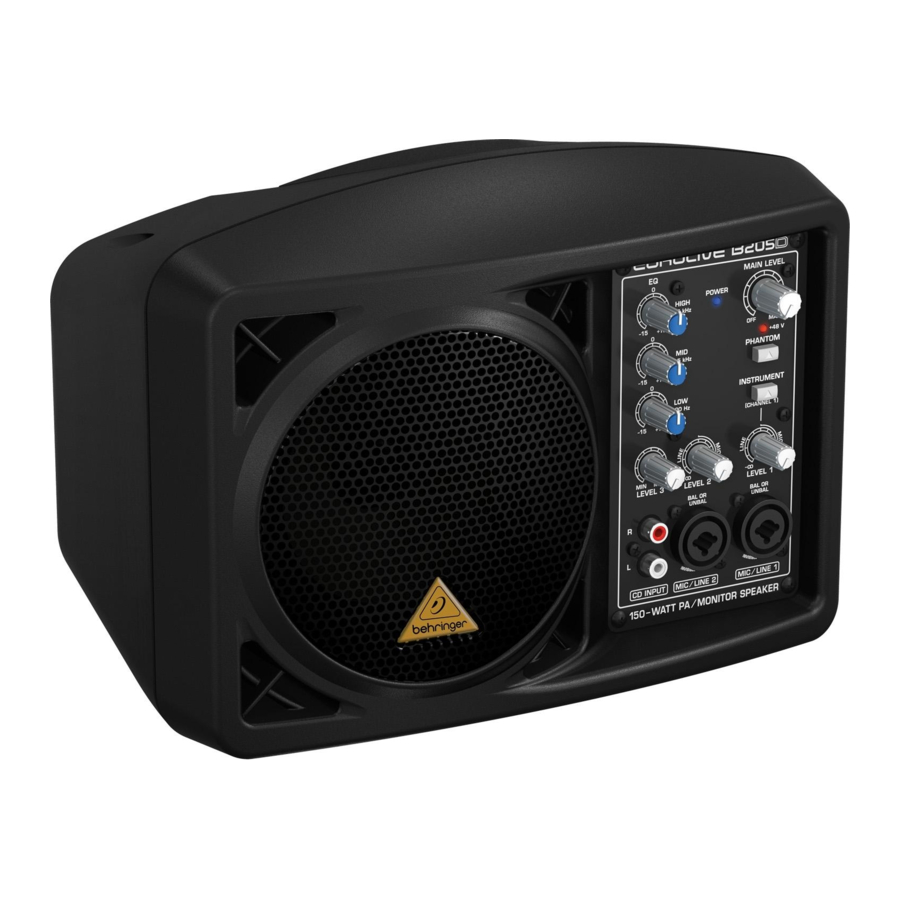

Der Behringer B205D ist ein selfpowered Fullrange-Lautsprecher, der dank seines
angeschrägten Designs auch als Monitor eingesetzt werden kann. In dem kompakten
Gehäuse arbeitet ein 5,25" kleiner Speaker, der mit starken Neodym-Magneten an-
getrieben wird. Obwohl der Speaker so klein ist, kann er mit einem Frequenzumfang
von 65Hz bis 18kHZ getrost der Kategorie "Full-Range" zugeordnet werden. Mit vier
gleichzeitig verfügbaren Inputs und zwei regelbaren Mikrofon-Preamps lassen sich
hier Audiosignale per Klinken-, XLR- und auch Cinch-Stecker einspeisen und per
Drei-Kanal-Mixer abstimmen, und das sogar mit einer klanglichen Feinabstimmung
via Drei-Band-Equalizer.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Behringer Eurolive B205D

Inhaltszusammenfassung für Behringer Eurolive B205D

  • Seite 1 Behringer Eurolive B205D Flexibler, kleiner selfpowered Monitor/ Fullrange- lautsprecher Der Behringer B205D ist ein selfpowered Fullrange-Lautsprecher, der dank seines angeschrägten Designs auch als Monitor eingesetzt werden kann. In dem kompakten Gehäuse arbeitet ein 5,25" kleiner Speaker, der mit starken Neodym-Magneten an- getrieben wird.

  • Seite 2: Instrumente, Cd-Player, Smartphones, Tablets Und Mehr Anschliessen

    Proben und Klein-Gigs transportieren. Stativ- und transportfähig Für Gesang lässt sich der Behringer B205D auf einem Mikrofonstativ befestigen. Da- bei wird er auf den optional erhältlichen Mikrofonadapter aufgesetzt. Auf der Obersei- te befindet sich ein Flansch, in den ein Stativarm eingeschraubt werden kann. Auf Gigs lässt sich der Speaker in längeren Pausen mit einem optional erhältlichen pass-...
  • Seite 3 Bedienungsanleitung BeschallungBeleuchtungRecordingService Schaumstoff ausgekleideter Koffer genutzt werden. Wer ohne eine kanalbezogene Klangregelung, Bluetooth-Anbindung und USB-Player auskommt, findet im Behringer B205 D für wenig Geld einen hilfreichen kleinen Begleiter für häufige Kleinauftritte. Hinweise für den sicheren Gebrauch Achtung! Das Gerät wird mit lebensgefährlicher Netzspannung (230V-) versorgt.

  • Seite 4: Verkabelung

    Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Verkabelung Verbinden mehrerer Lautsprecher miteinander Anschluss von Mikrofonen, Instrumenten und Stereosignalquellen.
  • Seite 5 Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Montage auf Mikrofonständer...

  • Seite 6: Bedienelemente

    Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Bedienelemente ① POWER-LED Leuchtet bei eingeschaltetem Lautsprecher. ② MAIN LEVEL Zur Einstellung der Gesamtlautstärke EQ Hohe, mittlere und tiefe Frequenzen um ±15 dB abschwächen oder anhe- ③ ben. LEVEL 3 Zur Anpassung der Eingangsempfindlichkeit (Verstärkung) für die CD ④...
  • Seite 7 Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService KÜHLKÖRPER Achten Sie auf genügend Platz hinter dem Lautsprecher, da- ① mit Wärme abgeführt werden kann. ② POWER SWITCH Zum Ein- und Ausschalten des Lautsprechers. POWER SOURCE Verbinden Sie das im Lieferumfang enthaltene IEC- ③ Netzkabel mit dieser Buchse THRU Leiten Sie ein Signal unter Verwendung eines symmetrischen Kabels mit XLR-Stecker zu einem anderen Lautsprecher oder Gerät.

  • Seite 8: Erste Schritte

    Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Erste Schritte Stellen Sie die Lautsprecher an den gewünschten Positionen auf, vorzugs- weise auf Ständern als persönliche Monitore oder als Hauptlautsprecher. Vor der Inbetriebnahme achten Sie darauf, dass alle Lautstärkeregler (MAIN LEVEL- und LEVEL-Regler) auf Null stehen. Die Klangregelung sollte sich in mittlerer Position befinden (so wie dargestellt).
  • Seite 9 Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService jedes Lautsprechers separat eingestellt werden.) Geben Sie die Audioquelle wieder, oder sprechen Sie mit normaler bis kräfti- ger Lautstärke in das Mikrofon. Stellen Sie den LEVEL-Regler für jeden Kanal auf die gewünschte Lautstärke ein. Wird das Signal verzerrt wiedergegeben, drehen Sie den LEVEL-Regler des Kanals wieder zurück.

  • Seite 10: Technische Daten

    Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Technische Daten: 5,25" Premium Full-Range Neodym Treiber  integrierte 150 W Class D Endstufe  3-Kanal Mixer mit 3-Band EQ  1 Mikrofon/Line/ Instrumenten-Eingang  1 Mikrofon/Line Eingang und 1 Stereo Cinch CD Input  Frequenzbereich: 65 - 18.000 Hz (-10 dB) ...
