3. Se necessario, collegare i cavi dati
seriali al veicolo.
• Il cavo giallo è il cavo di ingresso
dati seriale.
• Il cavo blu è il cavo di uscita dati
seriale.
• Il cavo verde è il cavo di messa a
terra seriale.
4. Se necessario, collegare il jack audio
.
➋
Installazione del supporto
Installazione della base del
manubrio
Il dispositivo include i componenti
per due soluzioni di installazione sul
manubrio.

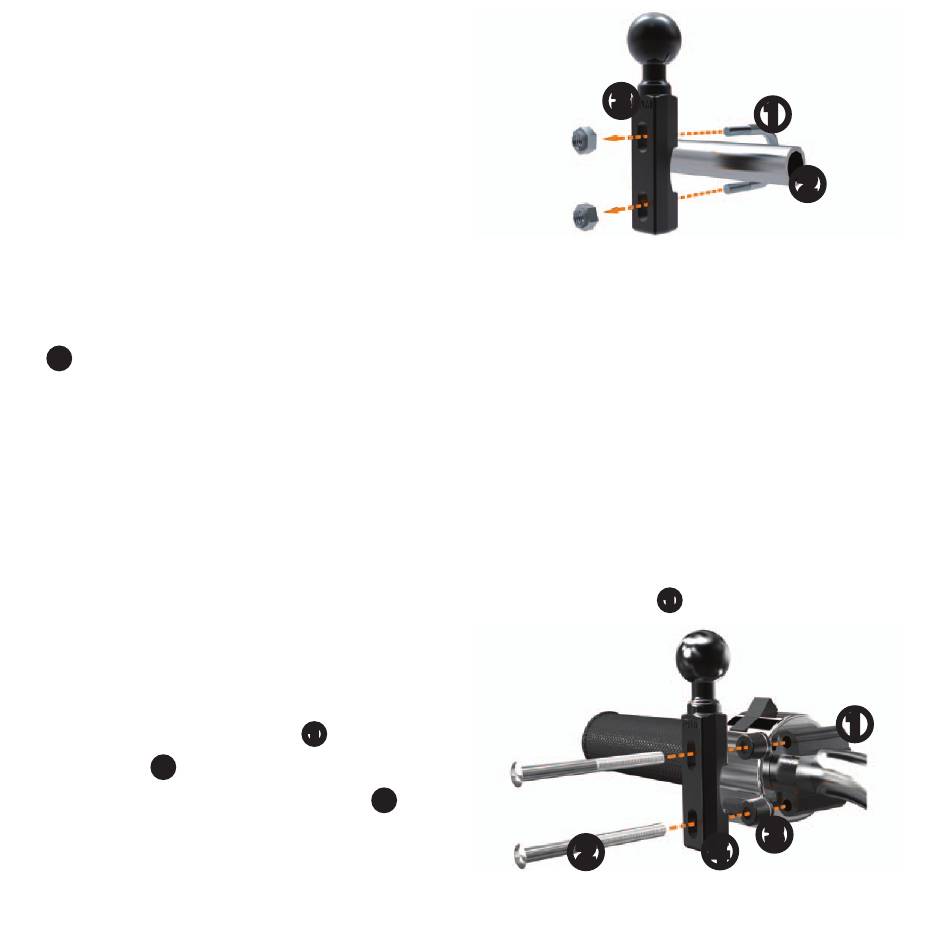

Installazione della staffa a U e
della base del manubrio
1. Posizionare la staffa a U
manubrio e far passare le estremità
➋
attraverso la base del manubrio
12
2. Serrare i dadi per fissare la base.
NOTA: la coppia consigliata è di 50
lbf-poll. (5,7 Nm). La coppia non deve
superare 80 lbf-poll. (9 Nm).
Installazione della base del
manubrio sul supporto del
morsetto della frizione/freno
1. Rimuovere i due bulloni in dotazione
intorno al
➊
.
➌
➌
dal supporto del morsetto della
frizione/freno .
➊
➋
➊
➋
➊
➌
➍
