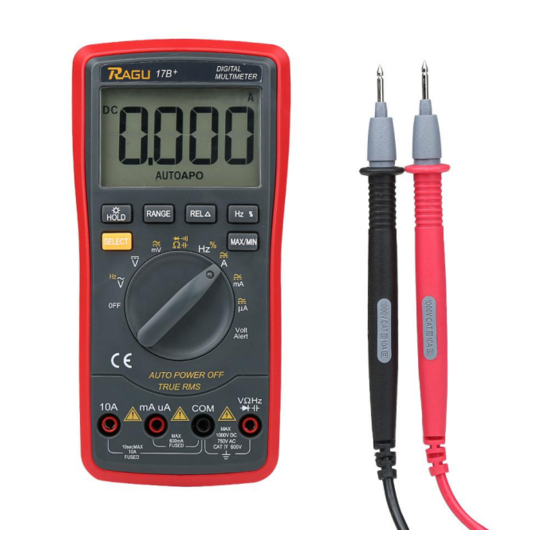

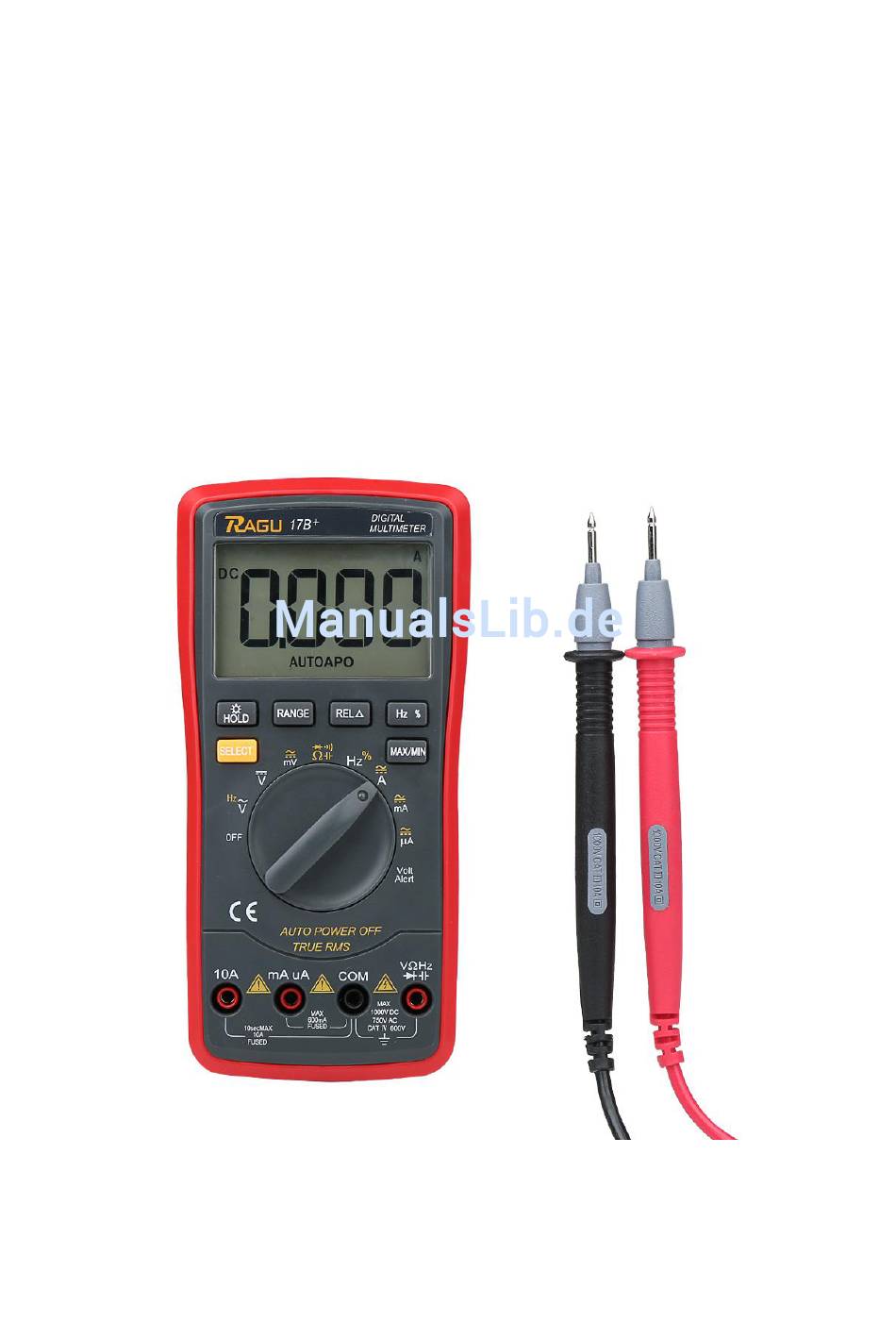

- Seite 1 RAGU 17B DIGITALES MULTIMETER BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhalt ⅠÜbersicht..........................1 ⅡSicherheitsvorkehrungen......................1 Ⅲ Merkmale und Spezifikationen....................2 1. Allgemeine Merkmale.......................2 2. Technische Merkmale....................... 3 ⅣBetriebsanleitung........................6 1.Steuerungselement......................6 2. Messung von Gleichspannung..................7 3. Messung von Wechselspannung..................7 4. Messung von Gleichstrom....................8 5. Messung von Wechselstrom....................9 6. Messung von Widerstand (Ω)................... 9 7. -
Seite 3: Ⅰübersicht
ⅠÜbersicht Als ein batteriebetriebenes 3 5/6 automatisches Digitalinstrument ist das RAGU 17B die perfekte Kombination aus stabiler Leistung, hoher Präzision und absoluter Verlässlichkeit. Das Multimeter ist mit einem exzellenten Display (Texthöhe 21mm) ausgestattet und dafür designt, gut ablesbare und eindeutige Messergebnisse zu liefern. -
Seite 4: Ⅲ Merkmale Und Spezifikationen
Erdung Doppelisolierung Warnung! (Folgen Sie der Betriebsanleitung) Unterspannung der Batterie Diese Betriebsanleitung deckt alle wichtigen Informationen zur Sicherheit und zu Sicherheitsvorkehrungen ab. Bitte lesen Sie diese wichtigen Informationen aufmerksam durch und beachten Sie alle Warnungen und folgen Sie ihnen strengstens. Wenn Sie mit Elektrik nicht vertraut oder ein Neueinsteiger sind, nutzen Sie das Multimeter nur unter Aufsicht und Anweisung von Experten. -
Seite 5: Technische Merkmale
2. Technische Merkmale 2-1 Genauigkeit: ± (a% × Ableseergebnis ＋ niedrigstwertige Ziffer), bei (23±5)℃, relative Luftfeuchtigkeit <75%. Die Gewährleistung gilt für ein Jahr ab Auslieferung. 2-2 Die mit "▲" gekennzeichneten Funktionen sind für das RAGU 17B Multimeter verfügbar. Von 17B unterstützt... - Seite 6 2-3-2 Wechselspannung RMS (ACV) Bereich Genauigkeit Auflösung 600mV 0.1mV (0.8%+5) 10mV 600V 100mV 750V (1.2%+10) Eingangsimpedanz: 10MΩ. Frequenzbereich: 40Hz~1kHz (Standardsinuskurve und Dreieckform); 40Hz~200Hz (andere Kurvenformen). 2-3-3 Gleichstrom (DC) Bereich Genauigkeit Auflösung 600μA 0.1μA (0.8%+10) 6000μA 0.001mA 60mA 0.01A (2.0%+30) 600mA 0.1A Maximal erlaubter Abfall: 600mv.
- Seite 7 Frequenzbereich: 40Hz~1kHz (Standardsinuskurve und Dreieckform); 40Hz~200Hz (andere Kurvenformen). Display: Echt RMS. 2-3-5 Widerstand (Ω) Bereich Genauigkeit Auflösung 600Ω 0.1Ω （0.8%+5） 6kΩ 1Ω （0.8%+3） 60kΩ 10Ω 600kΩ 100Ω 6MΩ 1kΩ 60MΩ (1.0%+25) 10kΩ Leerlaufzustand: weniger als 3V. Überlastungsschutz: 550V DC oder AC Peak. Hinweis: a.
-
Seite 8: Ⅳbetriebsanleitung
Überlastungsschutz: 550V DC oder AC Peak. 2-3-8 Frequenz (f) Bereich Genauigkeit Auflösung 10HZ 0.01 Hz 100HZ 0.1 Hz 1kHz 1 Hz 10kHz 10 Hz 100 kHz 100 Hz 1MHz/20MHz 1kHz/10 kHz Eingangsempfindlichkeit: 1V RMS. Überlastungsschutz: 550V DC oder AC Peak (nicht länger als 10 Sekunden). 2-3-9 Diode Bereich Anzeigewert... -
Seite 9: Messung Von Gleichspannung
(5) Auswahltaste “Relativ”; (6) Taste zur Umwandlung von Frequenz und Arbeitszyklen; (7) Schalter für Funktionsauswahl; (8) 10A Stromeingangsbuchse; (9) mA / μA Stromeingangsbuchse; (10) COM-Eingang; negative Eingangsbuchse für schwarze Testmessleitung; (11) Eingang für Spannung, Widerstand, Diode, Kondensatoren, Frequenz; (12) Taste für MAX/MIN-Messungen. 2. -
Seite 10: Messung Von Gleichstrom
- Es kann sein, dass der auf dem Display angezeigte Wert vor Ihrer Messung noch nicht auf 0 zurückgekehrt ist, was am Einfluss von vorherigen Messungen oder der Prüfumgebung liegen kann. Das braucht Sie nicht zu beunruhigen, denn es beeinflusst Ihre aktuelle Messung in keiner Weise. -
Seite 11: Messung Von Wechselstrom
5. Messung von Wechselstrom A) Die schwarze Testmessleitung in den COM-Eingang und die rote in den mA/uA-Eingang (max. 600mA) bzw. den 10A-Eingang (max. 10A) stecken. Die Grundeinstellung für die Messung ist Gleichstrom, mit dem „Select“-Knopf können Sie den Messmodus zu AC wechseln. -
Seite 12: Messung Von Kapazität (C)
C) Verbinden Sie die Testmessleitungen quer mit dem zu prüfenden Widerstand. Hinweis: - Wenn „OL“ auf dem LCD Display angezeigt wird, befindet sich der gemessene Widerstand im Leerlauf oder der gemessene Widerstandswert liegt über der Grenze des aktuellen Messbereichs. Bei Widerständen über 1MΩ braucht das Multimeter einige Sekunden, bevor stabile Werte angezeigt werden. -
Seite 13: Messung Von Frequenz (F)
Den Range-Schalter auf stellen, den “select”-Knopf drücken, Diode/Durchgangsprüfung (diode test/measurement) wählen. Die Testmessleitungen mit der zu testenden Diode verbinden. Wenn die Diode korrekt in Durchlassrichtung verbunden ist (Polaritätsverbindung ist korrekt), wird auf dem Display der gemessene Wert zwischen 500mV und 800mV angezeigt. Lesen Sie den gemessenen Wert vom Display ab. -
Seite 14: Data Hold Und Hintergrundbeleuchtung An/Aus
Fehlerhafte Messwerte Kein Stromeingang Sicherung ersetzen Ⅵ Instandhaltung des Geräts Das RAGU 17B ist ein Hochpräzisionsinstrument. Dem Nutzer sind Modifikationen des Kreislaufs untersagt. Halten sie es bitte von Wasser und Schmutz fern, stoßen sie es nicht und lassen sie es nicht... - Seite 15 fallen. Lagern oder nutzen Sie das Gerät nicht bei hohen Temperaturen, hoher Luftfeuchtigkeit, in entzündlicher oder explosiver Umgebung oder bei hoher magnetischer Feldstärke. Bitte nutzen Sie ein feuchtes Tuch und schonende Reinigungsmittel, um die Oberfläche des Geräts zu reinigen. Keine starken Lösungsmittel wie Schleifmittel oder Ethylalkohol nutzen. Wenn das Gerät für längere Zeit außer Betrieb ist, entfernen Sie bitte die Batterien, falls diese auslaufen.
