Inhaltsverzeichnis
Verwandte Anleitungen für Inventum VWM8010B
Inhaltszusammenfassung für Inventum VWM8010B

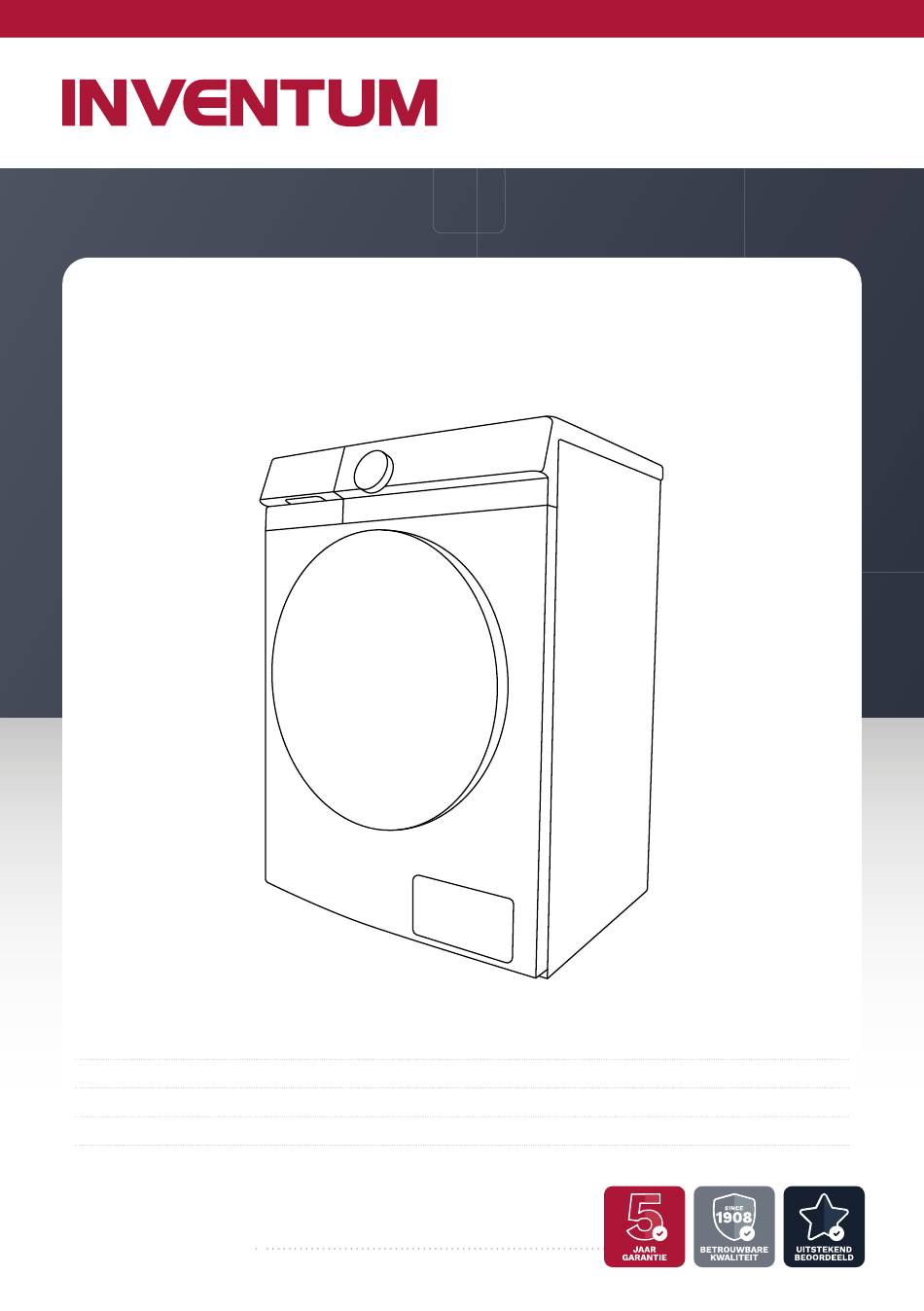

- Seite 1 Handleiding VWM8010B Wasmachine Washing machine • Waschmaschine • Lave-linge • Handleiding EN • User manual DE • Benutzerhandbuch FR • Manuel d’utilisation www.inventum.eu...
- Seite 2 •...
-
Seite 3: Inhaltsverzeichnis
Nederlands Symbolen pagina 4 veiligheidsvoorschriften pagina 5 productomschrijving pagina 11 installatie en aansluiting pagina 12 gebruik pagina 14 onderhoud pagina 23 algemene service- en garantievoorwaarden pagina 100 English Symbols page 28 safety instructions page 29 product description page 35 installation and connection page 36 operation page 38... -
Seite 52: Symbole
In diesem Dokument verwendete Symbole Informationen, Ratschläge, Tipps oder Empfehlungen Warnung Allgemeine Gefahr Warnung Stromschlaggefahr Warnung Vorsicht, heiße Oberfläche Warnung Feuergefahr Lesen Sie unbedingt alle Anweisungen sorgfältig durch. •... -
Seite 53: Sicherheitshinweise
Deutsch Sicherheitshinweise • Lesen Sie diese Anweisungen, bevor Sie das Gerät bedienen, und bewahren Sie diese auf, sodass Sie sie später zurate ziehen können. Verwenden Sie die Waschmaschine nicht, bevor Sie die Anweisungen für die erste Verwendung gelesen haben. • Kontrollieren Sie die Verpackung und das Gerät auf Schäden, die während des Transports entstanden sind. -
Seite 54: Elektroinstallation
• Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dadurch hat das Gerät Zeit, Raumtempe- ratur anzunehmen. • Die Tür lässt sich während des Waschens nicht öffnen. • Bevor zum ersten Mal Wäsche gewaschen wird, muss das Gerät einmal mit einem kompletten Programm, aber ohne Wäsche laufen. - Seite 55 • Bei einem Defekt dürfen nur zugelassene Ersatzteile von autorisierten Herstellern verwendet werden. • Wenn das Gerät falsch angeschlossen oder verwendet wird oder von einer unbefugten Person gewartet wird, haftet Inventum nicht für eventuelle Schäden und diese Schäden werden nicht durch die Gewährleistung abgedeckt.
-
Seite 56: Wasserüberlaufschutz
Das Gerät ist nicht für chemische Reinigung ausgelegt. • Verwenden Sie nur für Waschmaschinen und die Wäschepflege geeignete Waschmittel. Inventum haftet nicht für Schäden oder Verfär- bungen bei Dichtungen und Kunststoffteilen, die durch den falschen Gebrauch von Bleichmitteln oder Farbstoffen verursacht werden. -
Seite 57: Transport / Umstellen Nach Der Installation
• Bei einem Defekt dürfen nur zugelassene Ersatzteile von autorisierten Herstellern verwendet werden. • Kontrolliere Sie, dass alle Taschen leer sind. Scharfe und harte Teile wie Münzen, Broschen/Nadeln, Nägel, Schrauben, Steine usw. können dieses Gerät schwer beschädigen. • Entfernen Sie alle Gegenstände aus den Taschen (z. B. Feuerzeuge und Streichhölzer), bevor Sie das Gerät verwenden. -
Seite 58: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG • Das Gerät ist nur für den Hausgebrauch ausgelegt. Wenn das Gerät für professionelle oder kommerzielle Zwecke oder für andere Zwecke verwendet wird, die über den normalen Gebrauch in einem Haushalt hinausgehen, oder wenn das Gerät von einer Person verwendet wird, die kein Verbraucher ist, entspricht der Gewährleistungszeitraum dem kürzesten von der geltenden Gesetzgebung vorgeschriebenen Gewährleistungszeitraum. -
Seite 59: Produktbeschreibung
Produktbeschreibung Obere Abdeckung Bedienfeld Stromkabel Trommel Pumpenfilter Wasserablaufschlauch Verstellbare Füße Tür Einspülschale 10. Wasserzulaufschlauch 4 x Abdeckkappe 1 x Zulaufschlauch 1 x Bedienungsan- für kaltes Wasser leitung Deutsch •... -
Seite 60: Installation Und Anschluss
Installation und Anschluss FÜR DIE INSTALLATION BENÖTIGTER PLATZ WARNUNG! • Stabilität ist ein wichtiger Faktor, um zu verhindern, dass sich das Produkt durch den Aufstellort bewegt! Stellen Sie sicher, dass Sie das Gerät auf einem stabilen Untergrund aufstellen und in Längs- und Querrichtung präzise ausrichten, indem Sie die verstellbaren Füße drehen. - Seite 61 DAS GERÄT WAAGERECHT AUSRICHTEN WARNUNG! • Die Sicherungsmuttern müssen bei allen vier Füßen fest gegen das Gehäuse geschraubt werden; damit wird sichergestellt, dass das Gerät fest und sicher steht. Richten Sie das Gerät mit einer Wasserwaage und einem Schraubenschlüssel waagerecht aus. 1.
-
Seite 62: Das Gerät An Das Stromnetz Anschliessen
DAS GERÄT AN DAS STROMNETZ ANSCHLIESSEN WARNUNG! • Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dadurch hat das Gerät Zeit, Raumtemperatur anzunehmen. • Schließen Sie das Gerät an eine geerdete Steckdose an. Die Steckdose muss nach der Installation gut zugänglich sein. -
Seite 63: Vor Jedem Waschgang
VOR JEDEM WASCHGANG • Die Umgebungstemperatur bei dem Gerät muss zwischen 5 und 40 °C liegen. Wenn das Gerät bei einer Temperatur unter 0 °C verwendet wird, können das Einlassventil und das Ablaufsystem beschädigt werden. Wenn das Gerät unter Gefrierbedingungen installiert wurde, muss es in eine Umgebung mit einer normalen Raumtemperatur gebracht werden, um sicherzustellen, dass der Wasserzulaufschlauch und der Wasserablaufschlauch vor der Verwendung auftauen können. -
Seite 64: Nach Dem Waschen
WASCHEN Schalten Sie Wählen Sie ein Wählen Sie Drücken Sie die das Gerät ein. Programm aus. Einstellungen und/ START/PAUSE-Taste, oder zusätzliche um das Programm Funktionen aus. zu starten. NACH DEM WASCHEN Wenn das Programm beendet und das Gerät fertig ist, ertönt ein Summer und auf dem Display wird einige Sekunden lang [ End ] (Ende) angezeigt, bevor das Display erlischt. -
Seite 65: Bedienfeld
BEDIENFELD SteamClean Favoriet Snel 15 min. Vlekken Katoen Steriel 70OC Synthetisch ECO 40-60 Steam Clean Beddengoed Spoelen / Centrifugeren Was toevoegen Stil Start Allergie Centrifugeren / Afpompen 3 sec. Snel Temp./ Toeren / Functie uitstel 20OC Trommelreiniging Pantone 877C 100% Cyan Symbol Taste oder Anzeige Beschreibung... - Seite 66 DISPLAY Vlekken Steam Clean fugeren Was toevoegen Stil Start Afpompen 3 sec. Snel Temp./ Toeren / Functie uitstel Buch- Symbol Taste oder Anzeige Beschreibung stabe Zeigt die Waschzeit, Verzögerungszeit, Fehlercodes und Ende an 18:88 Temperaturanzeige Anzeige der Schleuderdrehzahl 1400 Wenn diese Anzeige leuchtet, wurde die Vorwaschfunktion aktiviert. Vorwäsche Wenn diese Anzeige leuchtet, wurde die Funktion Extra Spülen aktiviert.
-
Seite 67: Funktion
Snel Schnell Die Waschzeit kann gegebenenfalls verkürzt werden, indem die Taste Schnell gedrückt wird. Es hängt von dem ausgewählten Programm ab, wie viel kürzer die Waschzeit sein wird. Temperatur Temp./ Die Waschtemperatur kann gegebenenfalls angepasst werden, indem die Taste Temperatur gedrückt wird. Die folgenden 6 Einstellungen sind möglich: Kalt - 20 °C - 30 °C - 40 °C - 60 °C - 70 °C -90 °C. -
Seite 68: Weitere Funktionen
ACHTUNG! • Wenn während des Waschgangs eine größere Menge an Wäsche nachgelegt wird, ist das Waschergebnis möglicherweise schlechter, da das Gerät zu Beginn des Waschgangs ein geringeres Gewicht bei der Wäscheladung erfasst hat und daher weniger Wasser genommen hat. Eine zu geringe Menge an Wasser im Verhältnis zur Wäschemenge kann auch zu Beschädigungen bei der Wäsche führen (wenn trockene Wäschestücke aneinander reiben). - Seite 69 Display Auf dem Display werden Einstellungen, geschätzte Restzeit, Schleuderdrehzahl, Temperatur, Startverzö- gerung, Optionen und Statusmeldungen für Ihr Gerät angezeigt. Das Display bleibt während des Waschgangs eingeschaltet. Dauer des Waschgangs Startverzögerung Ende Schleuderdrehzahl Temperatur Fehler PROGRAMME Max. Beschreibung des Programms Programm Beladung Baumwolle 8,0 kg...
-
Seite 70: Zusätzliche Funktionen Auswählen
ZUSÄTZLICHE FUNKTIONEN AUSWÄHLEN Bevor die Start-Taste gedrückt wird, kann eine zusätzliche Funktion zum Hauptwaschprogramm hinzugefügt werden. Wählen Sie ein Programm aus und drücken Sie dann die Taste Funktion, um eine oder mehrere zusätzliche Funktion(en) hinzuzufügen. Standardtemperatur Standard- Verzöge- Nacht- Ver- Vor- Extra Schnell-... -
Seite 71: Wartung
Wartung • TABELLE PROGRAMMDAUER / TEMPERATUR / SCHLEUDERDREHZAHL Programm Max. Standard- Standard- Standard- Temperaturoptionen Max. Beladung dauer temp. drehzahl Drehzahl Baumwolle 8,0 kg 3:39 40 °C 800 U/Min. Kalt/20/30/40/60/90 °C 1400 Synthetik 4,0 kg 3:18 40 °C 800 U/Min. Kalt/20/30/40/60 °C 1200 8,0 kg 1:20 40 °C 800 U/Min. -
Seite 72: Das Türdichtungsgummi Und Die Glasscheibe Reinigen
DAS TÜRDICHTUNGSGUMMI UND DIE GLASSCHEIBE REINIGEN Wischen Sie die Glasscheibe und das Dichtungsgummi der Tür nach jeder Wäsche ab. Damit entfernen Sie Fusseln und Flecken und verlängern Sie die Lebensdauer. Angesammelte Fusseln können zu Undichtigkeiten führen. Kontrollieren Sie das Dichtungsgummi der Tür, entfernen Sie nach jeder Wäsche alle Münzen, Knöpfe oder anderen Gegenstände, die sich dort möglicherweise angesammelt haben. -
Seite 73: Den Filter Der Ablaufpumpe Reinigen
DEN FILTER DER ABLAUFPUMPE REINIGEN Der Pumpenfilter kann Fusseln/Fasern und kleine Fremdkörper aus der Wäsche filtern. Dies ist insbesondere beim Waschen von flauschigen, wolligen oder sehr alten Wäschestücken wichtig. WARNUNG! • Ziehen Sie den Stecker des Geräts aus der Steckdose, bevor Sie mit der Reinigung beginnen. Andernfalls besteht Stromschlaggefahr. - Seite 74 • FEHLERSUCHE Das Gerät steuert und überwacht den Betrieb der verschiedenen Funktionen während des Waschgangs automatisch. Wenn eine Unregelmäßigkeit auftritt, wird diese durch die Meldung (E:XX) auf dem Display angezeigt. Das Gerät meldet den Fehler, bis es ausgeschaltet wird. Störungen aus der Umgebung (z. B. vom Stromnetz) können zu verschiedenen Fehlermeldungen führen.
-
Seite 75: Technische Daten
• Das Gerät ist schwer. Transportieren Sie es vorsichtig. Heben Sie das Gerät niemals an einem hervorstehenden Teil an. Die Tür des Geräts darf nicht als Griff verwendet werden. • TECHNISCHE DATEN Modell VWM8010B Waschkapazität 8,0 kg Stromversorgung 220-240 V~, 50 Hz... -
Seite 102: Allgemeine Service- Und Garantiebedingungen
• Produkte, die zugesandt werden, ohne dass zunächst eine Meldung gemacht wurde, werden nicht bearbeitet. Auf der Grundlage einer Meldung teilt Inventum Ihnen mit, ob die Garantie gilt, und ob Sie das Produkt zusenden sollen. • Der Ersatz oder die Reparatur eines defekten Produktes oder eines seiner Geräteteile hat nicht eine Verlängerung der ursprünglichen Garantiefrist zur Folge. - Seite 104 VWM8010B/01.0723 Wijzigingen en drukfouten voorbehouden Änderungen und Druckfehler vorbehalten Inventum Huishoudelijke Sous réserve de modification Apparaten B.V. Modifications and errors reserved Postbus 5023 6802 EA Arnhem www.inventum.eu facebook.com/inventum1908 pinterest.com/inventum1908 youtube.com/inventum1908 instagram.com/inventum1908 www.inventum.eu...
