Beschreibung, Geräteaufbau, Maßzeichnung
2.1
Gerätebeschreibung
SITOP PSU400M ist eine primär getaktete Stromversorgung zum Anschluss an DC-
Versorgungsspannungen (z. B. an die Zwischenkreisspannung von Antriebssystemen). Am
Ausgang des Gerätes steht eine elektronisch geregelte Gleichspannung zur Verfügung, die
über ein Potenziometer eingestellt werden kann. Der Ausgang des Gerätes ist potenzialfrei,
leerlauf- und kurzschlussfest. Die LED-Anzeige dient der Signalisierung des
Betriebszustandes. Über den Meldekontakt kann der Betriebszustand des Gerätes
weiterverarbeitet werden.

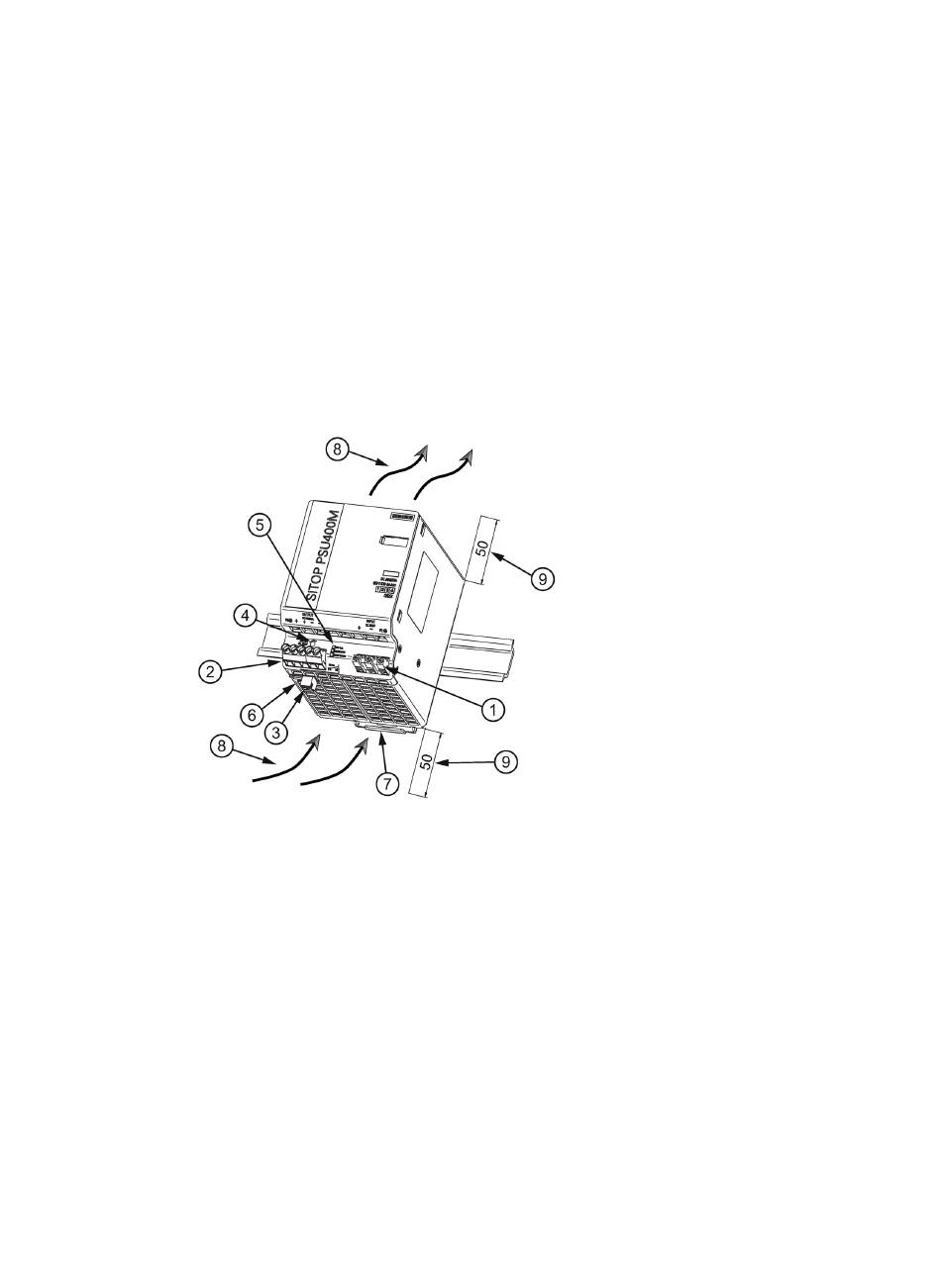

①
②
③
④
⑤
⑥
⑦
⑧
⑨
Bild 2-1
SITOP PSU400M
Gerätehandbuch, 11.2014, C98130-A7601-A1-3-29
DC-Eingang
DC-Ausgang
Meldekonkakt
Potenziometer 24 ... 28,8 V
Kontrollleuchten (24 V O.K., OVERLOAD, SHUTDOWN)
Wahlschalter A/B/C
Hutschienenschieber
natürliche Konvektion
Freiraum oberhalb/unterhalb
Aufbau
2
9
