Inhaltszusammenfassung für Nibe Contura 51

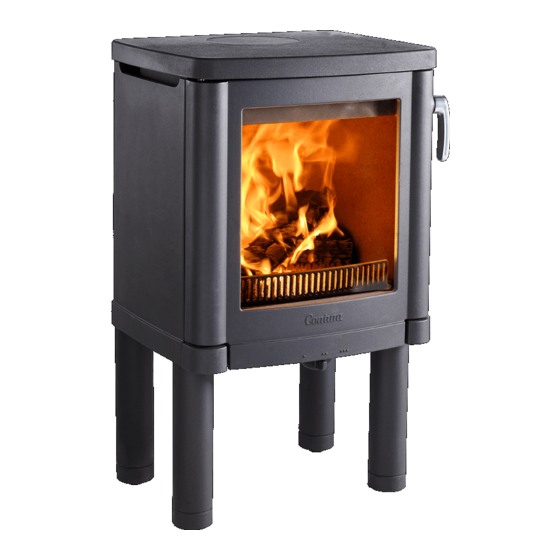

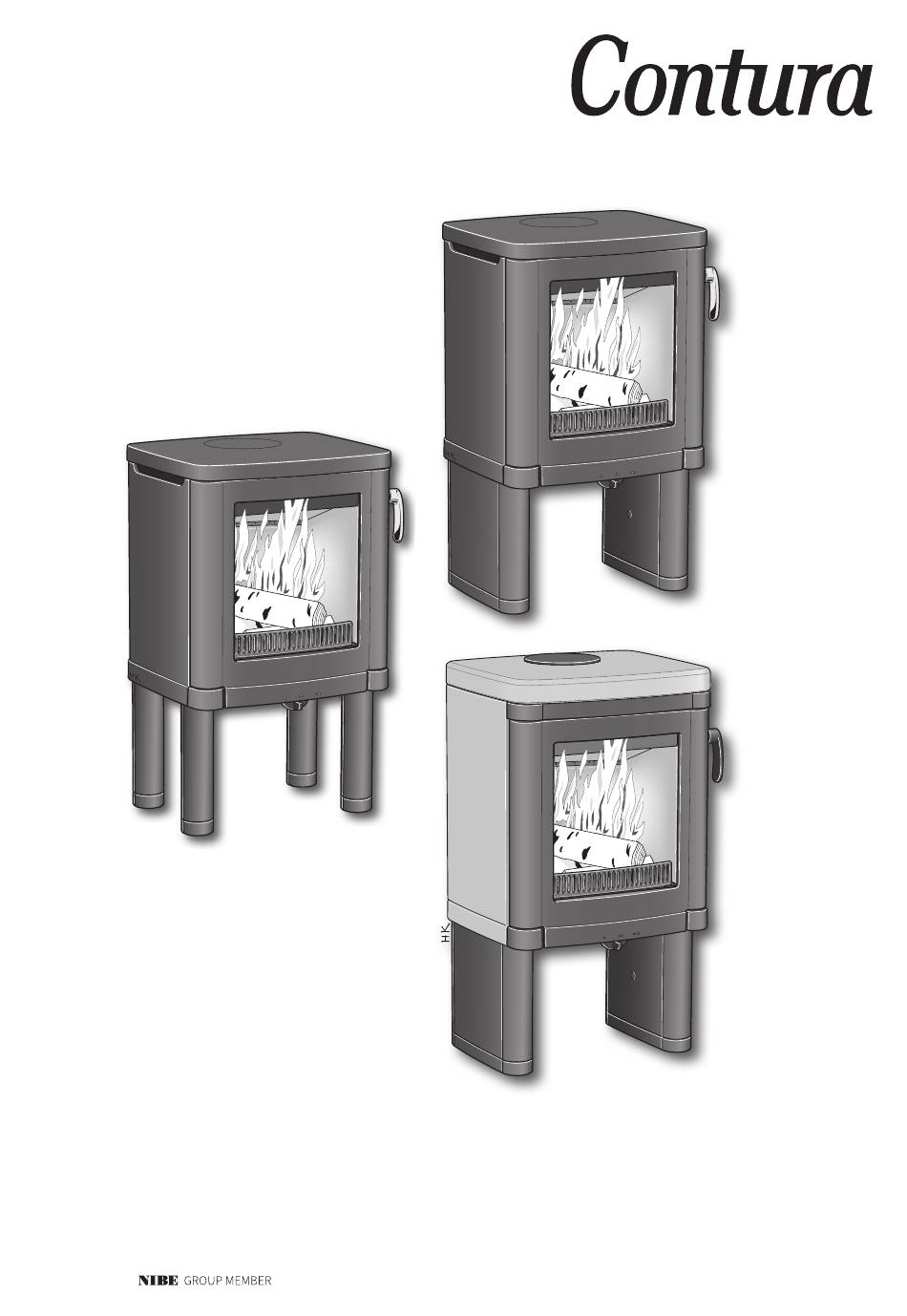

- Seite 1 Installations- anleitung contura.eu...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir ho≠ en, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine e≠...
- Seite 4 ZERTIFIKAT Leistungserklärung gemäß der Verordnung (EU) 305/2011 Nr. C51-CPR-220901 PRODUKT Holz befeuerten Kaminofen Typenbezeichnung Contura 51 / 52 / 52T Vorgesehener Verwendungszweck Raumheizung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige VERIFIKATION Gemäß...
- Seite 5 Es muss unbedingt eine ausreichende Zufuhr von Verbrennungsluft gewährleistet sein. Luftansaugsysteme können die Zufuhr von Verbren- Montage, Installation oder Wartung. nungsluft beeinträchtigen. Der Unterzeichner ist für die Herstellung und für die Übereinstimmung mit der erklärten Leistung verantwortlich. Niklas Gunnarsson, Business Area Manager NIBE STOVES Markaryd, 1. Januar 2022...
- Seite 6 Distance to cumbustible wall (mm): Behind 150 Beside 500 Corner 150 Production number: Follow the installation instructions. Use only recomended fuels NIBE AB Box 134 SE-285 23 MARKARYD SWEDEN HANDÖL Type: 50-series Production no. 7090300236 NIBE AB SE-85 21 Markaryd Sweden...
- Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C51, C52 und C52T Brennbare Decke Positionieren Sie den Kaminofen auf der unbrenn- baren Unterlage und vergewissern Sie sich, dass der Installationsabstand gemäß der Abbildungen nicht unterschritten wird. Der Mindestabstand vor dem Kaminofen zu einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m.
- Seite 8 DEMONTAGE Demontage von Einzelkomponenten Stehrost Heben Sie das Stehrost gerade hoch und reinigen Sie die Führungsrillen an den Seiten des Feuerstättenbodens von Asche, bevor Sie sie wieder einsetzen. Feuerraumauskleidung Bei Schornsteinreinigung muss die Rauchumlenkplatte entfernt werden. Dies kann erst erfolgen, wenn ein Seitenteil heraussgenommen wurde.
- Seite 9 DEMONTAGE Gusseiserner Boden Der gusseiserne Boden wird herausgehoben, nachdem die gesamte Feuerraumauskleidung entfernt wurde. Abnehmbarer Gri≠ Bei der Lieferung ist der Griff fest an der Tür montiert. Um den Griff abnehmen zu können, ist die Schraube zum Verriegelungshaken zu lösen und durch die beiliegende kürzere Schraube zu ersetzen.
- Seite 10 VERBRENNUNGSLUFT Zufuhr von Verbrennungsluft Die Zuführung der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Kaminofen steht. Bei der Verbrennung wird eine Luftmenge von ca. 25 m³/h verbraucht. Rechts werden einige Installationsvarianten aufgezeigt.
- Seite 11 Anschlussstück und Verschlussdeckel getauscht werden. • Entfernen Sie die Feuerraumauskleidung wie auf Seite 40 beschrieben. Contura 51 • Schlagen Sie die Sollbruchstelle am Rückblech des Kaminofen heraus. Achten Sie darauf, den Fußboden zu schützen. • Demontieren Sie danach Anschlussstück und Verschlussdeckel.
- Seite 12 EINSTELLUNG UND ANSCHLUSS Einstellung und Anschluss Vorbereitung vor dem rückseitigen Anschluss Bei der Lieferung ist der Kaminofen für den Anschluss an der Ober- seite vorbereitet. Bei einem Anschluss an die Kaminofenrückseite müssen Anschlussstück und Verschlussdeckel getauscht werden. • Entfernen Sie die Feuerraumauskleidung wie auf Seite 40 beschrieben.
- Seite 13 EINSTELLUNG UND ANSCHLUSS Specksteinmontage Contura 52T Behandeln Sie den Speckstein vorsichtig. Besonders die schar- fen Kanten sind empfindlich. Speckstein lässt sich am besten mit einem leicht mit Azeton befeuchteten Lappen reinigen. • Entfernen Sie das obere Befestigungsblech. • Der Einbau muss so erfolgen, dass die Nut im Speckstein nach unten zeigt, sodass der Speckstein festsitzt.
- Seite 14 SCHORNSTEINANSCHLUSS Schornsteinanschluss Wichtig! Bei einem Anschluss nach oben, darf die max.Belastung des Kaminofens Nachdem der Kaminofen eingestellt und gemäß des Installa- durch den Schornstein 120 kg nicht tionsabstands positioniert wurde, ist der Schornsteinanschluss übersteigen. vorzunehmen. Folgende Optionen sind möglich. Stahlschornsteinanschluss Setzen Sie das Ansatzrohr an das Anschlussstück und montieren Sie den Schornstein gemäß...
- Seite 16 NIBE AB · Box 134 · SE-285 23 Markaryd · Schweden contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811100 IAV SE-EX C50-4 Händler. Die in den Broschüren enthaltenen Kaminöfen 2023-10-16 können über eine Zusatzausstattung verfügen.
