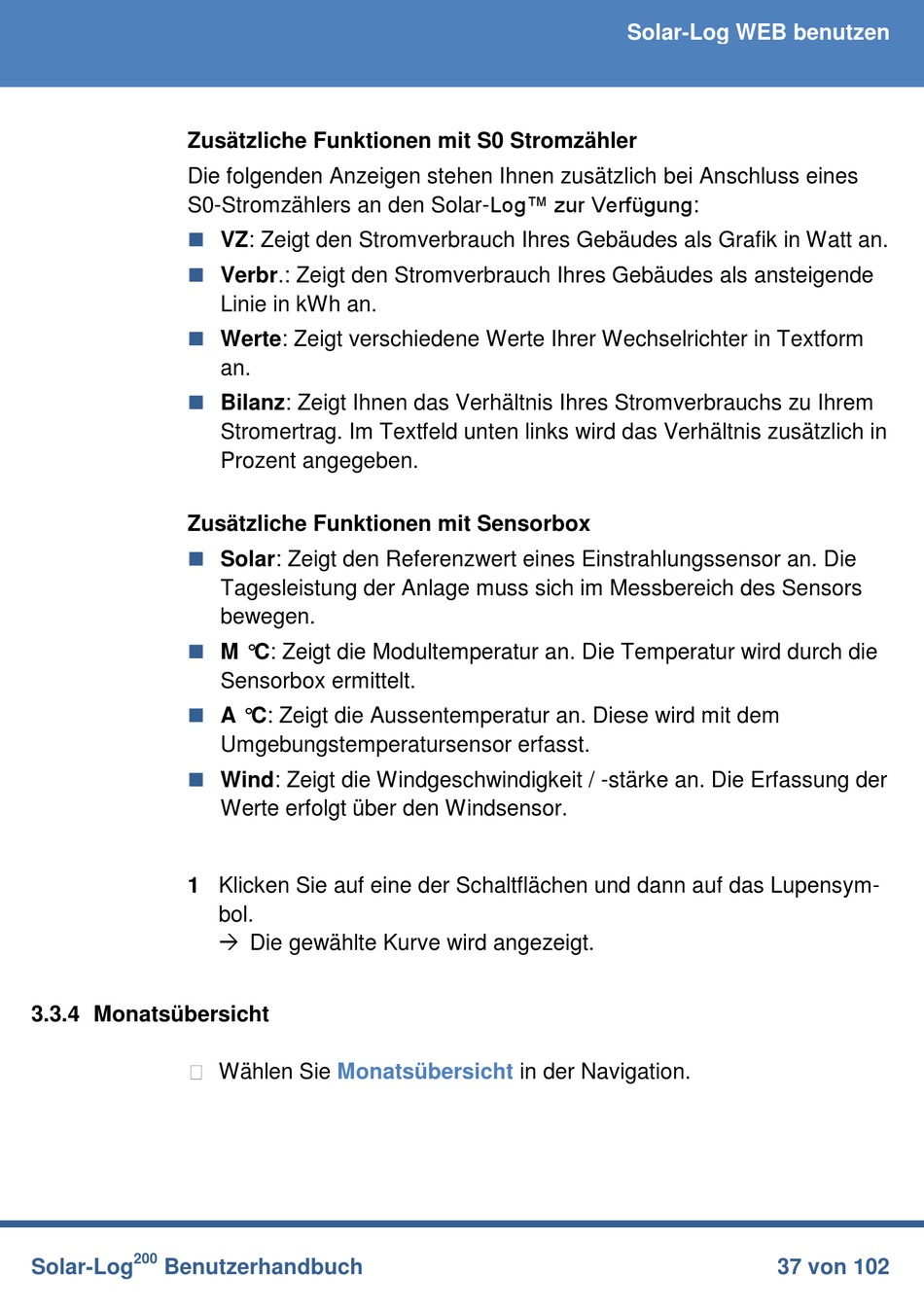

Monatsübersicht - Solare Datensysteme Solar-Log 200 Benutzerhandbuch

Zusätzliche Funktionen mit S0 Stromzähler
Die folgenden Anzeigen stehen Ihnen zusätzlich bei Anschluss eines
S0-Stromzählers an den Solar-Log™ zur Verfügung:




Zusätzliche Funktionen mit Sensorbox




1 Klicken Sie auf eine der Schaltflächen und dann auf das Lupensym-
3.3.4 Monatsübersicht
200
Solar-Log Benutzerhandbuch
VZ: Zeigt den Stromverbrauch Ihres Gebäudes als Grafik in Watt an.
Verbr.: Zeigt den Stromverbrauch Ihres Gebäudes als ansteigende
Linie in kWh an.
Werte: Zeigt verschiedene Werte Ihrer Wechselrichter in Textform
an.
Bilanz: Zeigt Ihnen das Verhältnis Ihres Stromverbrauchs zu Ihrem
Stromertrag. Im Textfeld unten links wird das Verhältnis zusätzlich in
Prozent angegeben.
Solar: Zeigt den Referenzwert eines Einstrahlungssensor an. Die
Tagesleistung der Anlage muss sich im Messbereich des Sensors
bewegen.
M °C: Zeigt die Modultemperatur an. Die Temperatur wird durch die
Sensorbox ermittelt.
A °C: Zeigt die Aussentemperatur an. Diese wird mit dem
Umgebungstemperatursensor erfasst.
Wind: Zeigt die Windgeschwindigkeit / -stärke an. Die Erfassung der
Werte erfolgt über den Windsensor.
bol.
 Die gewählte Kurve wird angezeigt.
Wählen Sie Monatsübersicht
Solar-Log WEB benutzen
in der Navigation.
37 von 102
