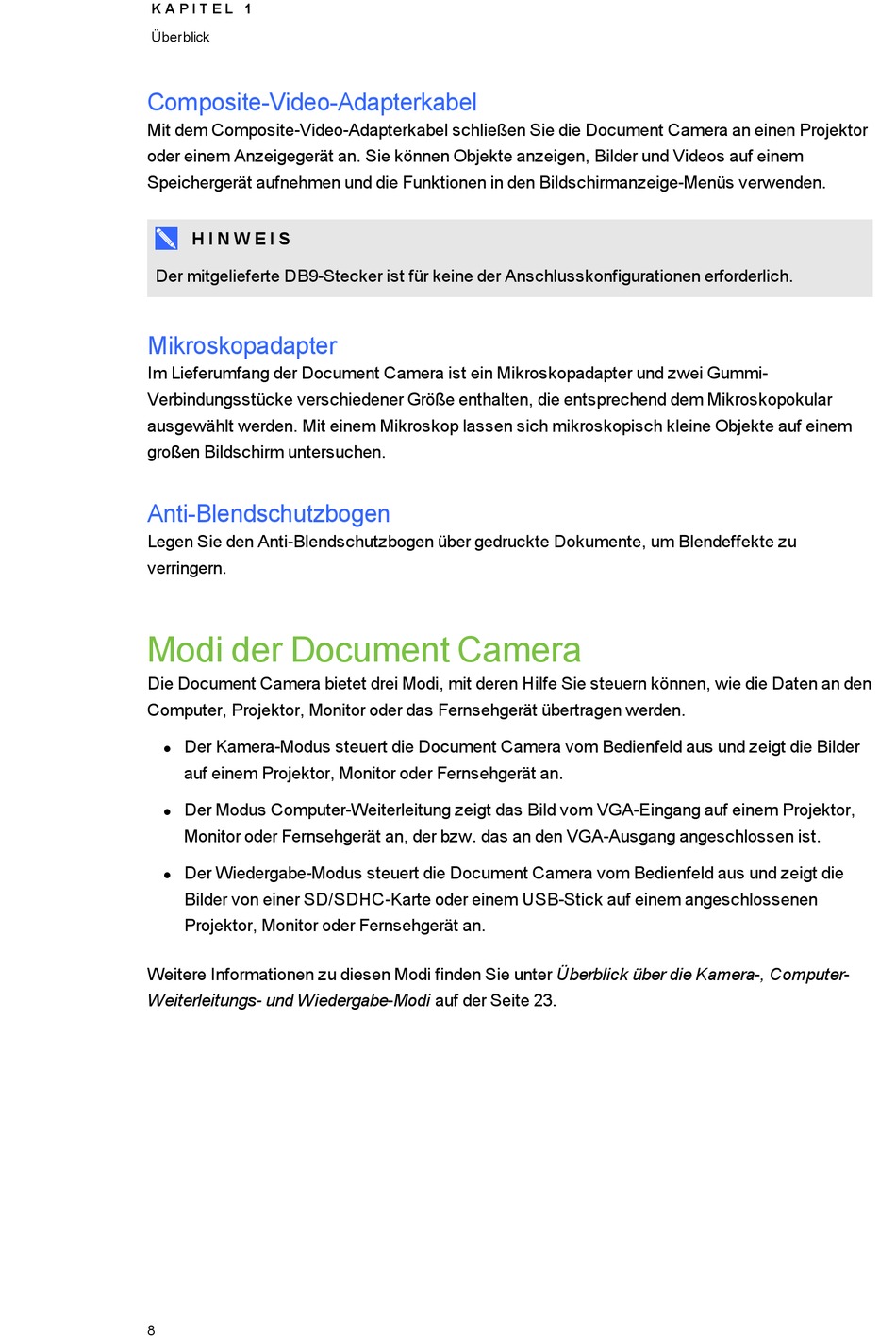

K A P I T E L 1
Überblick
Composite-Video-Adapterkabel
Mit dem Composite-Video-Adapterkabel schließen Sie die Document Camera an einen Projektor
oder einem Anzeigegerät an. Sie können Objekte anzeigen, Bilder und Videos auf einem
Speichergerät aufnehmen und die Funktionen in den Bildschirmanzeige-Menüs verwenden.
H I N W E I S
Der mitgelieferte DB9-Stecker ist für keine der Anschlusskonfigurationen erforderlich.
Mikroskopadapter
Im Lieferumfang der Document Camera ist ein Mikroskopadapter und zwei Gummi-
Verbindungsstücke verschiedener Größe enthalten, die entsprechend dem Mikroskopokular
ausgewählt werden. Mit einem Mikroskop lassen sich mikroskopisch kleine Objekte auf einem
großen Bildschirm untersuchen.
Anti-Blendschutzbogen
Legen Sie den Anti-Blendschutzbogen über gedruckte Dokumente, um Blendeffekte zu
verringern.
Modi der Document Camera
Die Document Camera bietet drei Modi, mit deren Hilfe Sie steuern können, wie die Daten an den
Computer, Projektor, Monitor oder das Fernsehgerät übertragen werden.
Der Kamera-Modus steuert die Document Camera vom Bedienfeld aus und zeigt die Bilder
l
auf einem Projektor, Monitor oder Fernsehgerät an.
Der Modus Computer-Weiterleitung zeigt das Bild vom VGA-Eingang auf einem Projektor,
l
Monitor oder Fernsehgerät an, der bzw. das an den VGA-Ausgang angeschlossen ist.
Der Wiedergabe-Modus steuert die Document Camera vom Bedienfeld aus und zeigt die
l
Bilder von einer SD/SDHC-Karte oder einem USB-Stick auf einem angeschlossenen
Projektor, Monitor oder Fernsehgerät an.
Weitere Informationen zu diesen Modi finden Sie unter Überblick über die Kamera-, Computer-
Weiterleitungs- und Wiedergabe-Modi auf der Seite 23.
8
