K A P I T E L 1
Überblick

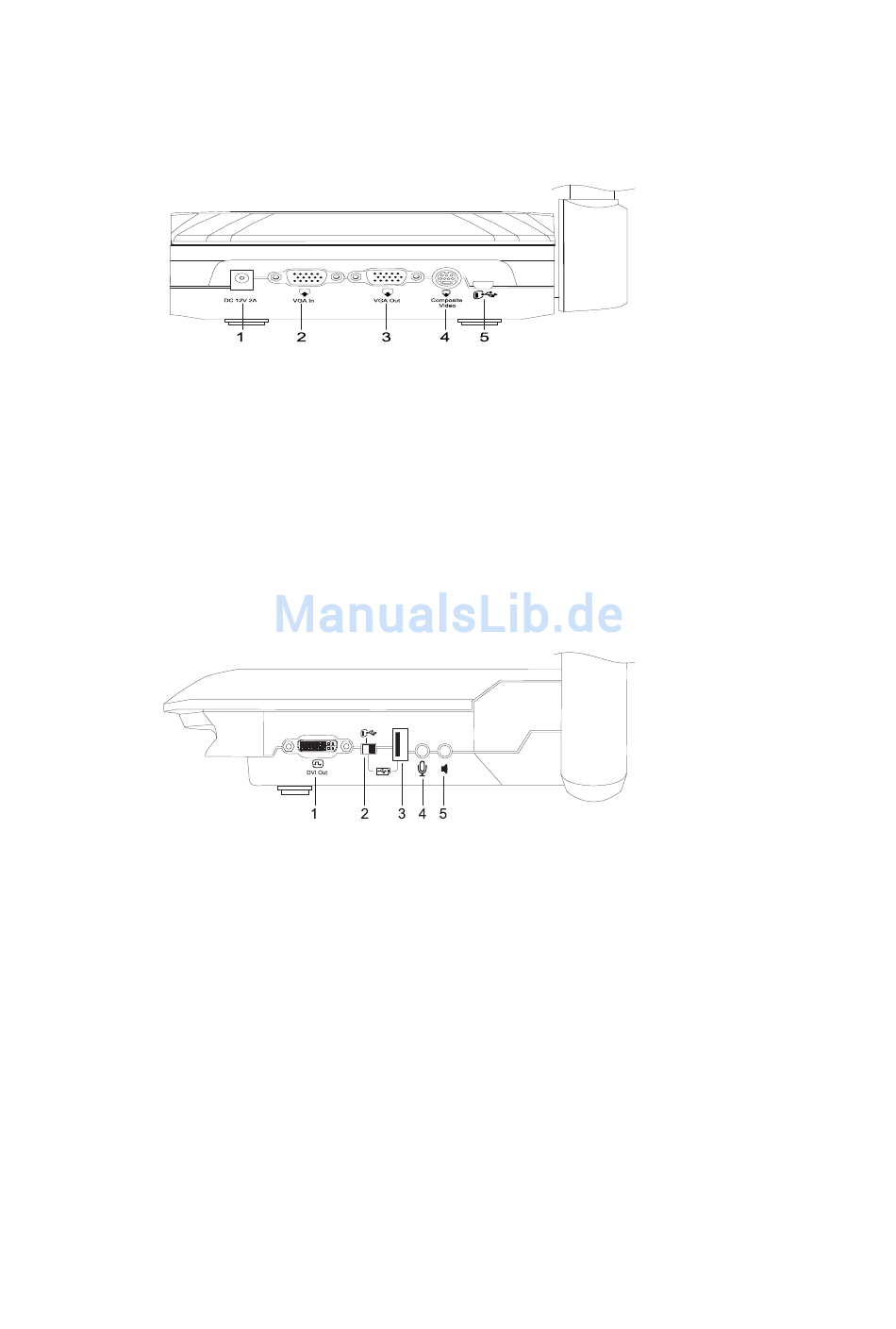

Anschlussfeld auf der Rückseite
Das Anschlussfeld auf der Rückseite umfasst die Anschlüsse DC 12V 2A, VGA In, VGA Out,
Composite Video out und USB mini-B.
1 Schließen Sie das Netzkabel an.
2 Schließen Sie den VGA-Ausgangsstecker eines Computers an.
3 Schließen Sie ein Anzeigegerät mit einem VGA-Kabel an.
4 Schließen Sie das mitgelieferte Composite-Video-Adapterkabel an.
5 Schließen Sie den USB-Stecker eines Computers an.

Linkes Anschlussfeld

Das linke Anschlussfeld hat einen DVI-Ausgang, einen Schalter zur Auswahl des Computer-
oder USB-Laufwerks und die Anschlüsse Audio in und Audio out.
1 Schließen Sie ein Anzeigegerät mit einem DVI-Kabel an.
2 USB-Schalter
3 Schließen Sie einen USB-Stick an.
4 Schließen Sie ein externes Mikrofon an.
5 Schließen Sie nur Lautsprecher zur Videowiedergabe an.
