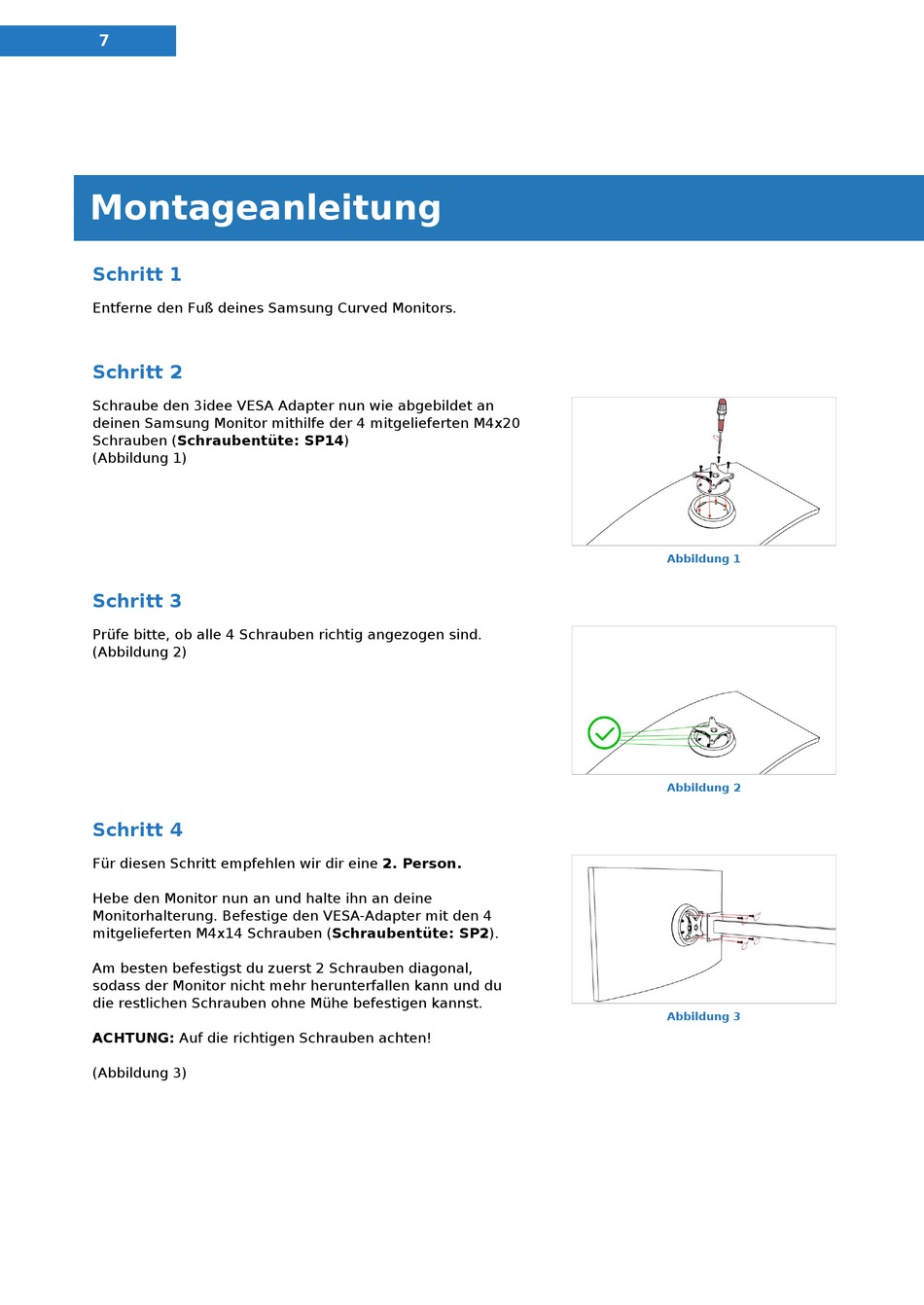

Montageanleitung
Montageanleitung
Schritt 1
Entferne den Fuß deines Samsung Curved Monitors.
Schritt 2
Schraube den 3idee VESA Adapter nun wie abgebildet an
deinen Samsung Monitor mithilfe der 4 mitgelieferten M4x20
Schrauben (Schraubentüte: SP14)
(Abbildung 1)
Schritt 3
Prüfe bitte, ob alle 4 Schrauben richtig angezogen sind.
(Abbildung 2)
Schritt 4
Für diesen Schritt empfehlen wir dir eine 2. Person.
Hebe den Monitor nun an und halte ihn an deine
Monitorhalterung. Befestige den VESA-Adapter mit den 4
mitgelieferten M4x14 Schrauben (Schraubentüte: SP2).
Am besten befestigst du zuerst 2 Schrauben diagonal,
sodass der Monitor nicht mehr herunterfallen kann und du
die restlichen Schrauben ohne Mühe befestigen kannst.
ACHTUNG: Auf die richtigen Schrauben achten!
(Abbildung 3)
Abbildung 1
Abbildung 2
Abbildung 3
