Inbetriebnahme
Externes Akkupack und UPS Output
Haben Sie Ihr Gerät mit einer integrierten USV bestellt, dann können Sie ein externes Akkupack anschließen
und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich Beckhoff
Akkupacks:
• C9900-U330: Universelles Akkupack für PCs und Panel-PCs in beliebiger Konfiguration
• C9900-U332: Akkupack für PCs mit geringer Leistungsaufnahme ohne Nutzung des USV-Ausgangs
am PC
Bei Verwendung des Akkupacks C9900-U330 können Sie den USV-Ausgang des Netzteils (UPS Output)
belegen. Wie Sie die verschiedenen Komponenten anschließen müssen, können Sie dem Verdrahtungsplan
in Abb. 14 entnehmen.
L max = 10 m
2
1,5 mm / AWG14
1
24 V/3,4 Ah
C9900-U330 battery pack

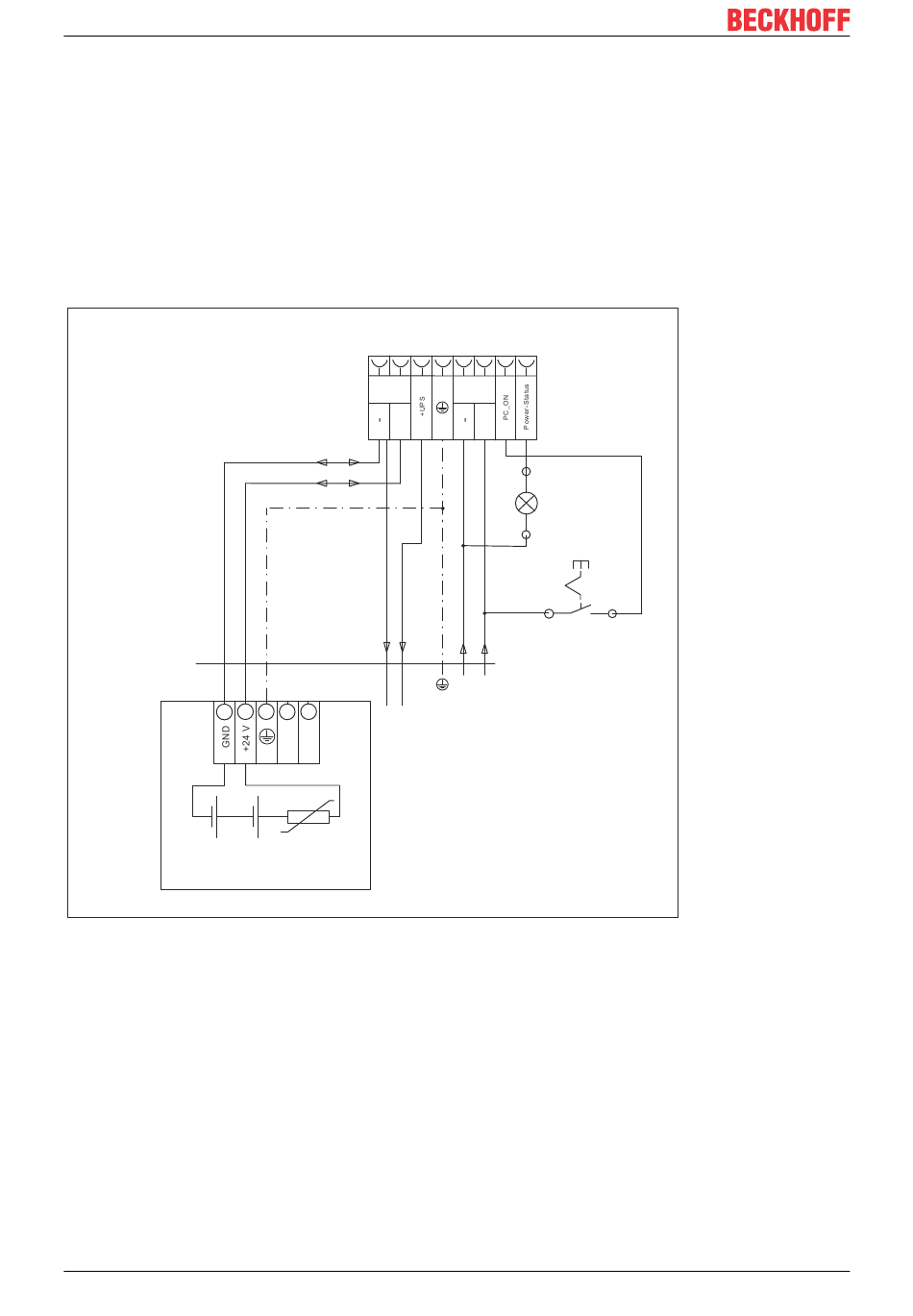

Abb. 14: C6925_Verdrahtungsplan
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, kann an den USV-
Ausgang des Netzteils (UPS Output) ein Control-Panel angeschlossen werden. Zwischen UPS Output und
dem Minuspol des Akkupacks liegen auch nach einem Stromausfall 24 V
max. 1,4 A (ab Baujahr 2016 max. 2,5 A).
Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0
V gelegt. Ein angeschlossenes Panel wird abgeschaltet.
28
1 2
Battery
24 V
+
- +
2
UPS Output
PTC
30 V/9 A
Version: 2.9
3 4 5 6 7 8
Power
24 V DC
+
X2
X1
ext. switch
N0
X1
0 V 22-30 V DC
DC
N0
X2
an. Die Belastbarkeit beträgt
C6925
