Schnittstellenbeschreibung; Spannungsversorgung; Abb. 2 C6925_Spannungsbuchse Pin-Nummerierung; Tab. 2 Spannungsbuchse Pinbelegung - Beckoff C6925 Handbuch

3.2

Schnittstellenbeschreibung

In der Grundausstattung enthält der C6925 die folgenden Schnittstellen:
• Spannungsversorgung (X101)
• Ethernet RJ45 (X102, X103)
• USB (X104-X107)
• DVI (X108)
3.2.1

Spannungsversorgung

Der Industrie-PC wird mit einer Nennspannung von 24 V versorgt. Der Anschluss an die
Spannungsversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über die 8-polige
Spannungsbuchse (X101). Die Hauptversorgungsspannung liegt zwischen PIN 5 (-24 V) und PIN 6 (+24 V)
der Buchse an. Ist der Industrie-PC mit einer integrierten unterbrechungsfreien Spannungsversorgung (USV)
ausgestattet, kann zusätzlich ein externes Akkupack an PIN 1 und 2 angeschlossen werden.
8
P-S
PC-ON
+
24V
-
X101
24V UPS
+
BAT
1
-
C9900 U330
U332 only

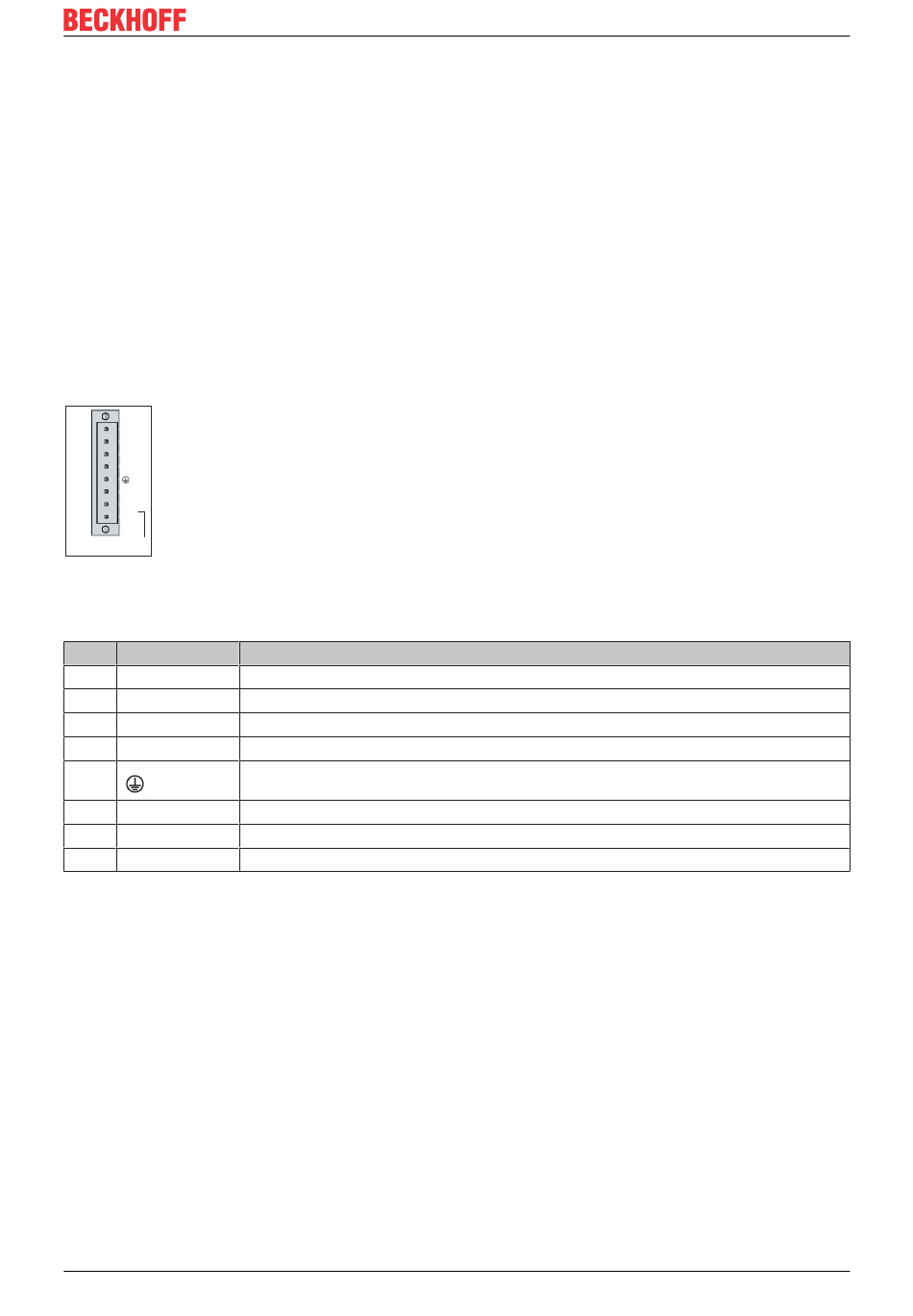

Abb. 2: C6925_Spannungsbuchse Pin-Nummerierung
Tab. 2: Spannungsbuchse Pinbelegung
Pin Signal
8 P-S
7 PC-ON
6 + 24 V
5 -
4
3 24 V UPS
2 + BAT
1 - BAT
Für den Betrieb des gepufferten 24-V-Ausgangs müssen Sie PIN 1 (-) und PIN 3 (+) verwenden.
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
aufnehmen. Verwenden Sie bei langen Zuleitungen 1,5 mm
Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs
anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im
Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden
Bestelloption:
• C9900-P926: Stromversorgungsstecker für Industrie-PC C69xx, 8-poliger Stecker mit Zugentlastung
für die externen Zuleitungskabel
C6925
Beschreibung
Ausgang Power Status, Minus ist der Minuspol der Versorgungsspannung
Eingang PC-ON
Pluspol Versorgungsspannung 24 V
Minuspol Versorgungsspannung 24 V
Schutzerdung
24 V USV-Ausgang 2,5 A, Minus ist – BAT
Pluspol des Akkupacks
Minuspol des Akkupacks
