Produktübersicht
3.1

Aufbau

1
2
3
4
5
6

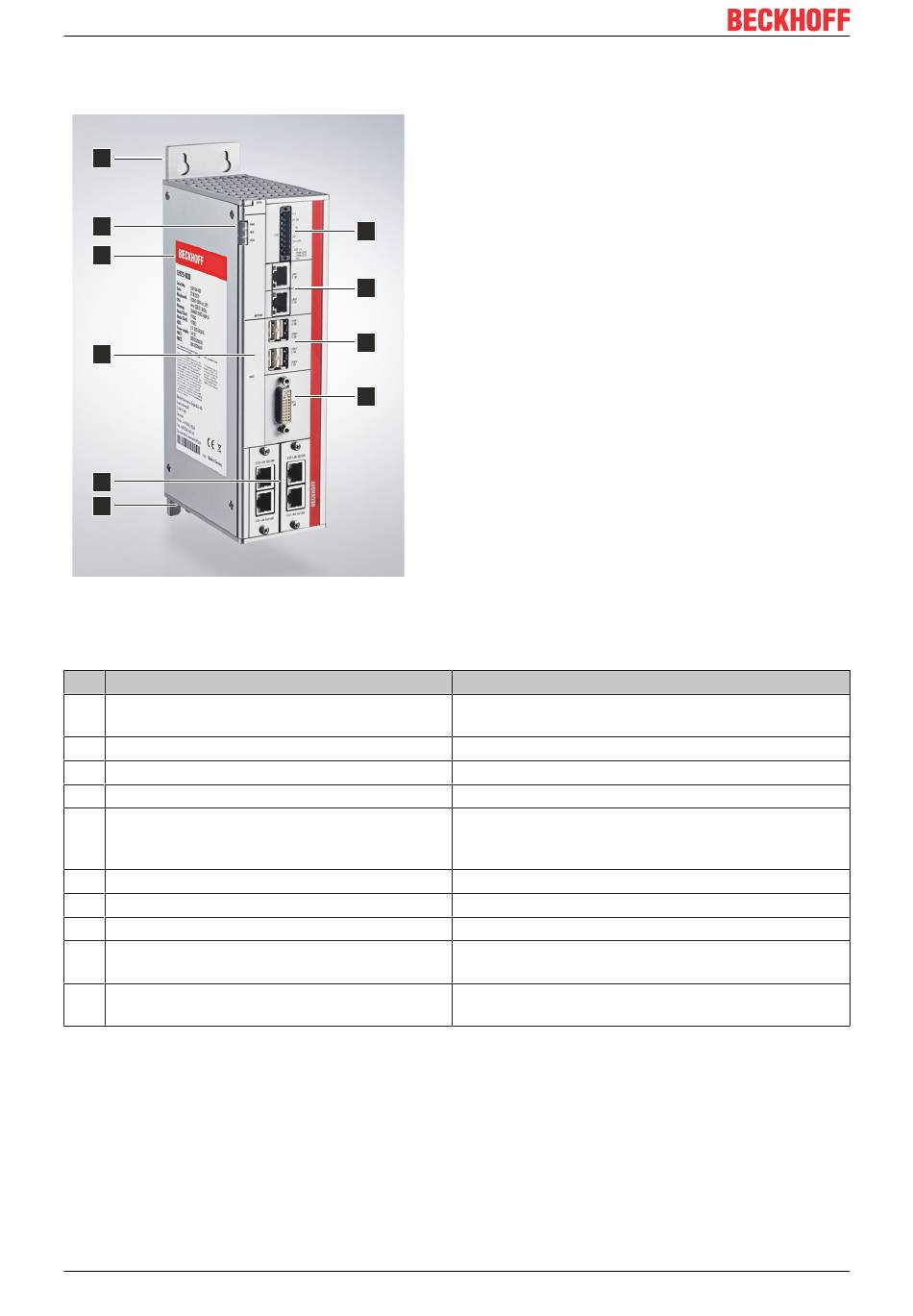

Abb. 1: C6925_Aufbau
Tab. 1: Legende Aufbau C6925
Nr. Komponente
1 Montageplatte
2 Status LEDs
3 Typenschild
4 Frontklappe
5 PCIe-Modulslots mit optional herausgeführten
on-Board Ethernet-Schnittstellen
6 Erdungsschraube
7 DVI-Schnittstelle (X108)
8 USB-Schnittstellen (X104-X107)
9 Ethernet-Schnittstellen RJ45 (X102, X103)
10 Spannungsversorgung (X101)
10
10
9
8
7
Beschreibung
Platte zur Montage des Industrie-PCs über die
Rückseite im Schaltschrank
Status-Anzeige für Power, Feldbus, Festplatte
Angaben zur Ausstattung des Industrie-PCs
Zugang zu Batterie und Speichermedien
PCIe-Modulslots zum Einschub von PCIe-Modulen
oder zum Herausführen von Schnittstellen des
Motherboards ab Werk
Funktionserdung des Industrie-PCs
Anschluss DVI-fähiger Bildschirm
Anschluss von Peripheriegeräten
Anschluss des Industrie-PCs an ein 100/1000BASE-
T-Netzwerk oder EtherCAT
Anschluss der Spannungsversorgung, Schutzerdung
und externe Beschaltung
Version: 2.9 C6925
