Abmessungen

Die Abmessungen des Industrie-PCs und der Montageplatte dienen der Vorbereitung des Schaltschranks
und der korrekten Montage des Geräts im Schaltschrank.
Alle Abmessungen sind in mm angegeben.

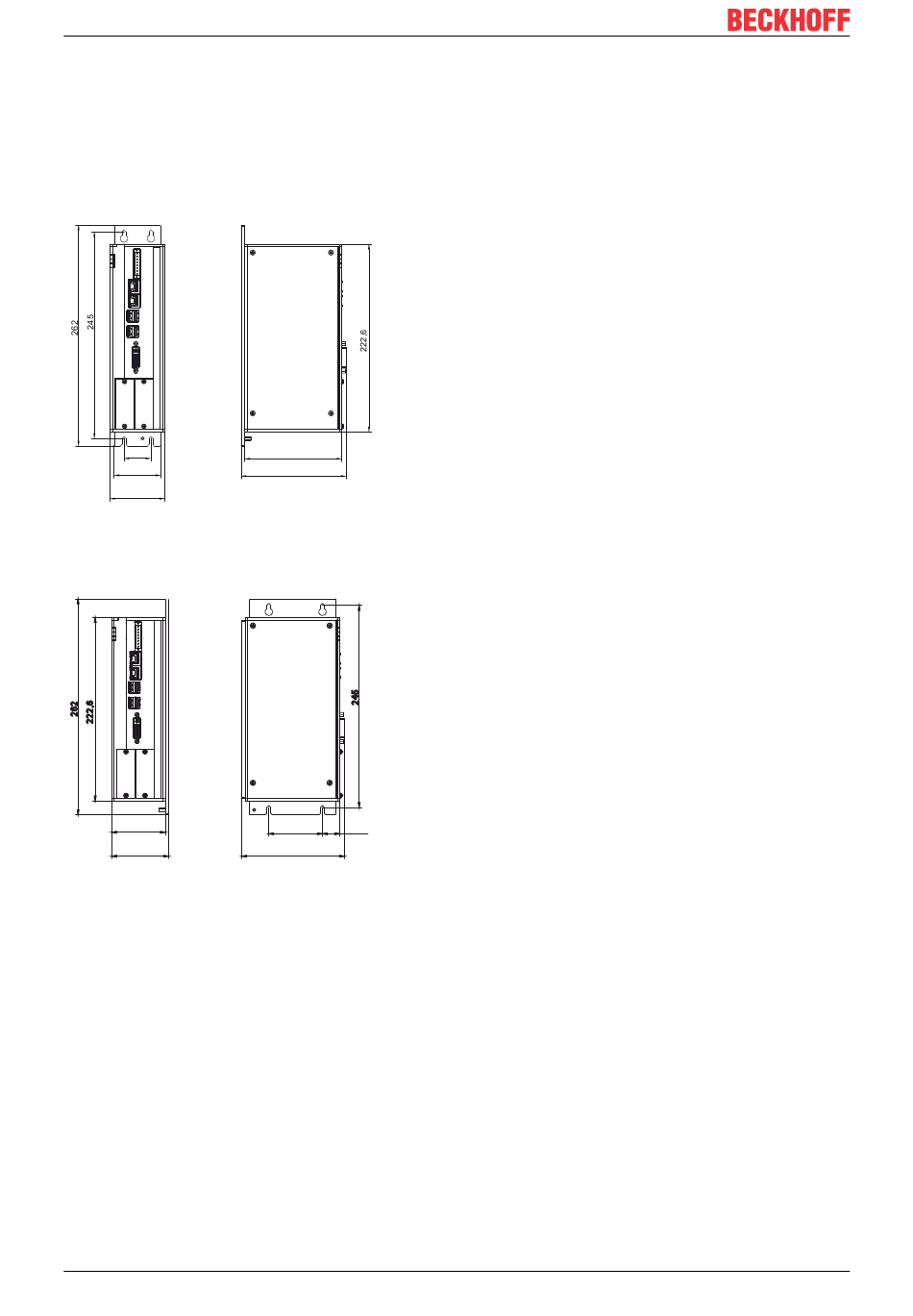

Abbildung 10 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 1 dar.
32
55
65,1
Abb. 10: C6925_Abmessungen Montageplatte 1
Abbildung 11 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 2 dar.
65,1
69,1
Abb. 11: C6925_Abmessungen Montageplatte 2
22
115,2
124,5
21,5
65
124,5
