Abmessungen In Us-Einheiten - Endress+Hauser Proline Promass A 100 Kurzanleitung

Montage
1

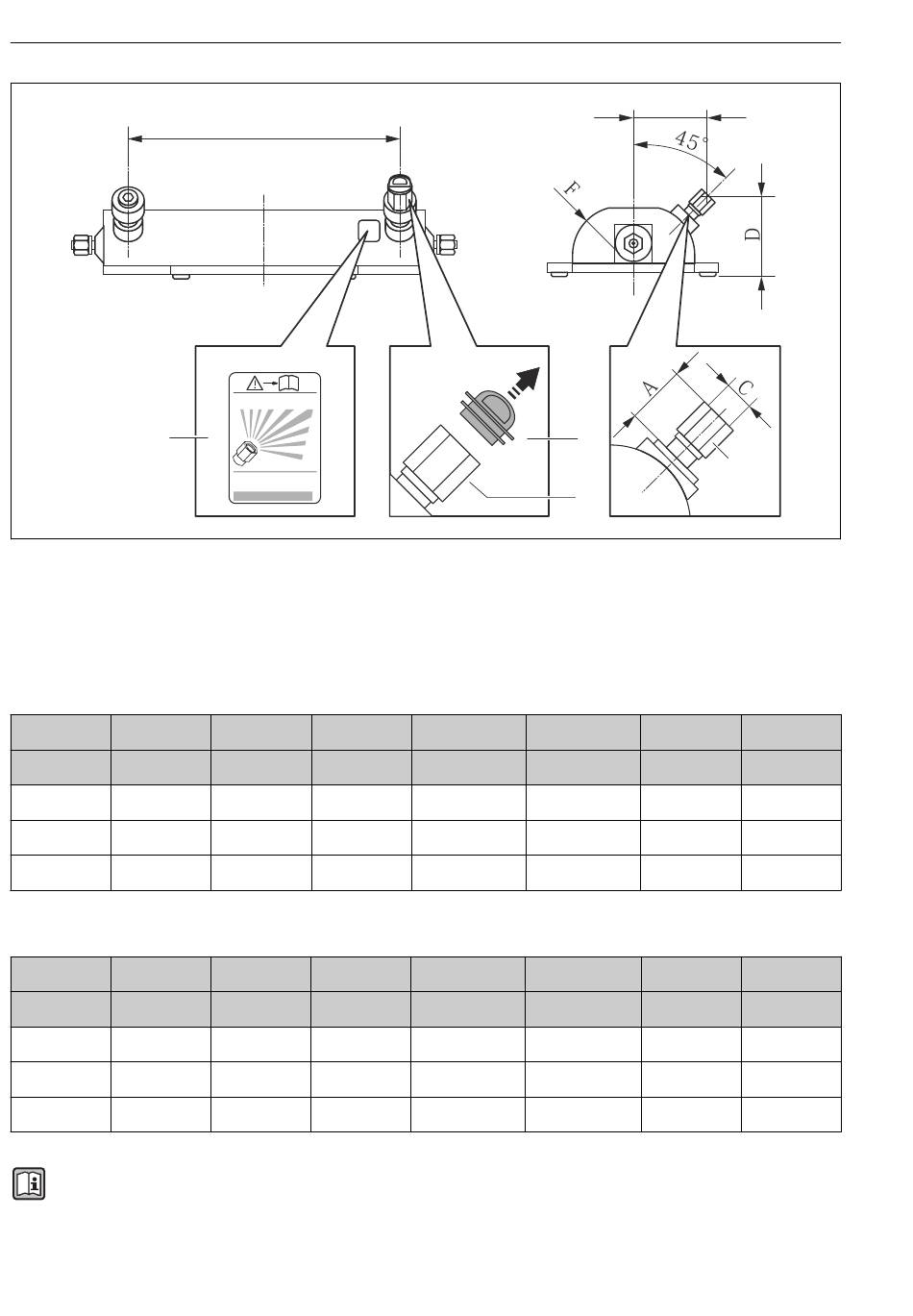

1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
Abmessungen in SI-Einheiten
DN A
[mm] [mm]
1 ca. 42
2 ca. 42
4 ca. 42

Abmessungen in US-Einheiten

DN A
[in] [in]
¹⁄₂₄ ca. 1,65
¹⁄₁₂ ca. 1,65
¹⁄₈ ca. 1,65
Detaillierte Angaben zum Einsatz einer Berstscheibe: Betriebsanleitung zum Gerät auf
der mitgelieferten CD-ROM
18
G
i
RUPTURE DISK
B C
[in] [in]
SW 1 ½ NPT
SW 1 ½ NPT
SW 1 ½ NPT
B C
[in] [in]
SW 1 ½ NPT
SW 1 ½ NPT
SW 1 ½ NPT
3
2
D E
[mm] [mm]
77,0 70,0
77,0 70,0
83,0 83,0
D E
[in] [in]
3,0 2,8
3,0 2,8
3,3 3,2
Proline Promass A 100
E
B
A0019676
F G
[mm] [mm]
47,0 178
47,0 260
59,5 385
F G
[in] [in]
1,85 7,01
1,85 10,24
2,34 15,16
