- Seite 1 Installationsanleitung Modbus-Adapter Installationsanleitung Deutsch EKMBPP1 Modbus-Adapter...
- Seite 2 5.4.4 So schließen Sie die RS485-Verkabelung an......22 Konfiguration 6.1 Status-LEDs..................23 6.2 P1P2-Kommunikation ................ 25 6.3 Modbus-Protokoll ................25 6.3.1 Modbus-Adressbereich ............26 6.3.2 Modbus-Register..............26 6.3.3 Modbus-Hauptzeitüberschreitung ........... 27 6.3.4 Einstellungen des Abschlusswiderstands ....... 28 6.4 Steuerungsfunktionen ................ 29 Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 3 KRP1BC101- Installationsgehäuse und durch den Anschluss und die Konfiguration des EKMBPP1-Adapters leiten. Lesen Sie sich diese Installationsanleitung vor der Verwendung durch bewahren auf. Lesen außerdem Installationsanleitung des Innengeräts, bevor Sie den EKMBPP1- Adapter installieren. EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 4 ▪ Installationsanleitung ▪ Format: Papier (im Lieferumfang des Bausatzes) Die jüngsten Überarbeitungen der gelieferten Dokumentation sind möglicherweise verfügbar auf der regionalen Website Daikin oder bei Ihrem Fachhändler. Das Original der Anleitung ist in Englisch geschrieben. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.
- Seite 5 Bei einer Versorgung über das Innengerät oder eine andere Nicht-Schutzkleinspannung-Stromversorgung MÜSSEN alle externen Kabel und elektrisch angeschlossenen Geräte doppelt isoliert werden, um den Zugriff durch nicht qualifizierte Personen zu verhindern. Wenn dies nicht möglich ist, MUSS EKMBPP1 über eine Schutzkleinspannung- Stromversorgung versorgt werden.
- Seite 6 Verkabelung vorgenommen und das Innengerät bzw. den Innengerät-Schaltkasten geschlossen haben. Mögliche Folge: Tod durch Stromschlag. WARNUNG Bei der Implementierung dieses Modbus-Adapters (EKMBPP1) gelten weiterhin die Installationsanforderungen, die in den Installationshandbüchern für das Innen- und Außengerät des Systems beschrieben sind, mit dem der Modbus-Adapter...
- Seite 7 Fall an Ihren Händler. ▪ Wenn Sie den Adapter fallen gelassen oder beschädigt haben, trennen Innengerät Stromversorgung. Andernfalls kann es zu einem Brand oder Fehlfunktionen kommen. Wenden Sie sich in diesem Fall an Ihren Händler. EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...

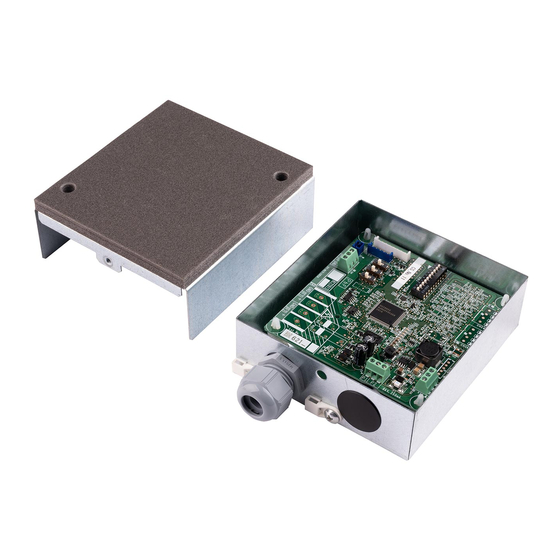

- Seite 8 3 Info zum Bausatz Info zum Bausatz Der EKMBPP1-Bausatz ist eine Modbus-Schnittstelle zur Überwachung und Steuerung des VRV- und Sky Air-Angebots von Klimaanlagen sowie der VAM- und VKM-Belüftungseinheiten. Die Schnittstelle ist mit Geräten kompatibel, die über eine P1P2-Fernbedienungsverbindung verfügen, was eine Steuerung von bis zu 16 Geräten in einer einzelnen Gruppe ermöglicht.
- Seite 9 LED*, HAP Status-LEDs (unter "6 Konfiguration" zum LED-Verhalten) DS1 DIP-Schalter SS* Schiebeschalter a Montageöffnungen Basisparameter Parameter Wert Stromversorgung Regulierte Spannung: 15~24 V Gleichstrom, 120 mA Maximal 3 W Betriebstemperatur -10°C~50°C Speicheraufheiztemperatur -25°C~70°C Relative Feuchtigkeit Maximal 95% bei 40°C, nicht kondensierend EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 10 Verträglichkeit Stellen Sie sicher, dass das Innengerät mit dem Bausatz kompatibel ist. Eine umfassende Liste kompatiblen Modelle entsprechenden erforderlichen Installationsgehäuse finden Sie in der Kompatibilitätsmatrix oder dem Datenbuch des Innengeräts bzw. im allgemeinen Katalog. Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 11 4 Über das Paket Über das Paket So entpacken Sie den Adapter a EKMBPP1 Modbus-Adapter-Platine b Installationsanleitung c Platinenklemme (4×) EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 12 ▪ Schalten Sie die Stromversorgung des Innengeräts aus, wenn der Bausatz beschädigt ist. ▪ Mögliche Folge: Tod durch Stromschlag. WARNUNG Bei der Implementierung dieses Modbus-Adapters (EKMBPP1) gelten weiterhin die Installationsanforderungen, die in den Installationshandbüchern für das Innen- und Außengerät des Systems beschrieben sind, mit dem der Modbus-Adapter...
- Seite 13 "5.4.1 Überblick elektrischen Anschlüsse" [4 18]. So installieren Sie den Modbus- Adapter Installieren Sie den EKMBPP1 im Innengerät in dem Bereich, der für die optionale Platine vorgesehen ist. Weitere Informationen finden Sie entsprechenden Referenzhandbuch für Monteur Innengerät. Im Fall des Installationsgehäuses KRP1BC101 befolgen Sie die Schritte unter "5.3.1 So installieren Sie den Modbus-Adapter mit dem...
- Seite 14 2 Tauschen Sie den linken schwarzen Kabelzuführungsring am Installationsgehäuse KRP1BC101 durch die Kabeldurchführung und Sicherungsmutter (M20×1,5) aus, EKMBPP1-Bausatz enthalten sind. 3 Tauschen Sie den rechten schwarzen Kabelzuführungsring am Installationsgehäuse KRP1BC101 durch die Blendenhülse aus, die im KRP1BC101-Bausatz enthalten ist. 4 Setzen Sie die Platinenklemmen in die Montagesatz der Platine ein.
- Seite 15 Zug an die jeweiligen Anschlüsse angeschlossen werden können, wie in der folgenden Abbildung dargestellt. ▪ Schließen Sie die Kabel an die Platine an. Weitere Informationen dazu finden Sie auch unter "5.4 Anschließen der elektrischen Leitungen" [4 18]. EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 16 5 Installation 6 Setzen Platine Platinenklemmen Installationsgehäuse KRP1BC101 ein. Stellen Sie sicher, dass die Platine richtig ausgerichtet ist: Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 17 Adapterplatine mit einem bauseitig bereitgestellten Gehäuse Wenn ein bauseitig bereitgestelltes Gehäuse verwendet wird, MUSS die EKMBPP1 mit folgenden Teilen installiert werden: ▪ Einem doppelt isolierten Kunststoffgehäuse oder ▪ Einem Metallgehäuse, das ordnungsgemäß geerdet ist, um dem geltenden Standard für elektrische Sicherheit zu entsprechen.
- Seite 18 Bei einer Versorgung über das Innengerät oder eine andere Nicht-Schutzkleinspannung-Stromversorgung MÜSSEN alle externen Kabel und elektrisch angeschlossenen Geräte doppelt isoliert werden, um den Zugriff durch nicht qualifizierte Personen zu verhindern. Wenn dies nicht möglich ist, MUSS EKMBPP1 über eine Schutzkleinspannung- Stromversorgung versorgt werden.
- Seite 19 Maximale Länge: 500 m 5.4.2 Stromversorgung anschließen Stromversorgung über das Innengerät Der Strom für die EKMBPP1 kann über die Innengerät-Platine geliefert werden. Bei Sky Air-Geräten stellen Sie eine Verbindung zu X35A an der Innengerät-Platine her. Bei VRV-Geräten stellen Sie eine Verbindung zu X18A oder X35A an der Innengerät-Platine her.
- Seite 20 2 Schließen Sie das andere Ende des Kabelsatzes an die Innengerät- Platine an. X18A / X35A / X11A Externe Stromversorgung Die EKMBPP1 kann über eine externe Stromversorgung (bauseitig geliefert) versorgt werden. Weitere Informationen dazu finden Sie unter "3.2 Basisparameter" [4 9]. Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B –...
- Seite 21 Anschlüsse anschließen, ist ihre Polarität NICHT von Bedeutung. 1 Schließen Sie die Innengerätklemmen P1 und P2 an die EKMBPP1- Klemmen P1 und P2 am X7M-Anschluss an. 2 Sorgen Sie für eine Zugentlastung, indem Sie das Kabel entlang des Kabelpfades führen, der im Installationshandbuch für das Innengerät...
- Seite 22 Der RS485-D-Bus MUSS mit einem verdrillten Doppeladerkabel installiert werden, wie in der folgenden Abbildung dargestellt, um die Anschlüsse DA(+) und DB(-) anzuschließen. ▪ Der Anschluss DA(+) MUSS bei jedem EKMBPP1-Bausatz an alle anderen DA(+)-Anschlüsse angeschlossen werden. ▪ Der Anschluss DB(-) MUSS bei jedem EKMBPP1-Bausatz an alle anderen DB(-)-Anschlüsse angeschlossen werden.
- Seite 23 Informationen zum Anschlusswiderstand finden Sie unter "6.3.4 Einstellungen des Abschlusswiderstands" [4 28]. Konfiguration Status-LEDs Die EKMBPP1 verfügt über 5 LEDs, mit denen Informationen zum aktuellen Status angezeigt werden. Unter "3.1 Komponenten" [4 9] finden Sie Informationen zur Position der LEDs an der Platine. Beschreibung...
- Seite 24 LED2 LED1 LED2 LED1 LED2 LED1 LED2 LED1 LED2 LED1 LED 1 Grüne LED LED 2 Rote LED LED leuchtet LED leuchtet LED ist aus a Einschaltsequenz b Kein Fehler c P1P2-Suchmodus d Gerätefehler Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 25 6 Konfiguration e U5-Fehler (fehlendes Klimagerät) f RS485-Kommunikationszeitüberschreitung P1P2-Kommunikation Der EKMBPP1 wechselt in drei Fällen in den P1P2-Suchmodus: 1 Wenn der Adapter eingeschaltet wird, wechselt er in den P1P2- Suchmodus. Adapter wechselt zwischen Neben- Hauptmodus. 2 Wenn sich der Adapter im Hauptmodus befindet, wechselt er in den P1P2-Suchmodus, wenn mit allen verbundenen Innengeräten ein...
- Seite 26 "3.1 Komponenten" [4 9] finden Sie Informationen zur Position der LEDs an der Platine. Unter "10.1 Modbus-Adressen" [4 44] finden Sie eine Übersicht aller DIP-Schalterkombinationen für die Modbus-Adresse. 6.3.2 Modbus-Register EKMBPP1 unterstützt Registertypen: Halteregister Eingaberegister. Registertyp Zugriff Funktion(en) Halteregister Lesen/Schreiben Steuerung und Befehl, Rücklesen und...
- Seite 27 ▪ I0010, wobei I auf ein Eingaberegister verweist und 0010 auf die Registeradresse. 6.3.3 Modbus-Hauptzeitüberschreitung Die EKMBPP1 kann so konfiguriert werden, dass sie mit einer optionalen Modbus-Hauptzeitüberschreitung läuft. Wenn für einen Zeitraum von 120 Sekunden keine Halteregister auftreten, kommt es zu einem Zeitüberschreitungsereignis: Alle Einheiten schalten sich mit ihren aktuellen Einstellungen ein und die Status-LEDs zeigen eine RS485-Kommunikationszeitüberschreitung...
- Seite 28 Bedienung Empfehlung ein und Erzwungen ein NUR in dem Fall außer Kraft, dass 120 Sekunden lang keine Halteregister- Schreibbefehle empfangen werden. Der Smart Grid-Betrieb Zwangsabschaltung wird NICHT außer Kraft gesetzt. 6.3.4 Einstellungen des Abschlusswiderstands EKMBPP1 verfügt über Schiebeschalter, Abschlusswiderstand festzulegen. Unter "3.1 Komponenten"...
- Seite 29 6 Konfiguration Steuerungsfunktionen 6.4.1 Gerätesteuerung Durch Halteregister kann die EKMBPP1 die Funktionen von Sky Air- und VRV-Klimageräten steuern, die über die Standardfernbedienung verfügbar sind. Weitere Informationen zu den Registertypen und möglichen Datentypen finden Sie unter "6.3.2 Modbus-Register" [4 26]. Die folgenden Halteregister sind verfügbar:...
- Seite 30 Geräteinstellung-Aktualisierungen über die Fernbedienung oder die Modbus-Register durchgeführt werden. Also solches ist hierfür erforderlich, dass Schreibvorgänge an das Modbus-Halteregister nur auftreten, wenn eine Änderung erfolgt. Der Aktualisierungsmodus 3 (bei Änderung) wird verwendet, wenn wiederholte Schreibvorgänge an den Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 31 Anpassungen an den von der Fernbedienung oder einer zentralen Steuerung vorgenommenen Einstellungen auf bestimmte Bereiche beschränkt werden. Bei Sollwerten ist eine optionale Beschränkung der Minimal- und Maximalwerte möglich. Die Lüftergeschwindigkeit, die Luftstromrichtung und die Modussteuerelemente können auch mit EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 32 "Sollwert min. > Sollwert max." ist ungültig. Wenn für "Sollwert min." eine Beschränkung festgelegt ist, sollten Sie auch für "Sollwert max." eine Beschränkung festlegen, um eine ungültige Einstellung zu vermeiden (Sollwert min. > 0 (keine Beschränkung)). Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 33 Einstellung mit dem niedrigsten Sperrwert eingestellt. 6.4.4 VAM-spezifische Steuerung Neben den Steuerungsfunktionen des Standardgeräts (siehe "6.4.1 Gerätesteuerung" [4 29]) kann die EKMBPP1 genutzt werden, um Funktionen zu kontrollieren, die für VAM- und VKM-Geräte spezifisch sind. Die folgenden Halteregister sind verfügbar: Halteregister Adresse Bezeichnung Bereich...
- Seite 34 30022 Ist Fehler ▪ 0: Kein Fehler I0021 ▪ 1: Mindestens 1 Gerät weist einen Fehler auf 30023 Fehlercode 0~65535 ▪ 255: Kein Fehler I0022 ▪ Andere Werte: Fehlercode vom ersten Gerät mit Fehler Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 35 Versatz wird zu der Nummer addiert, um auf eine bestimmte Funktion zu verweisen. Eingaberegister Bezeichnung Bereich Hinweise Gerät 1 … Gerät 16 … Gerät vorhanden ▪ 0: Kein Gerät gefunden I0120 I1620 ▪ 1: Gerät gefunden EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 36 °C × 100 Spulenauslasstemperatur I0132 I1632 Die Werte sind nur verfügbar, wenn die EKMBPP1 im P1P2- Hauptmodus läuft. In der folgenden Tabelle ist die Logik aufgeführt, mit der die Registeradressen für jedes Gerät bestimmt werden (1~16). Die zweite und dritte Stelle gibt die Innengerätnummer an.
- Seite 37 Wenn das Klimaanlagensystem mit einem Drittanbietergerät verbunden ist, das Smart Grid-Anforderungen bereitstellen kann (z. B. mit einem Wattmeter, das mit dem Stromnetz verbunden ist), kann die EKMBPP1 diese Informationen abrufen und mit diesen Smart Grid-Anforderungen ausführen, um die Leistungsaufnahme des Systems zu steuern. Wenn eine Smart Grid-Anforderung gestellt wird, werden die Werte des EIN/ AUS-Betriebsstatus, der Betriebsmodus und der Sollwert des Geräts im...
- Seite 38 Ausnahme des Zwangsabschaltung-Betriebs. Wenn Sie versuchen, den Zwangsabschaltung-Betrieb außer Kraft zu setzen, indem Sie den Einschaltvorgang anfordern, fordert die EKMBPP1 sofort wieder die Abschaltung an. INFORMATION Die Modbus-Hauptzeitüberschreitung setzt die Smart Grid- Bedienung Empfehlung ein und Erzwungen ein NUR in dem Fall außer Kraft, dass 120 Sekunden lang keine Halteregister-...
- Seite 39 Konfiguration wiederherzustellen. INFORMATION Nur 1 Modbus-Hauptgerät ist zulässig. Wenn das System von einem Smart Grid-Anbieter gesteuert wird, bedeutet dies, dass es nicht gleichzeitig über ein Gebäudemanagementsystem gesteuert werden kann und umgekehrt. EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 40 7 Übergabe an den Benutzer Softwareaktualisierung Um Softwareaktualisierungen durchzuführen, sind ein PC-Kabel (EKPCCAB4) und das Updater-Tool erforderlich. Verbinden Sie die EKMBPP1 über das PC-Kabel mit einem Computer. Die aktuelle Version des Updater-Tools kann über das Daikin Business Portal heruntergeladen werden. Übergabe an den Benutzer Übergeben Sie, nachdem Sie den Adapter installiert und konfiguriert...
- Seite 41 Fall an Ihren Händler. ▪ Wenn Sie den Adapter fallen gelassen oder beschädigt haben, trennen Innengerät Stromversorgung. Andernfalls kann es zu einem Brand oder Fehlfunktionen kommen. Wenden Sie sich in diesem Fall an Ihren Händler. EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 42 Indem Sie dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an Ihren Monteur oder an die zuständige örtliche Behörde. Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 43 X2M 1 2 3 4D147270 Erdungsdraht Mehrere Verkabelungsmöglichkeiten Option Nicht im Schaltkasten montiert Modellabhängige Verkabelung Platine Innengerät INDOOR HAP, LED* LED (Wartungsmonitor ist grün) SS* Schiebeschalter X*A, X*M, CN*, TN* Stecker X2A Anschluss für SW Update-Tool EKMBPP1 Installationsanleitung Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 44 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 Installationsanleitung EKMBPP1 Modbus-Adapter 4P720139-1B – 2023.09...
- Seite 48 4P720139-1 B 0000000- 4P720139-1B 2023.09 Verantwortung für Energie und Umwelt...
