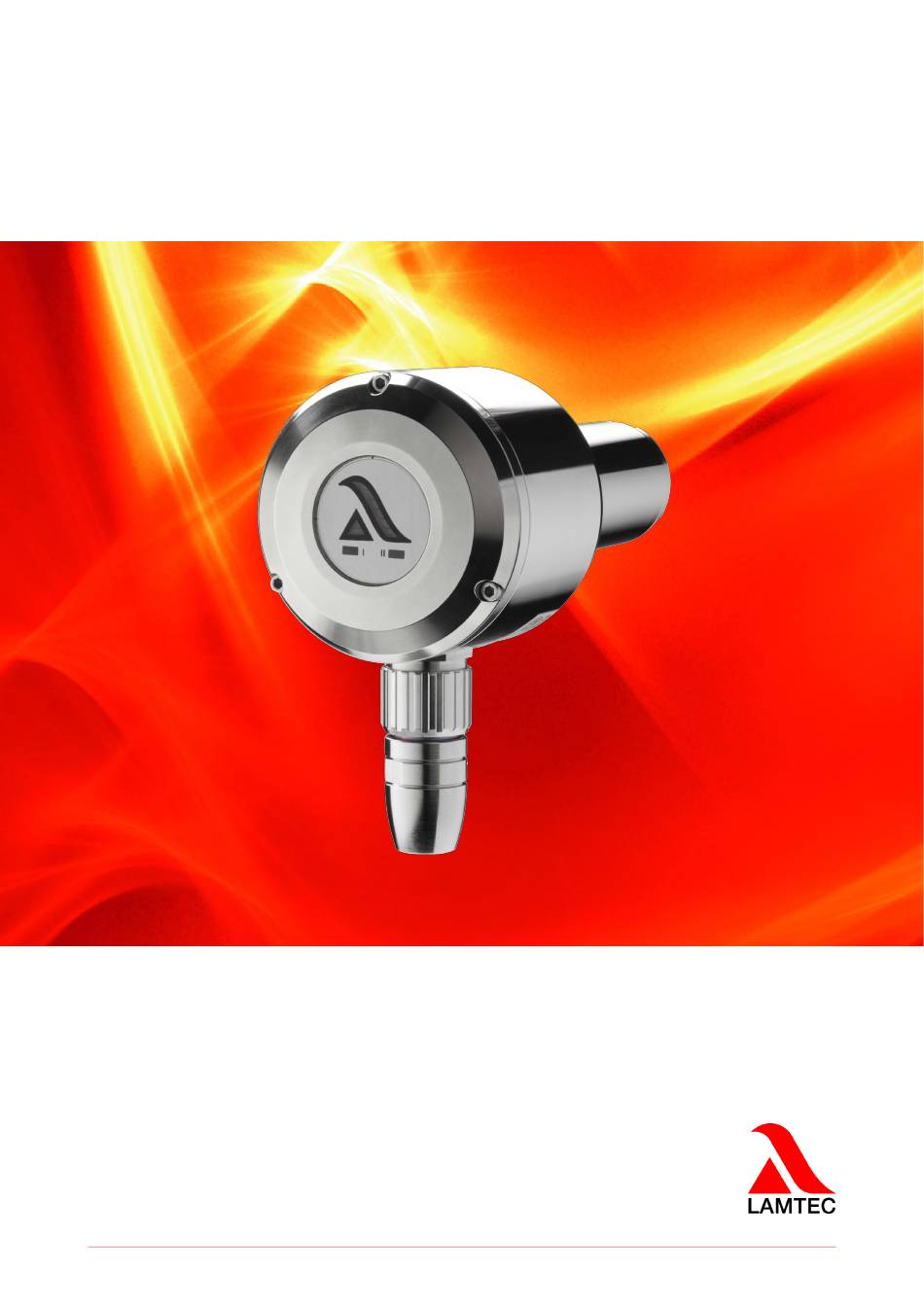

Kurzanleitung für Anwender
Kompaktflammenwächter F200K
Hardware Version 2.0 bis 2.3
Sensoren und Systeme für die Feuerungstechnik
www.lamtec.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lamtec F200K

Inhaltszusammenfassung für Lamtec F200K

  • Seite 1 Kurzanleitung für Anwender Kompaktflammenwächter F200K Hardware Version 2.0 bis 2.3 Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ............3 Gültigkeit dieser Anleitung .

  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Gültigkeit dieser Anleitung Die Geräte entsprechen folgenden Normen und Regeln: Europäische Richtlinien: • 2014/30/EU (EMV- Richtlinie) • 2014/35/EU (Niederspannungsrichtlinie) • (EU) 2016/426 Gasgeräteverordnung (GAR) • 2014/68/EU (Druckgeräterichtlinie) • 2011/65/EU (RoHS2-Richtlinie) Harmonisierte Europäische Normen: • DIN EN 298:2012-11 •...

  • Seite 5: Sicherheit

    Sicherheit Sicherheit Sicherheitshinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. GEFAHR! bezeichnet eine unmittelbar drohende Gefahr.

  • Seite 6: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Aufbau Der Kompaktflammenwächter besteht aus einem zylindrischen Gehäuse mit axialer Lichtein- trittsöffnung und rückseitiger Zustandsanzeige sowie Bedienelementen die dort nach Öffnen des Deckels zugängig sind. Der Anschluss erfolgt über den serienmäßigen Stecker am Gerät und dem hierzu erforderli- chen Anschlusskabel.

  • Seite 7: Technische Daten

    Für Sonderanwendungen stell LAMTEC eine Ausführung ohne Netzfrequenzausblendung zur Verfügung. Bei dieser sind zusätzliche Maßnahmen bei der Montage zwingend zu berücksich- tigen. Der LAMTEC Support steht hier für weitere Informationen zur Verfügung. Am Kompakt- flammenwächter erfolgt eine entsprechende Kennzeichnung auf dem Typenschild.

  • Seite 8: Betriebsbedingungen

    Technische Daten Betriebsbedingungen Eingangsgrößen Hilfsenergie, Eingang Versorgungsspannung 24 V DC ± 20%, Schutzklasse III  4 W,  380 mA (100 ms peak) Leistungsaufnahme 28,8 V  750 mA (100 ms peak) Einschaltstrom Ansprechempfindlichkeit 25 mV AC Eingangsschaltstrom ca. 10 mA Bereichsfernumschaltung (nur F200K2) potentialfreier Kontakt, schaltbar über die Versor- gungsspannung.
  • Seite 9 Intermittierender Betrieb 72 h Betrieb nach TRD604 Kriech- und Luftstrecken IEC 60730-1:2010, ÜK III, VG 2 Störbeeinflussbarkeit IEC 60730-1:2010, EN 61000-4 Störaussendung DIN EN 55011/A1, Klasse B HINWEIS Für den F200K Ex ist ausschließlich ein Querschnitt von 0,5 mm² möglich.

  • Seite 10: Hinweise Zur Wartung

    Hinweise zur Wartung Hinweise zur Wartung Anzeige- und Bedienelemente Darstellung s. Kapitel 6.1 Darstellung der Kontroll- und Bedienelemente 5.1.1 Empfindlichkeitsbereich - Anzeige Diese Anzeige ist nur bei dem Modell F200K2 vorhanden. Sie zeigt den durch externe Ansteu- erung aktivierten Empfindlichkeitsbereich I oder II an. Der Bereich I (normale Empfindlichkeit) wird hauptsächlich bei hohen Flammenintensitäten und der Bereich II (höhere Empfindlich- keit) für niedrige Flammenintensitäten genutzt.

  • Seite 11: Betriebsartenumschaltung

    Regel nicht kritisch. Bei UV- Flammenwächtern bestehen höhere Anforderungen an Sperrscheiben. Es ist ein für UV- Licht gut durchlässiges Material (z.B. Quarz) zu verwenden. In den LAMTEC Justagehal- terungen (FH30, FV30, FH40 und FV40) sind diese bereits vorhanden. Leichte Verschmut- zungen durch Staub, Wasser u.ä.

  • Seite 12: Kontrolle Bei Der Flammenerkennung

    ändert und wieder verlischt. Es liegt eine Gleichtaktstörung (Signal in beiden Auswerte- kanälen gleichzeitig vorhanden) vor. Schwerpunkt kann während des Zündvorganges die Störabstrahlung des Zündtrafos sein. – korrekten Anschluss der Schirmung und des FPE am F200K überprüfen – Zündtrafo korrekt erden –...

  • Seite 13: Störung Während Des Zündvorgangs

    Hinweise zur Wartung 5.2.5 Störung während des Zündvorgangs Störungen während des Zündvorganges können mehrere Ursachen haben. Bei gemeinsamer Überwachung von Zünd- und Hauptflamme wird die Zündflamme nicht ausreichend erkannt. • stabilen Betrieb der Zündflamme kontrollieren Störbeeinflussung (s. Kapitel 5.2.4 Störung bei der Flammenerkennung) Defekt am Gerät 5.2.6 Störung während des Betriebes...

  • Seite 14: Wartung

    Hinweise zur Wartung Wartung 5.4.1 Allgemeine Hinweise Die Lichteintrittsöffnung des Kompaktflammenwächters und die zugehörige Einblicköffnung an der Feuerungsanlage sind in bestimmten Zeitabständen, die von den jeweiligen Betriebs- verhältnissen der Anlage abhängig sind, zu reinigen. Der Kompaktflammenwächter ist war- tungsfrei. Die Kontrolle der Flammenstörabschaltung ist im Wartungszyklus der Anlage zu prüfen.

  • Seite 15: Anhang

    Anhang Anhang Darstellung der Kontroll- und Bedienelemente Fig. 6-1 Kontroll- und Bedienelemente Gerät2 LED (grün): Anzeige, Zustand "Flamme vorhanden" Intensitätsanzeige für Flammensignal im Bereich 0 ... 100 % LED (gelb), nur bei F200K2, leuchtet bei aktivem Bereich. LED (rot): Anzeige, Zustand "Flamme aus"...

  • Seite 16: Zubehör

    Prüfstrahler Fig. 7-1 Prüfstrahler FFP30 Fig. 7-2 1.(1) Position der internen Steckbrücke IR+UV Fig. 7-3 Maßbild FFP30 Schraubaufnahme für F200K, F300K Steckaufnahme für FFS06, FFS08 Steckaufnahme für FFS05, FFS07 Batteriewechsel (9 V, 500 mA - Öffnen durch drehen nach links)
  • Seite 17 - Automatische Abschaltung nach ca. 5 min. - Batterielebensdauer ca. 3 Jahre Gehäuse Ausführung Zylindrisches Gehäuse aus Aluminium Montage Direkte Ankopplung durch: - Schraubaufnahme für F200K, F300K - Steckaufnahme für FFS05, FFS06, FFS07, FFS08, F200K Schutzgrad IP54 Schutzklasse Masse 0,52 kg...
  • Seite 18 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Josef-Reiert-Straße 26 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright  2021...
